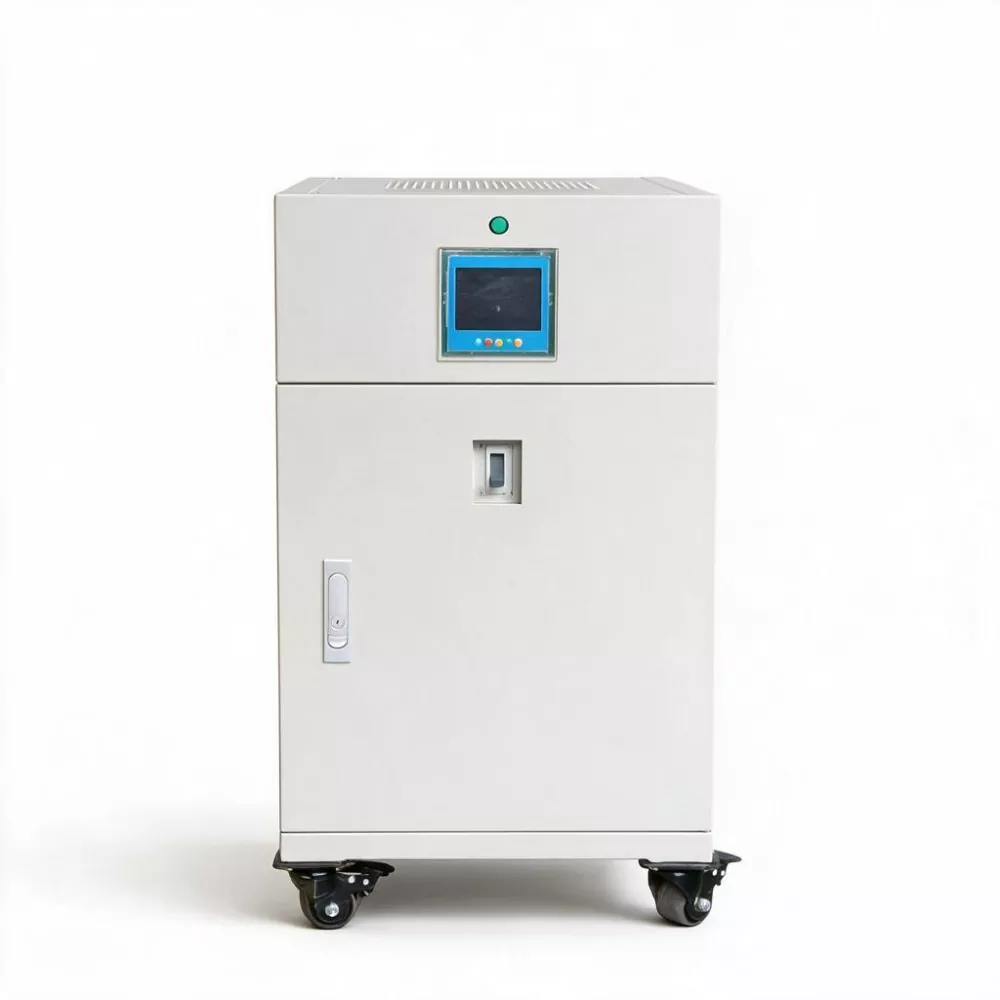

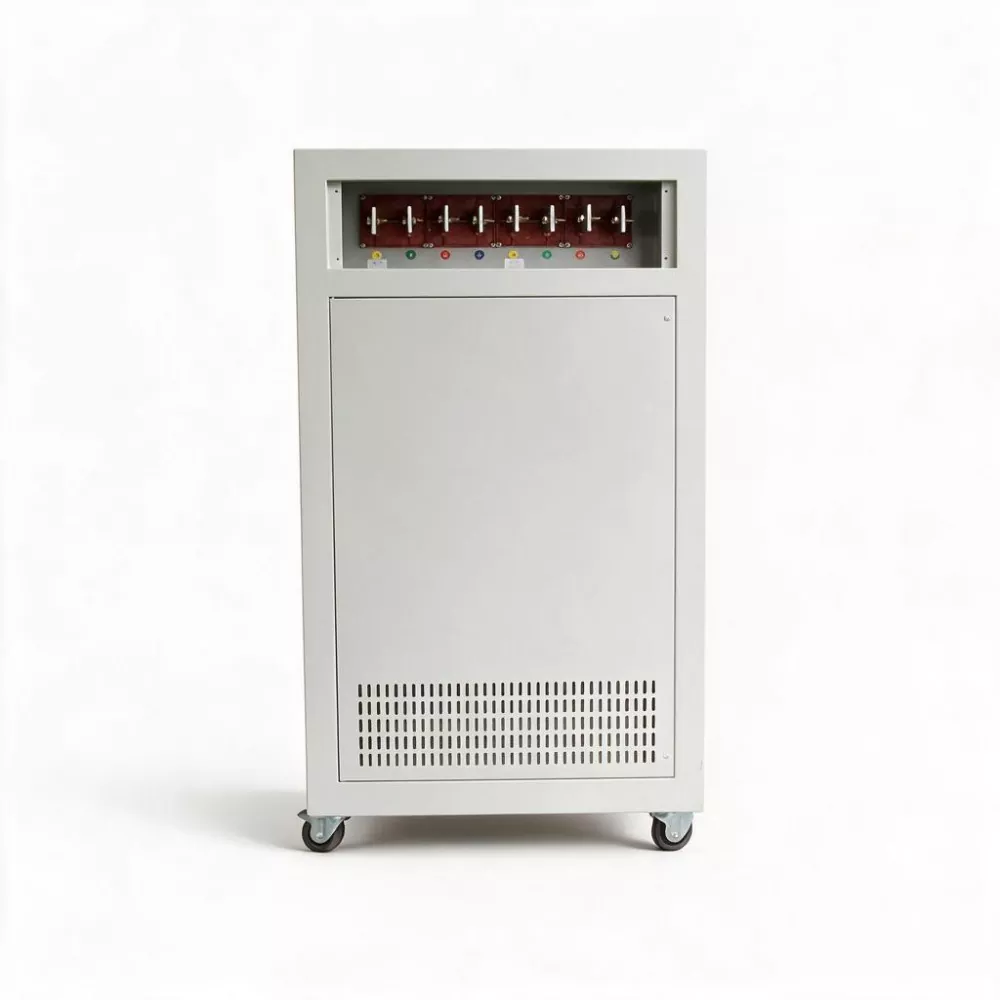

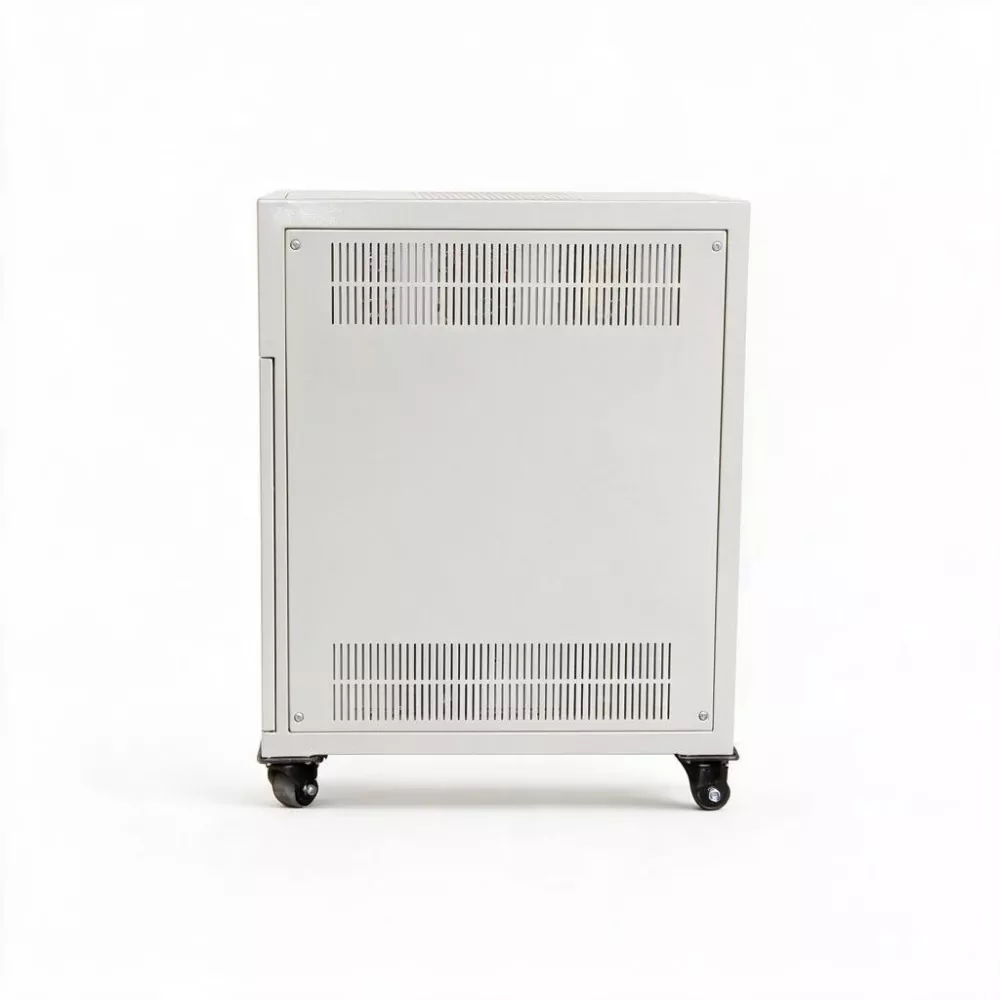

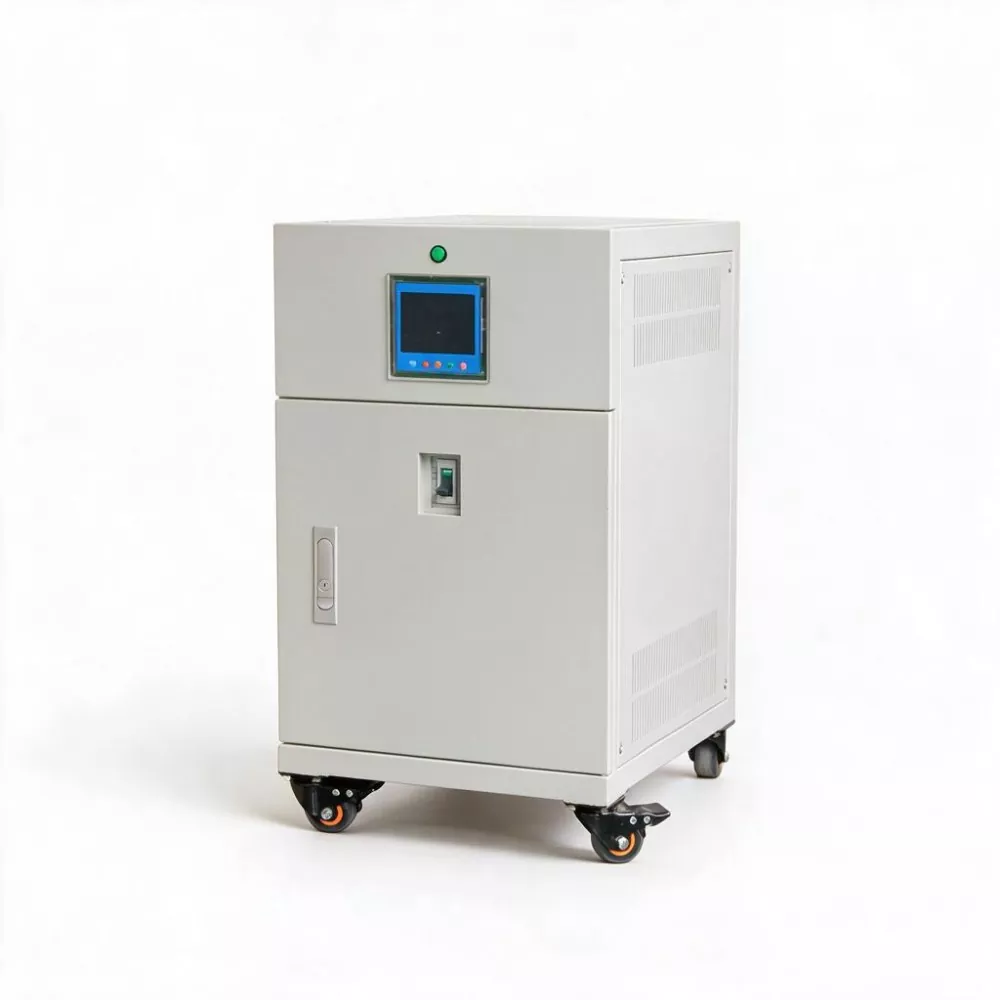

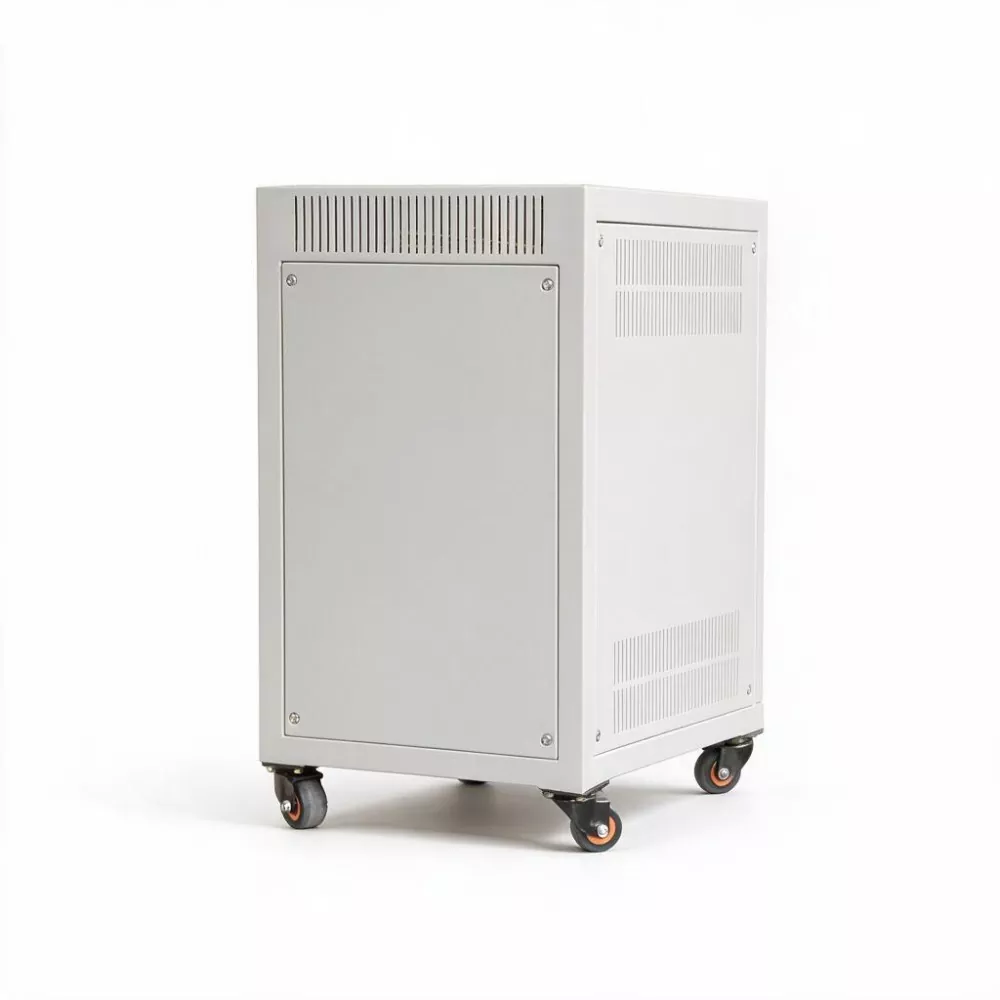

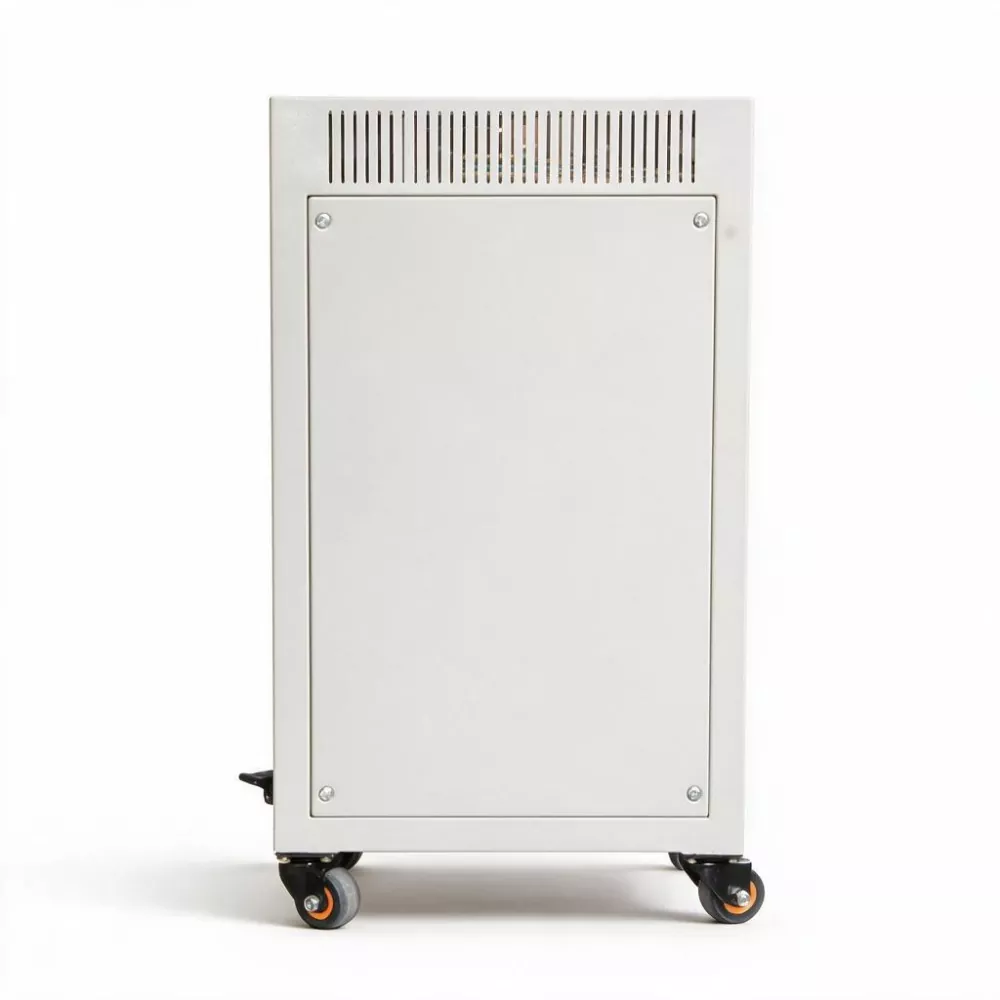

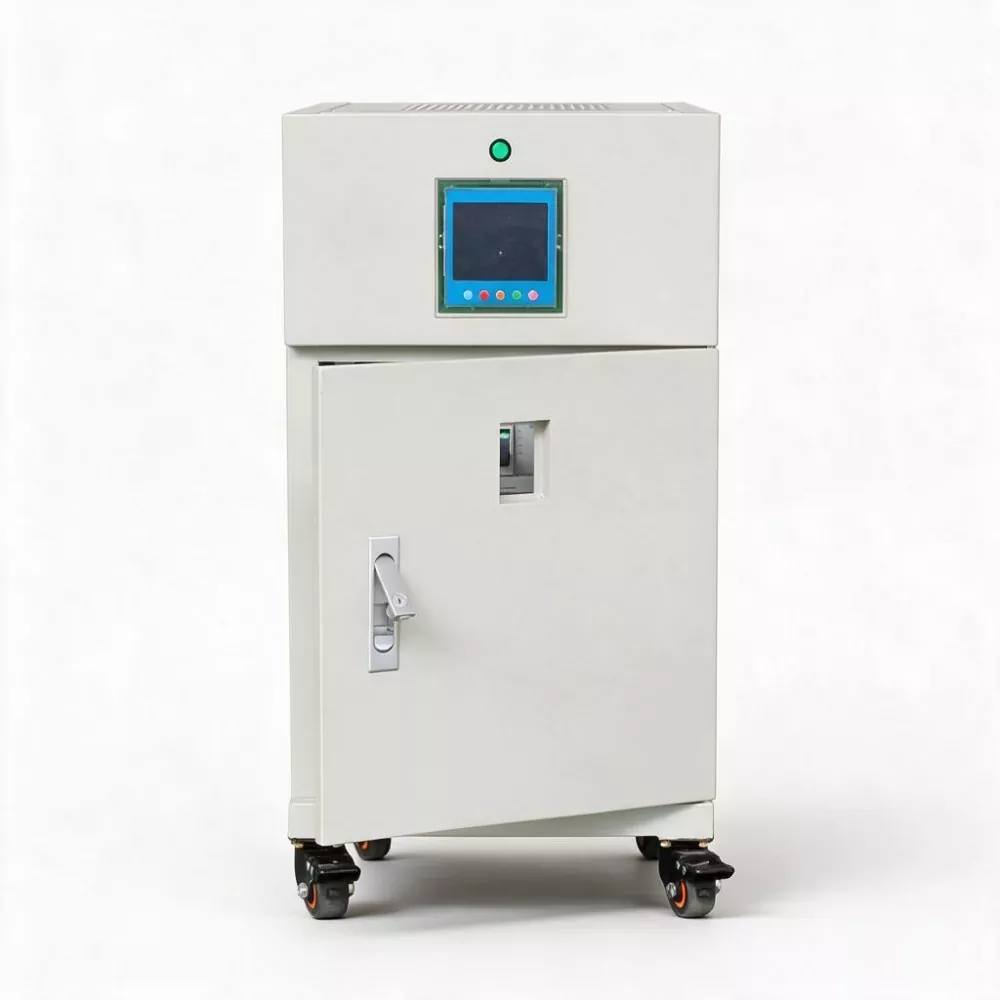

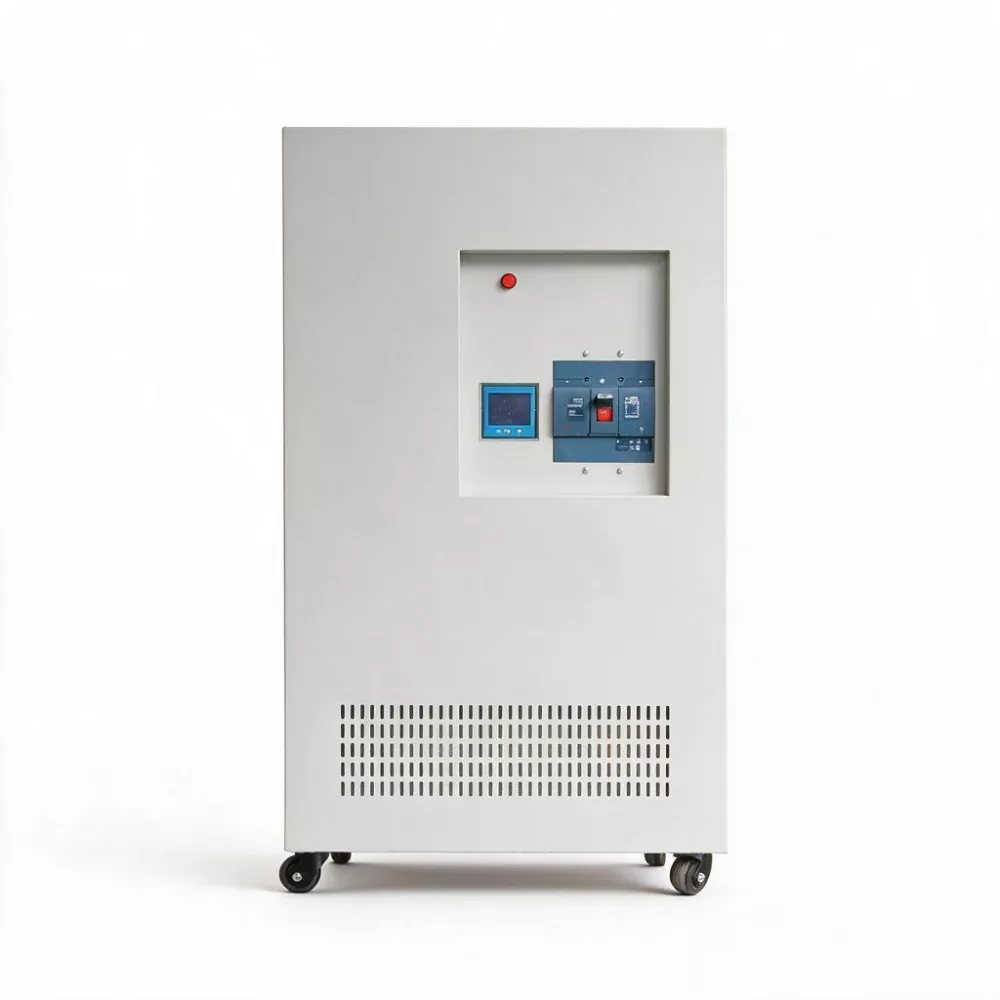

3 Fas 50kVA SCR Statisk AVR

3 Fas 50KVA SCR Statisk AVR använder ett höghastighets DSP-beräkningschip som kontrollkärna för att övervaka förändringarna i trefas inspänning i realtid. När nätspänningen fluktuerar beräknar DSP-systemet den erforderliga kompensationsspänningen inom millisekunder och utför beröringslös snabbväxlingskompensation genom SCR-modulen (tyristor) och uppnår därigenom momentan spänningsstabilitet för utgången. Hela processen kräver inga mekaniska rörliga delar, vilket helt eliminerar besvären med kolborstslitage, gnistbildning och regelbundet byte.

Produktparameter

Nyckelfunktioner

1. Ingen kontaktkontroll

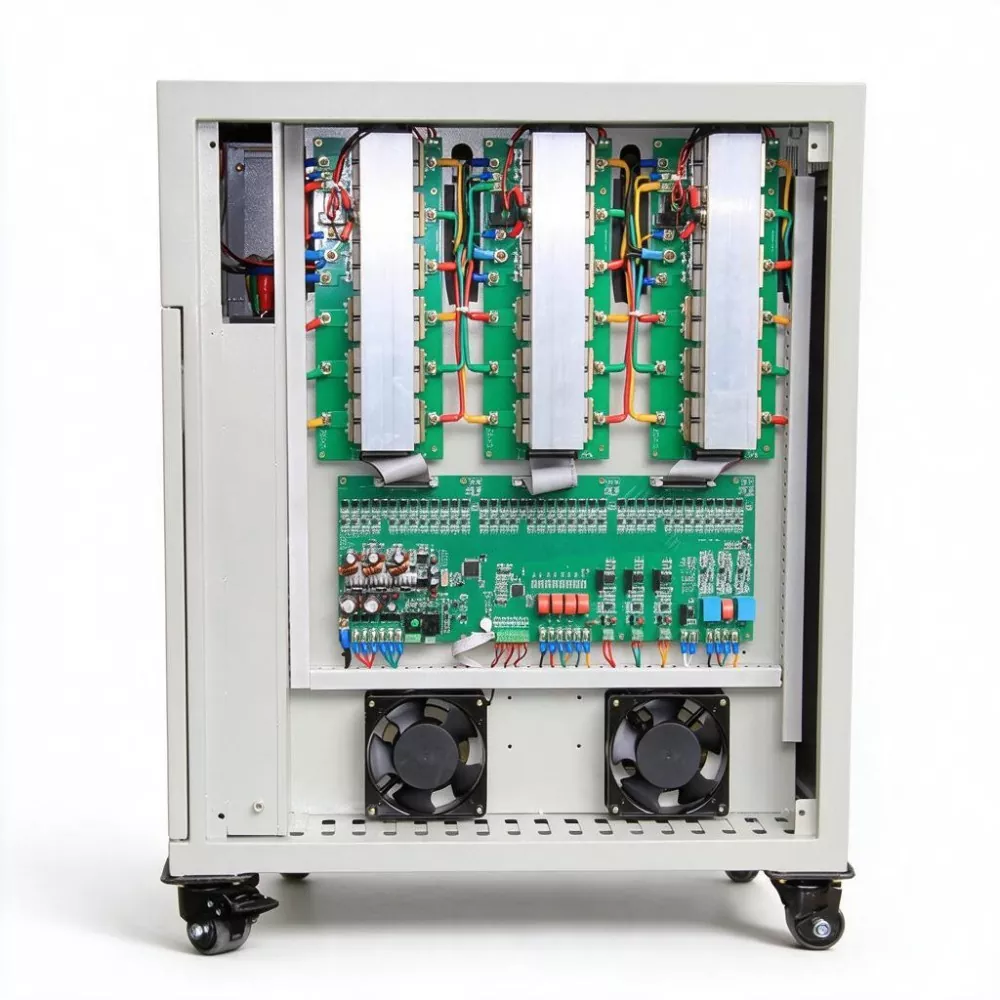

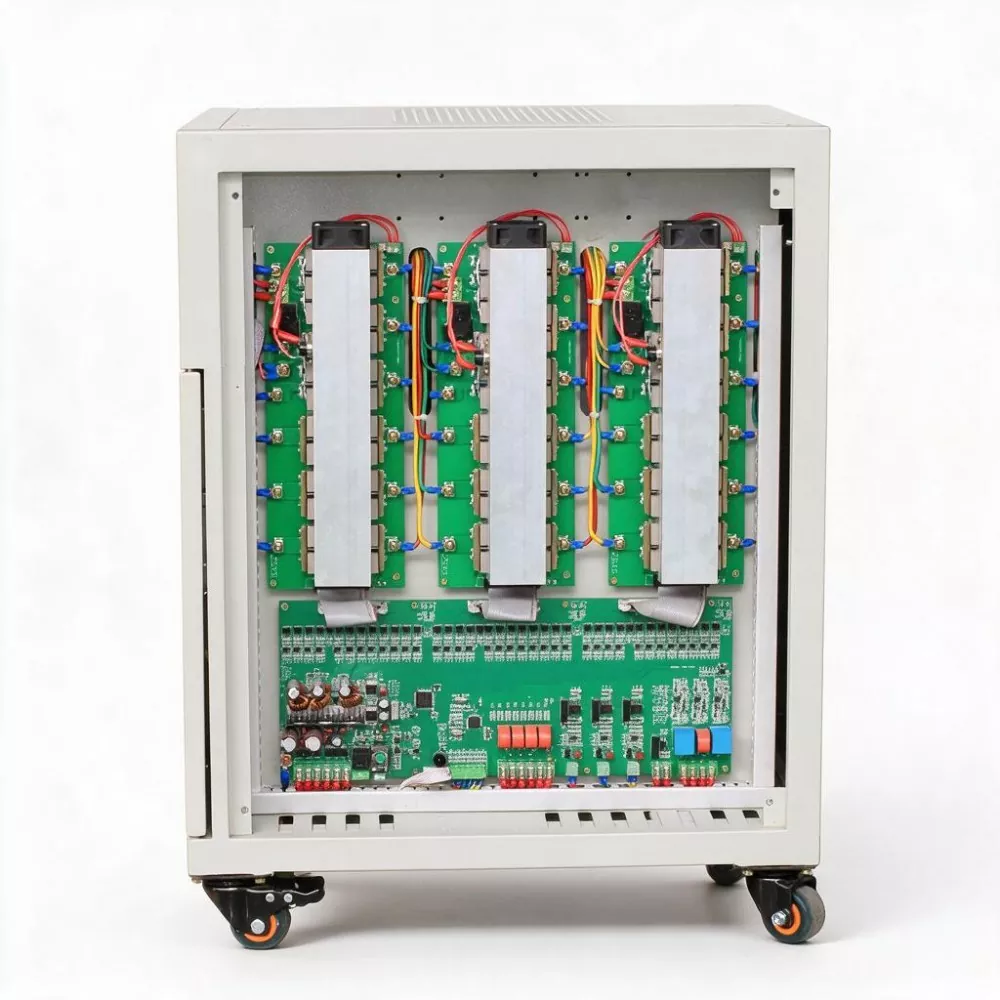

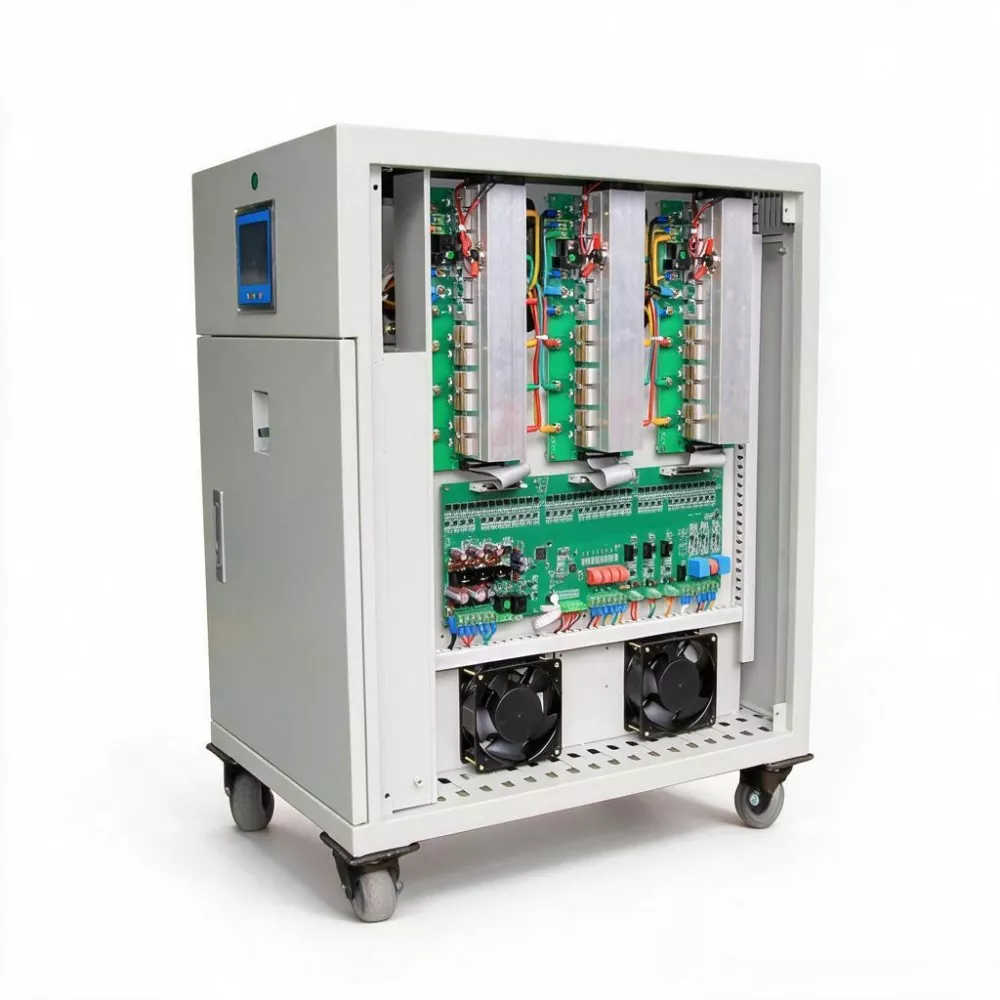

SCR-modulen används för att uppnå snabb kompensation och reglering av spänning. Hela maskinen har inga mekaniska rörliga delar (inga kolborstar, inga servomotorer). Detta eliminerar fullständigt underhållssmärtpunkterna för traditionella spänningsregulatorer som slitage av kolborste, gnistor och regelbundet byte, vilket uppnår verklig underhållsfri drift och avsevärt sänkt driftskostnaden under hela livscykeln.

2. DSP digital styrning

Genom att använda ett DSP-beräkningsmätchip som kontrollkärna, kombinerat med snabb AC-samplingsteknik och effektiv värdekorrigeringsteknik, kan den övervaka förändringarna i nätspänningen i realtid. Svarshastigheten kan nå 10ms till 40ms (justerbar), och den kan slutföra regleringen inom millisekunder av nätfluktuationer, vilket säkerställer omedelbar stabilitet för utspänningen, speciellt lämplig för utrustning med känsliga spänningstransienter.

3. Högspänningsstabiliseringsnoggrannhet

Stabiliseringsnoggrannheten för fasspänningen är ±1 % och nätspänningsnoggrannheten är ±1,5 %. Den utgående vågformens distorsionshastighet är mindre än 0,1 %, utan att generera inkrementella övertoner, vilket ger ren och stabil strömförsörjningsgaranti för precisionsinstrument, medicinsk utrustning och numeriska styrsystem.

4. Hög effektivitet

Den 3-fasiga 50KVA SCR statiska AVR-effektiviteten är ≥99 %, mycket högre än 96 % av traditionella spänningsregulatorer av servotyp. Självförlusten är extremt låg, och långsiktig drift kan avsevärt minska energiförbrukningskostnaderna, vilket uppfyller företagens krav för energibesparing och utsläppsminskning och grön produktion.

5. Nollströmbrytarteknik

Med hjälp av nollströmbrytarteknik slås SCR-modulen på och av vid nollströmspunkten, vilket effektivt undviker strömstöten och spänningstoppen under omkopplingsmomentet, vilket förbättrar säkerheten och tillförlitligheten för utrustningens drift.

6. Programmerbart skydd och intelligent övervakning

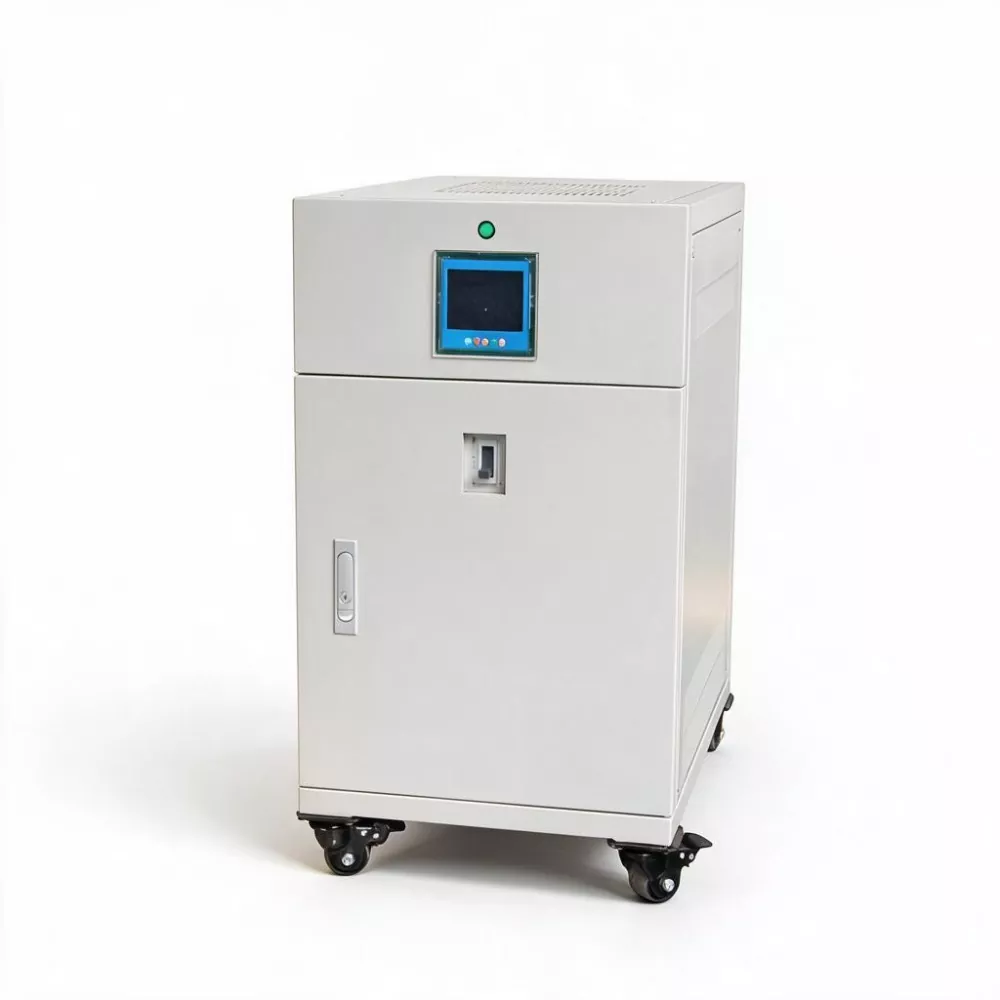

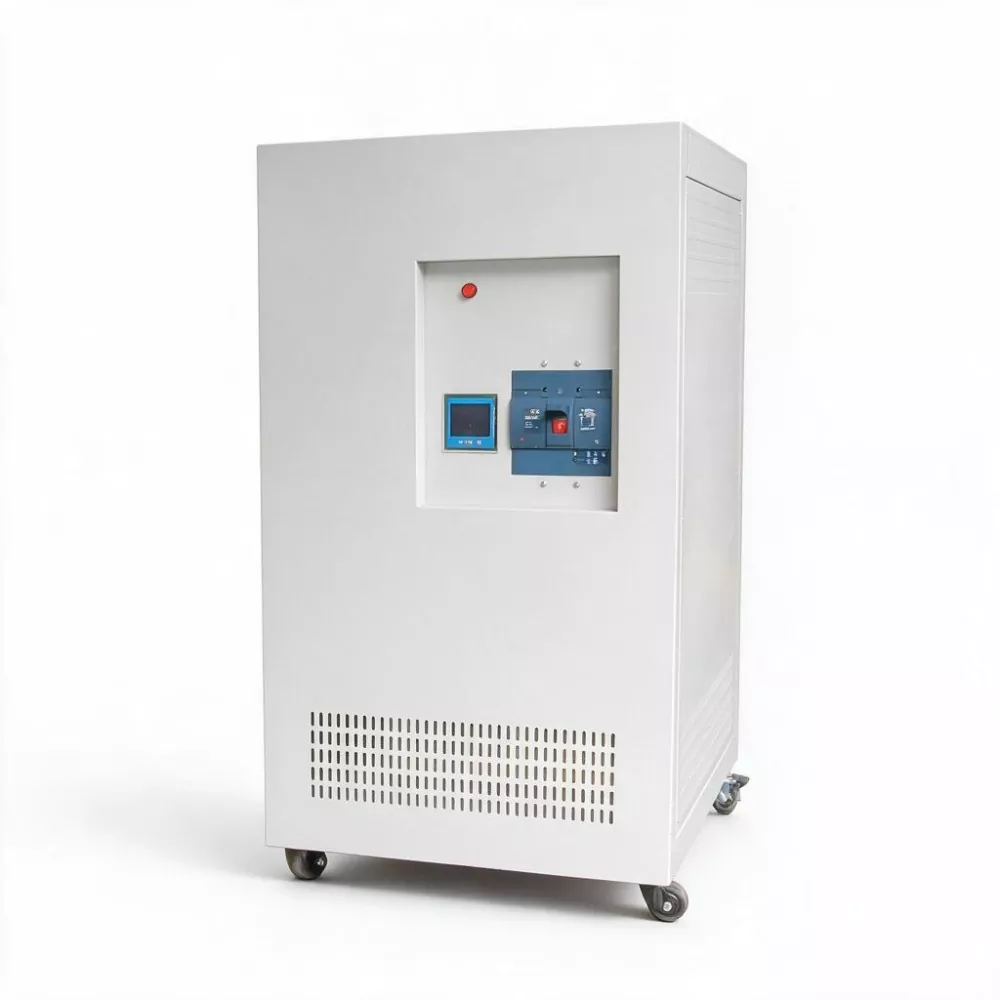

Användare kan ställa in trösklar för överspänning, underspänning, överströmsskydd och spänningsstabiliseringsnoggrannhet genom programmering. De inbyggda flera skyddsfunktionerna som överbelastning, överspänning, underspänning, kortslutning, överhettning och fasförlust, samt den automatiska bypass-funktionen. Den digitala LED-displayen visar trefasspänning, ström och effekt i realtid, och driftstatusen är tydlig med ett ögonkast.

7. E-klass isolering, hög motstå spänningsstyrka

Isoleringsgraden når E-klass, och isoleringsstyrkan tål AC 2500V/1min utan överslag eller haveri. Produktens driftstemperaturområde är -5 ℃ till 40 ℃, relativ luftfuktighet är mindre än 90 %, och den är lämplig för olika industrimiljöer.

Produktapplikationer

1. Produktionslinje för industriell automation: Tillhandahåller stabil spänningsförsörjning med hög hastighet för PLC-styrsystem, servodrivningar, robotarbetsstationer och automatiserade monteringslinjer, vilket förhindrar utrustningslarm, avstängningar och produktionsstörningar orsakade av spänningstransienter.

2. Storskalig mekanisk och metallbearbetningsutrustning: Lämplig för stor kraftbearbetningsutrustning såsom stora verktygsmaskiner, laserskärmaskiner, plasmaskärmaskiner och stämplingsutrustning, vilket ger stabil spänningsförsörjning för att säkerställa bearbetningsnoggrannhet och utrustningssäkerhet.

3. Medicinska faciliteter: Ger stabil strömförsörjning med hög precision och hög renhet för sjukhusavbildningscenter (CT, MRI), operationsrumsutrustning och precisionsinstrument i laboratoriet, vilket säkerställer diagnostisk kvalitet och patientsäkerhet.

4. Kommunikationsbasstationer och datacenter: Används för att byta strömförsörjning och front-end av precisionsluftkonditioneringsapparater i 5G kommunikationsbasstationer och små och medelstora datacenter, vilket säkerställer att kommunikationsutrustning inte kraschar på grund av spänningsfluktuationer.

5. Hissar och byggnadsutrustning: Ger stabil strömförsörjning för nyckelutrustning såsom hisssystem, central luftkonditionering, och brandpumpar i höghus, undviker utrustningsfel och säkerhetsrisker orsakade av onormala spänningar.

6. Forsknings- och testinstitutioner: Tillhandahåller stabil spänningsförsörjning med hög precision för miljötestkammare, precisionsmätinstrument, och högeffektstestutrustning i universitetslaboratorier, kvalitetsinspektionscentra, och forskningsinstitut, vilket säkerställer noggrannheten och repeterbarheten av experimentella data.

Vilka är skillnaderna och fördelarna jämfört med traditionella spänningsregulatorer av servomotortyp?

Med den kontinuerliga förbättringen av modern industriell automation och precisionstillverkningsnivåer har mer och mer elektrisk utrustning högre krav på strömförsörjningskvalitet, inte bara kräver stabil spänning, utan också att kunna reagera omedelbart på spänningsfluktuationer för att undvika störningar i PLC-program, servodrivlarm, och mätavvikelser för precisionsinstrument. Även om traditionella spänningsregulatorer av servomotortyp har tillförlitlig prestanda, bestämmer deras mekaniska kolborstejusteringsmetod att svarshastigheten har en fysisk gräns (vanligtvis inom några sekunder), vilket är svårt att uppfylla kraven för avancerade belastningar som är känsliga för spänningstransienter.

3-fas 50KVA SCR statisk AVR har en spänningsregleringsnoggrannhet på ±1%, mycket överlägsen ±3% av traditionella spänningsregulatorer av servotyp. Dess svarshastighet kan nå upp till 10 ms, fullbordar justeringsåtgärden inom den första cykeln av nätspänningsfluktuationer, vilket säkerställer att känslig utrustning på baksidan knappt känner spänningsförändringar.

När det gäller effektivitet, är produkteffektiviteten ≥99%, och det kan spara betydande elkostnader för företag på lång sikt.

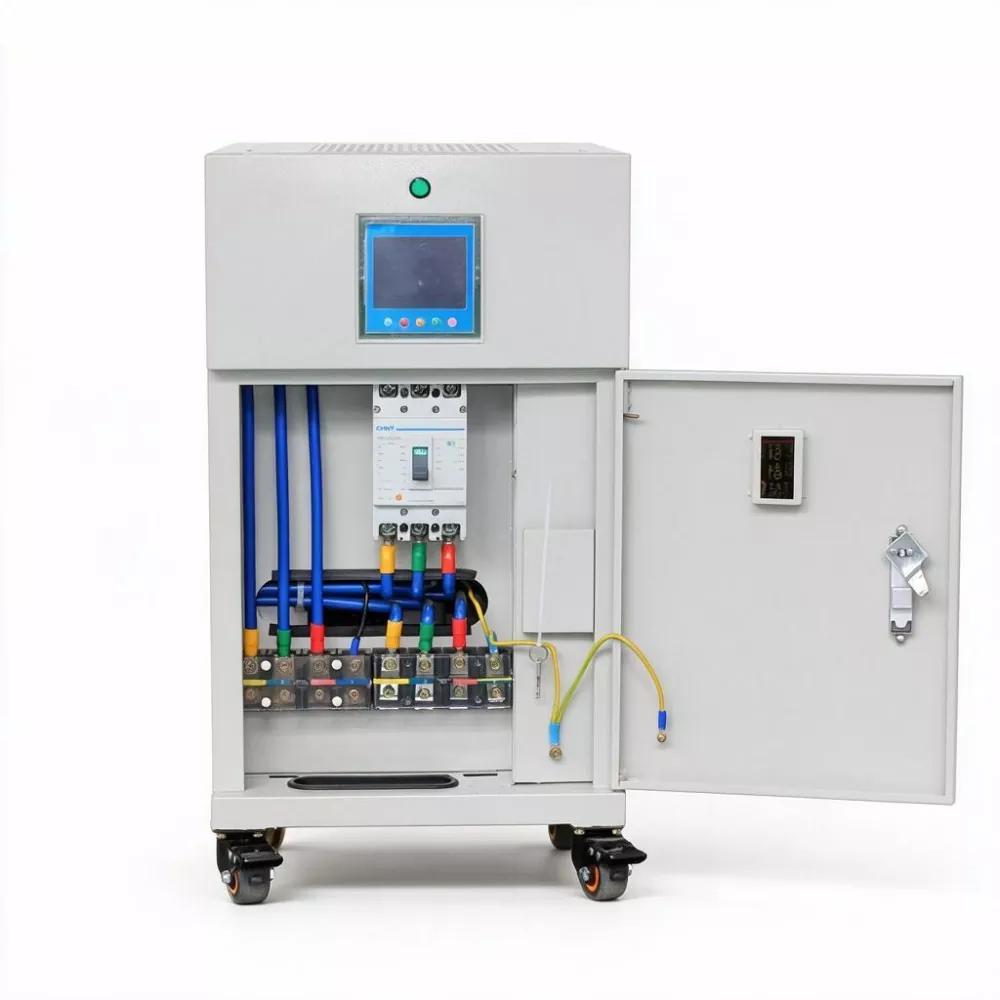

När det gäller intelligens är SBWZ-50KVA utrustad med programmerbara inställningsfunktioner. Användare kan ställa in överspänning, underspänning, överströmsskyddströsklar, och spänningsregleringsnoggrannhetsparametrar enligt faktiska behov på plats. Den digitala LED-displayen kan visa driftdata i realtid såsom trefas fasspänning, fasström, och effekt. Produkten stöder trefas femtrådsanslutning (L1， L2， L3， N， PE)， och är kompatibel med 50/60Hz dubbelfrekvensnät.

Anpassningstjänster

KTAC tillhandahåller OEM/ODM-tjänster, inklusive utseendefärg, förpackningsmetod, ingångs-/utgångsspänningsområde och specialfunktionsmoduler (som EMI-filterenheter, åskskyddsenheter, RS232/RS485-övervakningsgränssnitt), etc. Kontakta oss för skräddarsydda lösningar.

FAQ

1. Vilka är de väsentliga skillnaderna mellan SBWZ-serien och den traditionella SBW servomotorns spänningsstabilisator?

SBWZ-serien använder DSP digital styrning och SCR kontaktlös switch-teknik, och hela maskinen har inga mekaniska rörliga delar (inga kolborstar, inga servomotorer). Medan den traditionella SBW-serien förlitar sig på servomotorer för att driva kolborstarna att glida på transformatorspolarna för att reglera spänningen, har den problem med mekaniskt slitage och långsam svarshastighet. Svarshastigheten för SBWZ kan nå 10 ms till 40 ms, vilket är tiotals gånger snabbare än för SBW-serien (andra nivån); spänningsstabiliseringsnoggrannheten på ±1% är också mycket bättre än den för SBW-seriens ±3%.

2. Vad betyder "kontaktlös"? Vilka är fördelarna?

"Kontaktfri" betyder att det under spänningsregleringsprocessen för spänningsstabilisatorn inte finns några mekaniska kontaktkomponenter (såsom glidkontakten mellan kolborsten och spolen). Spänningskompensation slutförs genom SCR-tyristormodulen på ett elektroniskt kopplingssätt. Fördelarna inkluderar: inget mekaniskt slitage, inget underhåll, inga gnistor, snabb svarshastighet, lång livslängd, hög tillförlitlighet och lämplighet för långvarig kontinuerlig drift.

3. Vad betyder svarshastigheten på 10ms till 40ms i praktiska tillämpningar?

Det betyder att när nätspänningen fluktuerar kan SBWZ-50KVA slutföra detektering, beräkning och kompensationsprocessen inom en nätcykel (20ms). För känsliga enheter på baksidan (som PLC, servodrivningar, precisionsinstrument) sker nästan ingen spänningsförändring och utrustningen kan fungera kontinuerligt utan larm eller avstängningar på grund av spänningstransienter.

4. Hur uppnås effektiviteten hos 3 Fas 50KVA SCR Static AVR ≥ 99%?

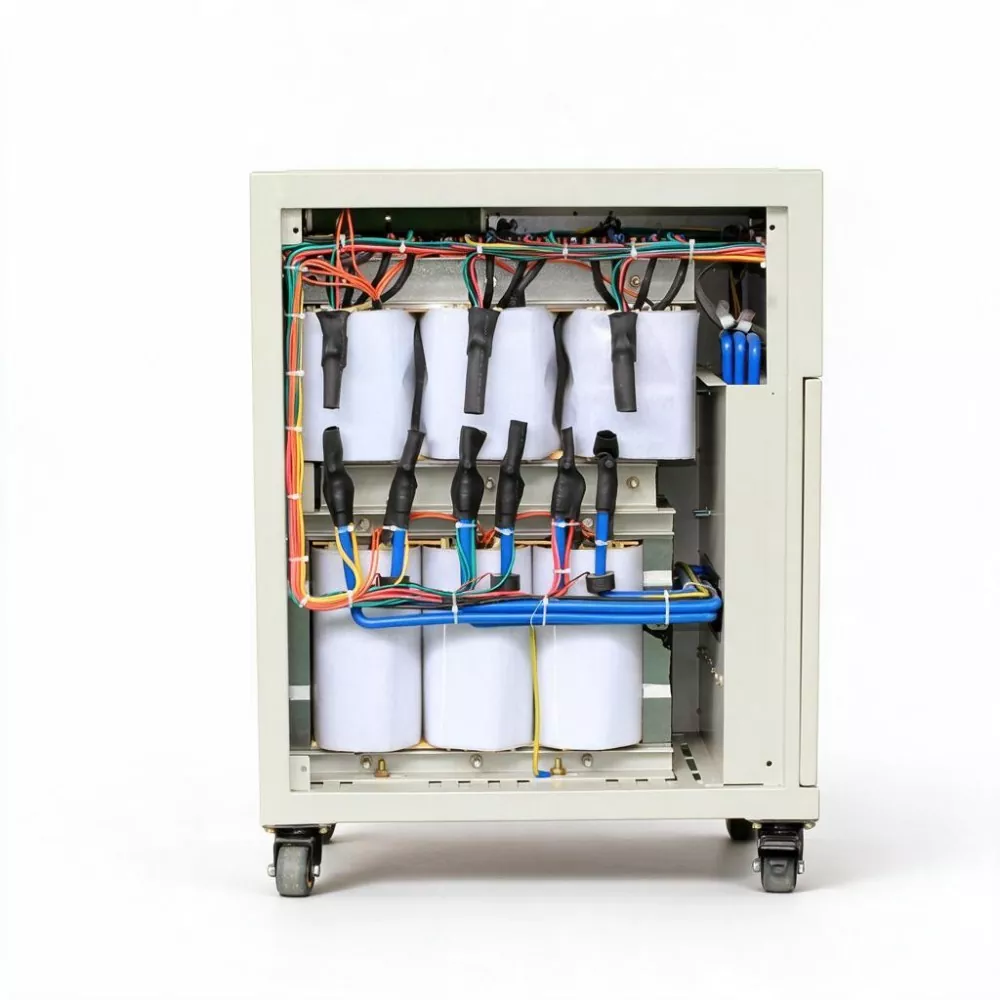

SBWZ-serien antar ett designschema som kombinerar SCR kontaktlös switchteknik och effektiva isoleringstransformatorer. Ledningsspänningsfallet för SCR-modulen är extremt lågt, och ledningsförlusten är mycket mindre än förlusten av traditionell kolborstes kontaktresistans; samtidigt optimerar DSP-styralgoritmen kompensationsstrategin, vilket gör att transformatorn alltid kan arbeta inom det effektiva området. Den omfattande effektiviteten kan nå över 99 %, betydligt mer energieffektiv än traditionella spänningsstabilisatorer av servotyp (cirka 96 %).

5. Vilka parametrar kan den programmerbara inställningsfunktionen ställa in?

Användare kan ställa in överspänningsskyddströskeln, underspänningsskyddströskeln, överströmsskyddströskeln och spänningsstabiliseringsnoggrannheten och andra nyckelparametrar via enhetspanelen eller kommunikationsgränssnittet. Detta gör det möjligt för SBWZ-50KVA att flexibelt anpassa sig till olika nätmiljöer och belastningskrav, och fullfölja parametermatchning snabbt på byggplatsen utan fabriksinställning.

6. Vilka kommunikationsprotokoll och övervakningsmetoder stöder utrustningen?

Standardkonfigurationen stöder RS485-kommunikationsgränssnitt och Modbus-RTU-protokollet kan utökas. Utrustningen kan anslutas till fabrikens DCS-system, SCADA-system eller energihanteringsplattform (EMS) för att uppnå fjärrövervakning i realtid av spänning, ström, effekt och larmstatus, vilket stödjer obemannad drift och förutsägande underhåll.
