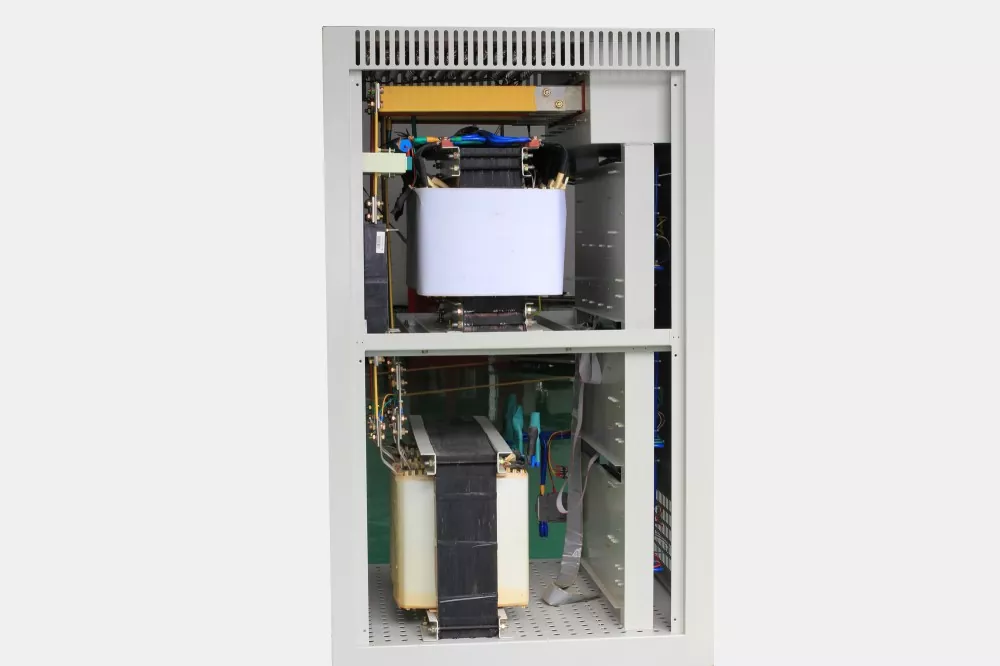

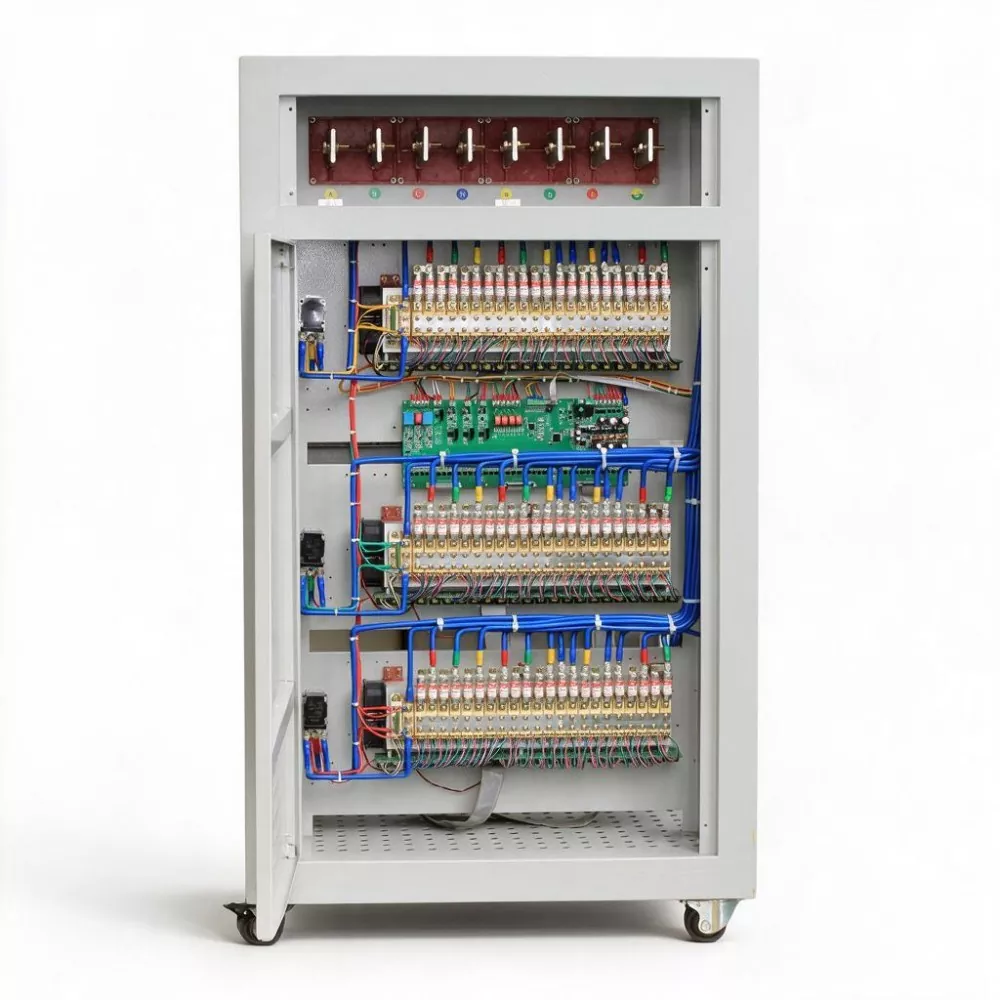

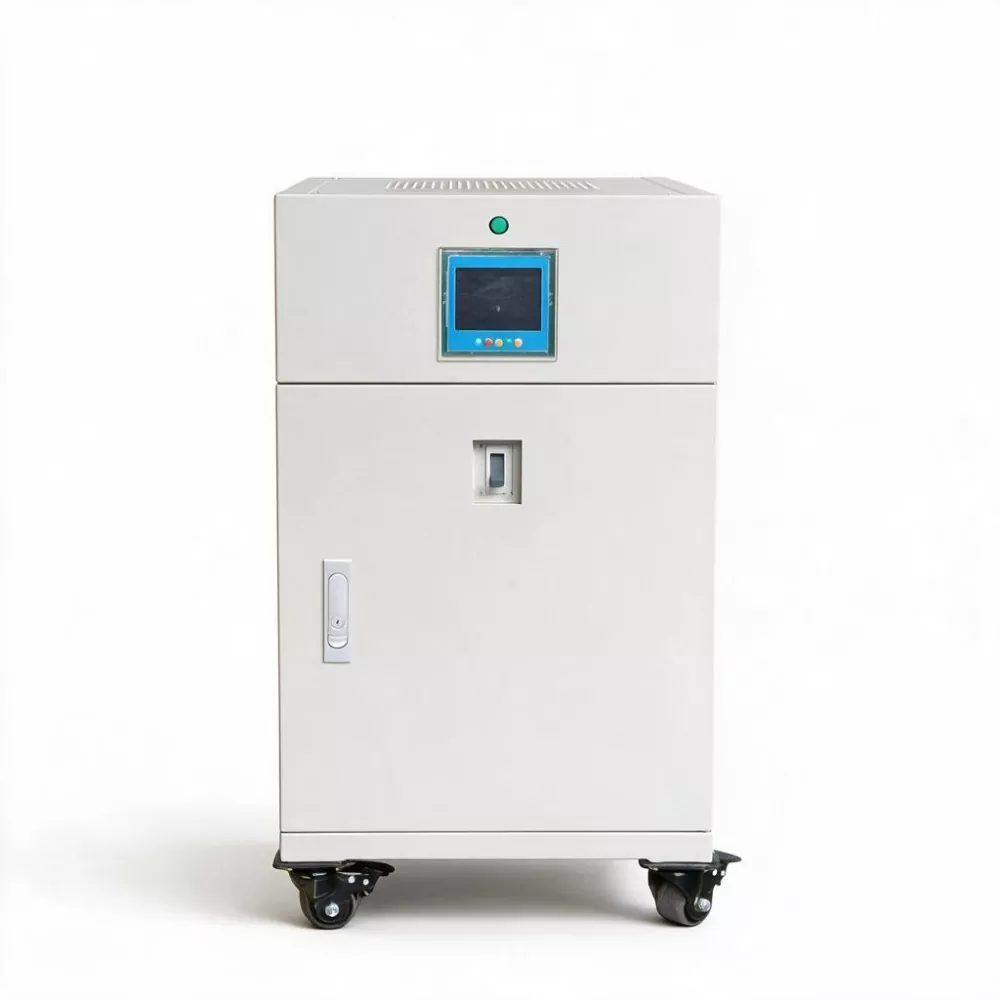

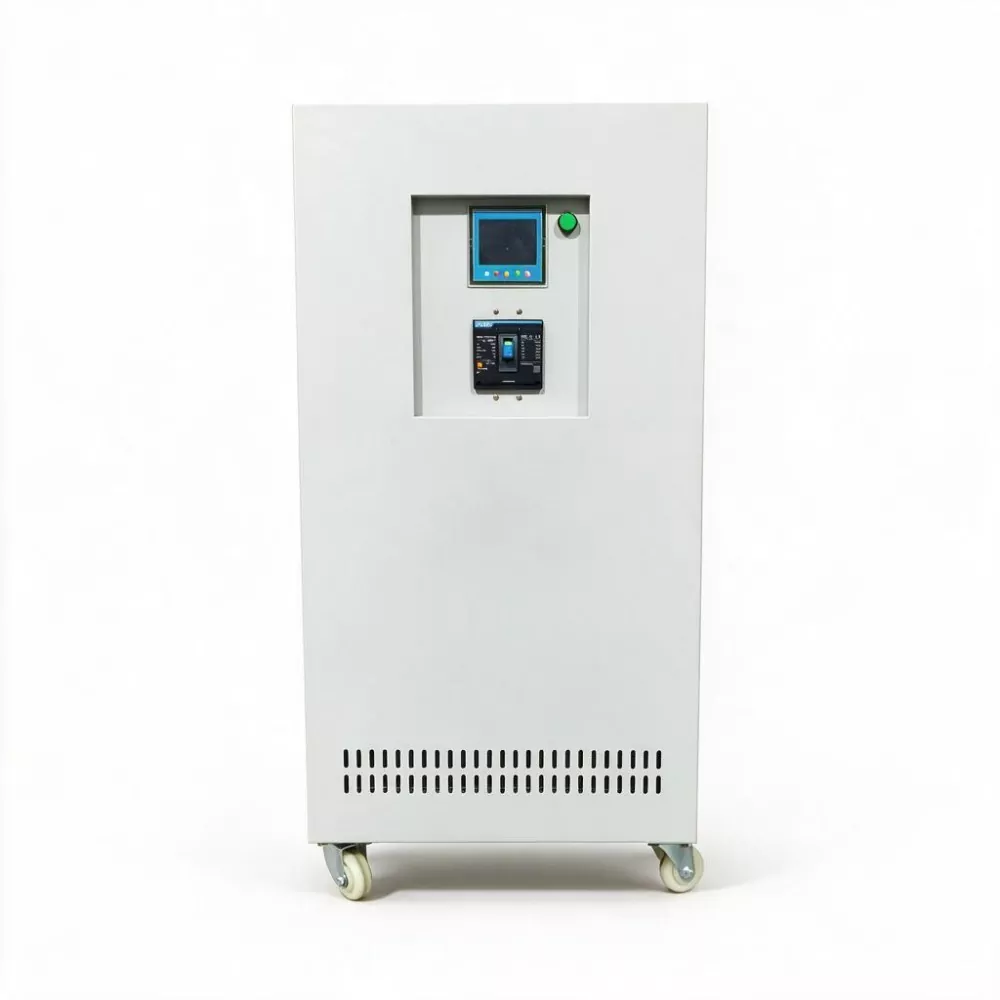

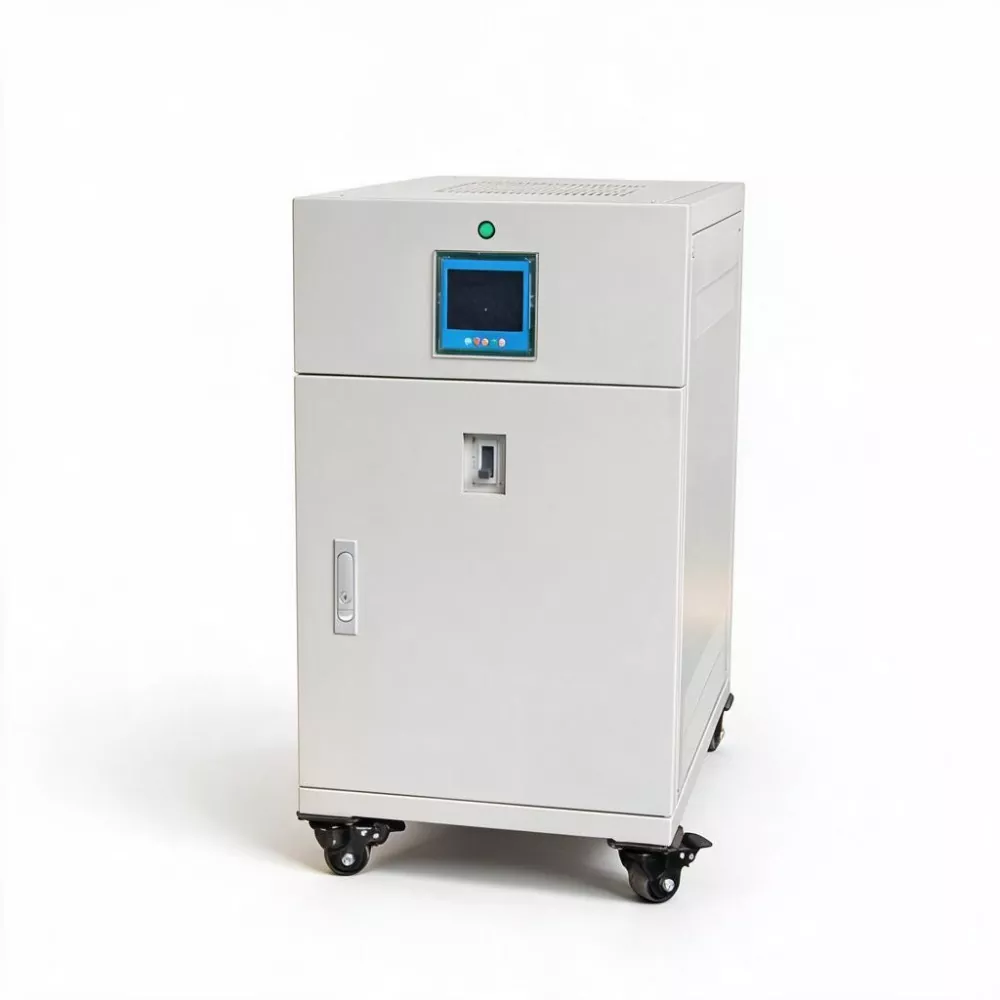

3 Fas 100kVA SCR Statisk AVR

Grunden för modern digital ekonomi är datacenter och kommunikationsnätverk. Servrarna, switcharna och lagringsenheterna i dessa anläggningar har extremt stränga krav på strömkvalitet. Enligt statistiken från Uptime Institute är över 40 % av datacenteravbrotten direkt relaterade till strömkvalitetsproblem, och en betydande del av dessa är inte fullständiga strömavbrott utan orsakas av spänningsfall, flimmer eller harmonisk störning som utlöser skyddande avstängningar av utrustning.

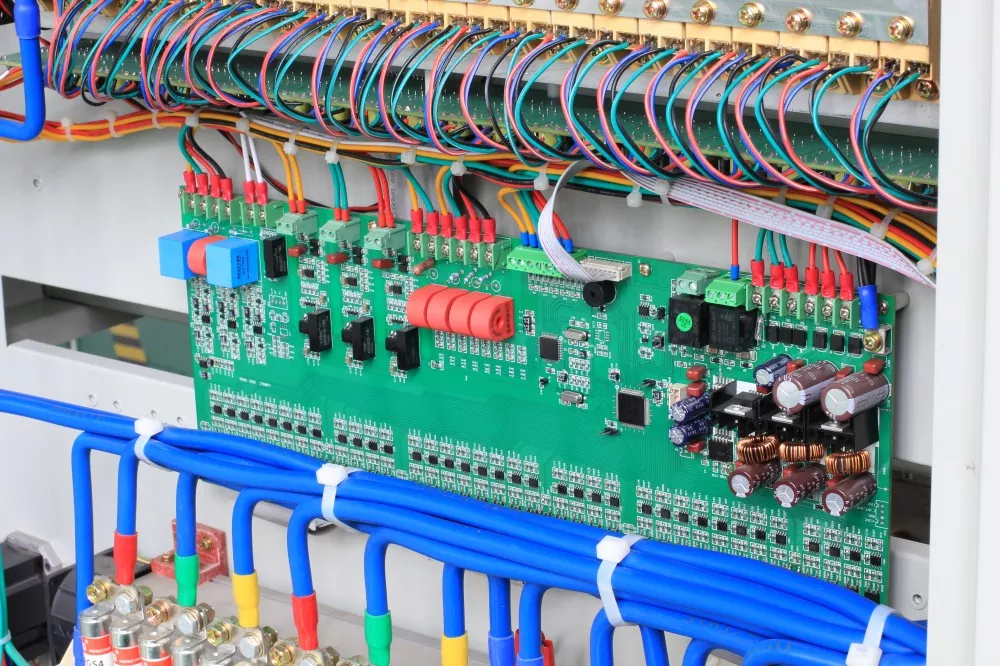

3-fas 100KVA SCR statisk AVR designades med denna typ av "icke-strömavbrott" som sitt kärnmål. Den använder DSP-beräkningschips med hög hastighet och snabb AC-samplingsteknik för att övervaka varje subtil förändring i inspänningen i realtid. När en spänningsfluktuation inträffar, slutför styrsystemet avvikelseberäkningen inom mikrosekunder och driver SCR-modulen att utföra beröringsfri kompensation och omkoppling vid nollgenomgångspunkten för strömmen, vilket återställer utspänningen till det inställda värdet inom 10ms till 40ms.

Produktparameter

Vilka är fördelarna jämfört med traditionella spänningsregulatorer av servomotortyp?

Hela 3-fas 100KVA SCR Static AVR har inga mekaniska rörliga delar, vilket helt eliminerar slitage på kolborstar, dålig kontakt och risker för gnistbildning. För datacenter som fungerar 24/7 utan avbrott betyder "underhållsfritt" inget behov av att schemalägga driftstopp för underhåll och inget behov av att lagra reservdelar som är benägna att misslyckas.

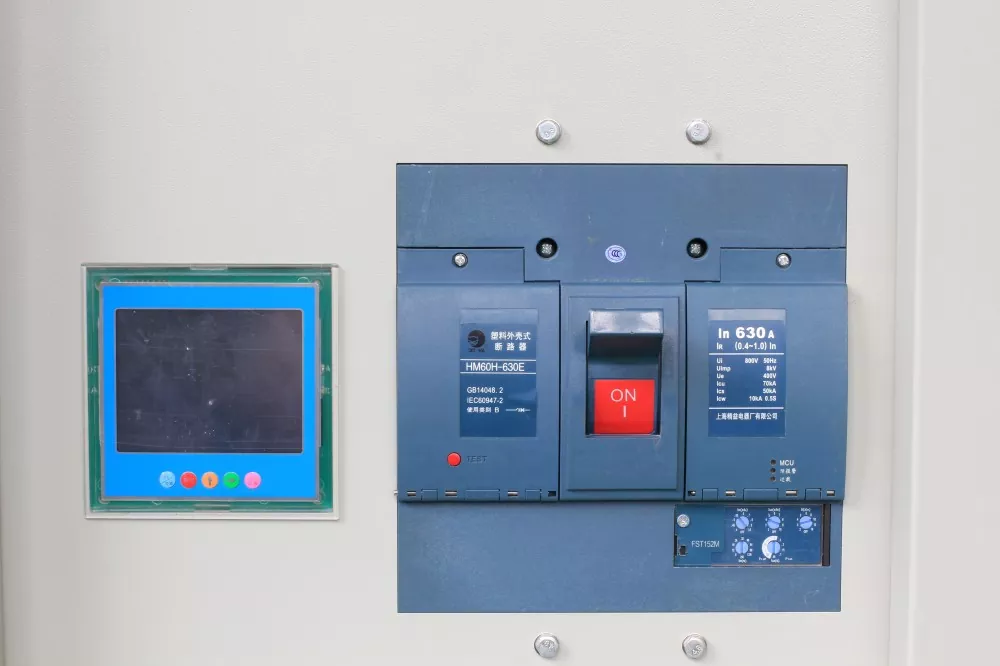

När det gäller intelligent hantering är SBWZ-100KVA utrustad med omfattande programmerbara inställningar och RS485-kommunikationsgränssnitt. Underhållspersonal kan på distans se trefasspänning, ström, effekt och utrustningsdriftstatus i kontrollrummet och ställa in skyddströsklar för överspänning, underspänning och överström.

När det finns en onormal trend i strömkvaliteten kan systemet utfärda en tidig varning, vilket uppnår en uppgradering från "passiv reparation" till "aktivt förebyggande" i driftläget.

Nyckelfunktioner

1. Svar på millisekundnivå

Svarstiden är 10ms till 40ms (justerbar), och den kan slutföra justeringen inom den första cykeln av nätspänningsfluktuationen. För IT-belastningar som servrar, switchar och lagringsenheter som är känsliga för spänningstransienter är denna hastighet tillräcklig för att fullborda kompensation inom strömförsörjningstoleransfönstret, vilket säkerställer att verksamheten inte avbryts.

2. Ultrahög spänningsstabiliseringsnoggrannhet

Fasspänningsnoggrannhet ±1%, linjespänningsnoggrannhet ±1,5%, vida överlägsen ±3% för traditionella spänningsstabilisatorer av servotyp. Högprecisionsspänningsstabilisering kan effektivt minska justeringsbördan för serverströmförsörjning, förlänga livslängden för strömmoduler och minska den totala felfrekvensen.

3. Helt kontaktlös design

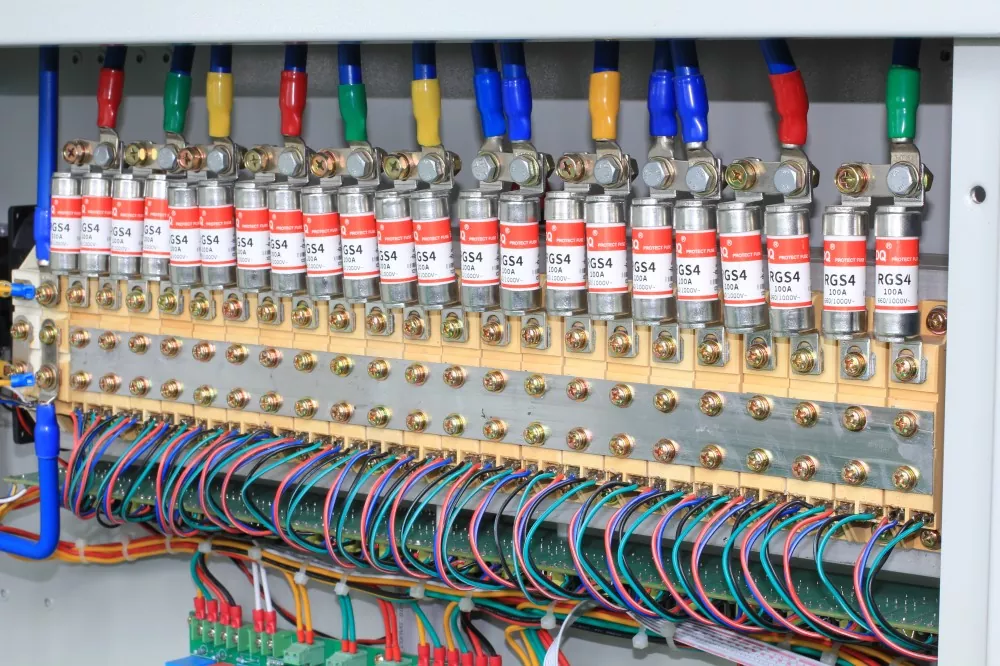

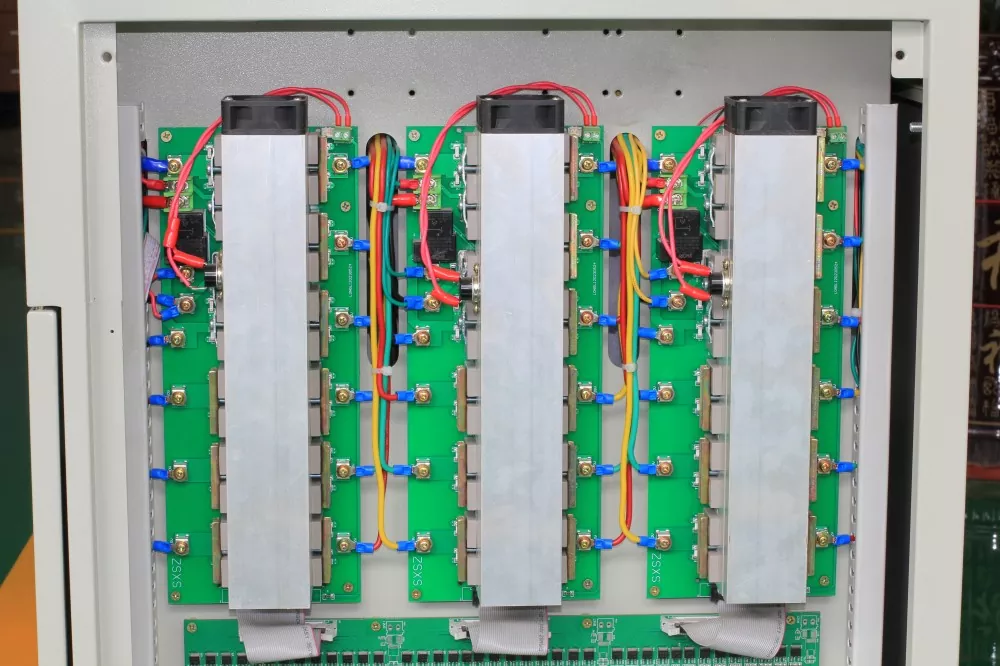

SCR-moduler används för att ersätta traditionella kolborstar och servomotorer, vilket eliminerar alla mekaniska rörliga delar i hela maskinen. Det finns inga problem som slitage av kolborste, generering av gnistor eller regelbundet byte, vilket gör 3 Phase 100KVA SCR Static AVR särskilt lämplig för kritiska uppdragsplatser där regelbundna underhållsavstängningar inte är möjliga.

4. Effektivitet ≥ 99 %

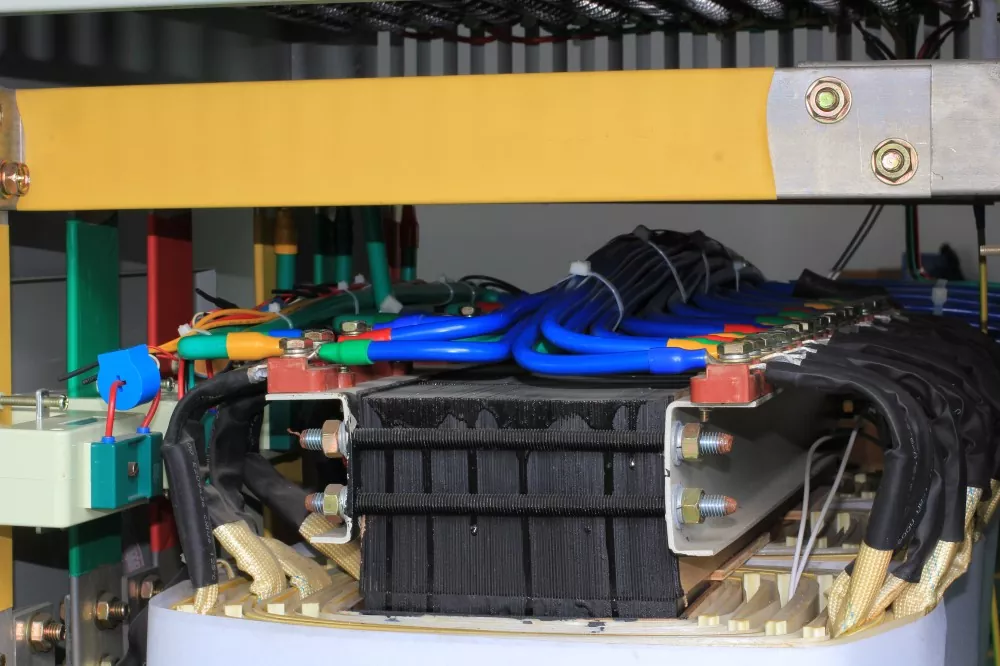

Användningen av högeffektiva isolationstransformatorer och SCR-moduler med låg ledningsförlust resulterar i en total verkningsgrad på ≥ 99 %. Beräknat baserat på en kapacitet på 100KVA och 8760 timmars drift per år, jämfört med traditionella spänningsstabilisatorer av servotyp (effektivitet 96%), kan den spara cirka 3 000 till 4 000 kWh per år, vilket avsevärt minskar driftskostnaderna (TCO).

5. Ren utgång

Utgångsvågformens distorsionshastighet < 0,1 %, inga inkrementella övertoner. Spänningsstabilisatorn i sig introducerar ingen störning på elnätet och uppfyller de strikta kraven från datacenter för elektromagnetisk miljö (EMC).

6. Intelligent övervakning och programmerbart skydd

Stöder användare att ställa in överspänning, underspänning, överströmsskyddströsklar och spänningsstabiliseringsnoggrannhet. Standard RS485-kommunikationsgränssnitt (Modbus-RTU-protokoll) tillhandahålls, som kan anslutas till DCIM (Data Center Infrastructure Management System) eller övervakningssystem för kraftmiljöer för att uppnå centraliserad fjärrstyrning.

Produktapplikationer

1. Datacenter och molnberäkningsnoder: Tillhandahåller höghastighetsspänningsstabiliseringsskydd för serverskåp, precisionsluftkonditioneringsapparater och UPS-front-end i IDC-datorrum, vilket eliminerar risken för omstart av servern orsakad av spänningsfall.

2. Kommunikationskärnnätverk och 5G-hubbar: Används för switchade strömförsörjningar vid provinsiella kommunikationshubbar, 5G-kärnnätverksdatorrum och storstadsnätverkskonvergensnoder, vilket säkerställer att kommunikationsutrustning inte går offline på grund av spänningsfluktuationer.

3. Finansiella transaktionssystem: Tillhandahålla strömförsörjningsgarantier på "noll flash-avbrott" för handelsservrar och nätverksutrustning på börser och bankdatacenter, vilket säkerställer integriteten hos transaktionsdata och affärskontinuitet.

4. Kontrollcentraler för radio- och tv-sändningar: Används för att sända kontrollutrustning i TV-sändningssystem, satellitupplänksstationer och datorrum för radio- och tv-nätverk, för att undvika sändningsolyckor orsakade av strömförsörjningsproblem.

5. Precisionsdetekteringsutrustning i avancerad tillverkning: Tillhandahåll rena spänningsstabiliserade strömförsörjningar för utrustning som är extremt känslig för spänningsfluktuationer, såsom inspektionsutrustning för halvledarskivor, optiska mätinstrument och trekoordinatmätmaskiner.

Anpassningstjänster

KTAC tillhandahåller OEM/ODM-tjänster, inklusive utseendefärg, förpackningsmetod, ingångs-/utgångsspänningsområde och specialfunktionsmoduler (som EMI-filterenheter, åskskyddsenheter, RS232/RS485-övervakningsgränssnitt), etc. Kontakta oss för skräddarsydda lösningar.

FAQ

1.Kan svarstiden från 10ms till 40ms uppfylla serverns strömförsörjningskrav?

OK. Enligt standardspecifikationen för IT-utrustnings strömförsörjning kräver strömförsörjningen för servrar vanligtvis en uppehållstid på inte mindre än 10ms. SBWZ-100KVA kan fullborda spänningskompensation inom 10 ms som snabbast. I de flesta nätfluktuationsscenarier aktiverar inte serverns egen strömförsörjning ens reservenergilagringen, vilket uppnår sann "ouppfattad" spänningsstabilisering.

2. Vad är förhållandet mellan den kontaktlösa spänningsstabilisatorn och UPS (Uninterruptible Power Supply)?

De två är komplementära snarare än substituerande. UPS löser problemet med "strömavbrott" (genom att leverera ström via batterier), medan SBWZ spänningsstabilisator löser problemet med "instabil spänning". För scenarier med frekventa spänningsfluktuationer men sällan fullständiga strömavbrott, kan enbart en stabilisator avsevärt förbättra strömförsörjningskvaliteten; för scenarier som kräver omfattande skydd, rekommenderas det att installera SBWZ-spänningsstabilisatorn framför UPS-enheten, vilket kan minska den frekventa växlingen av UPS-enheten till batteriläge på grund av spänningsfluktuationer och förlänga batteriets livslängd.

3. Hur sant är effektiviteten ≥ 99%? Hur mycket el kan sparas på lång sikt?

Detta effektivitetsvärde är baserat på fulllastdriftstestning. Med en 100KVA belastning och 99% verkningsgrad är utrustningens egen förlust cirka 1KW; om du använder en traditionell spänningsstabilisator av servotyp (med 96 % verkningsgrad) är förlusten cirka 4KW. Med ett industriellt elpris på 0,7 yuan per kilowattimme och 8760 timmar per år kan SBWZ-100KVA spara cirka (4-1) × 8760 × 0,7 ≈ 18 396 yuan i elkostnader per år. Detta kan återvinnas inom tre år från utrustningens premiumkostnad.

4. Stöder utrustningen parallelldrift för att uppnå redundans?

Ja. Flera SBWZ-100KVA kan uppnås genom ett bypass-skåp för parallell redundant konfiguration (1+1 eller N+1). När en enhet underhålls eller går sönder kan den andra sömlöst ta över belastningen. Det specifika parallella konfigurationsschemat kan konsulteras med våra systemingenjörer, som kommer att designa det baserat på din kraftdistributionsarkitektur på plats.
5. Hur leder 3-fas 100KVA SCR statisk AVR bort värme?

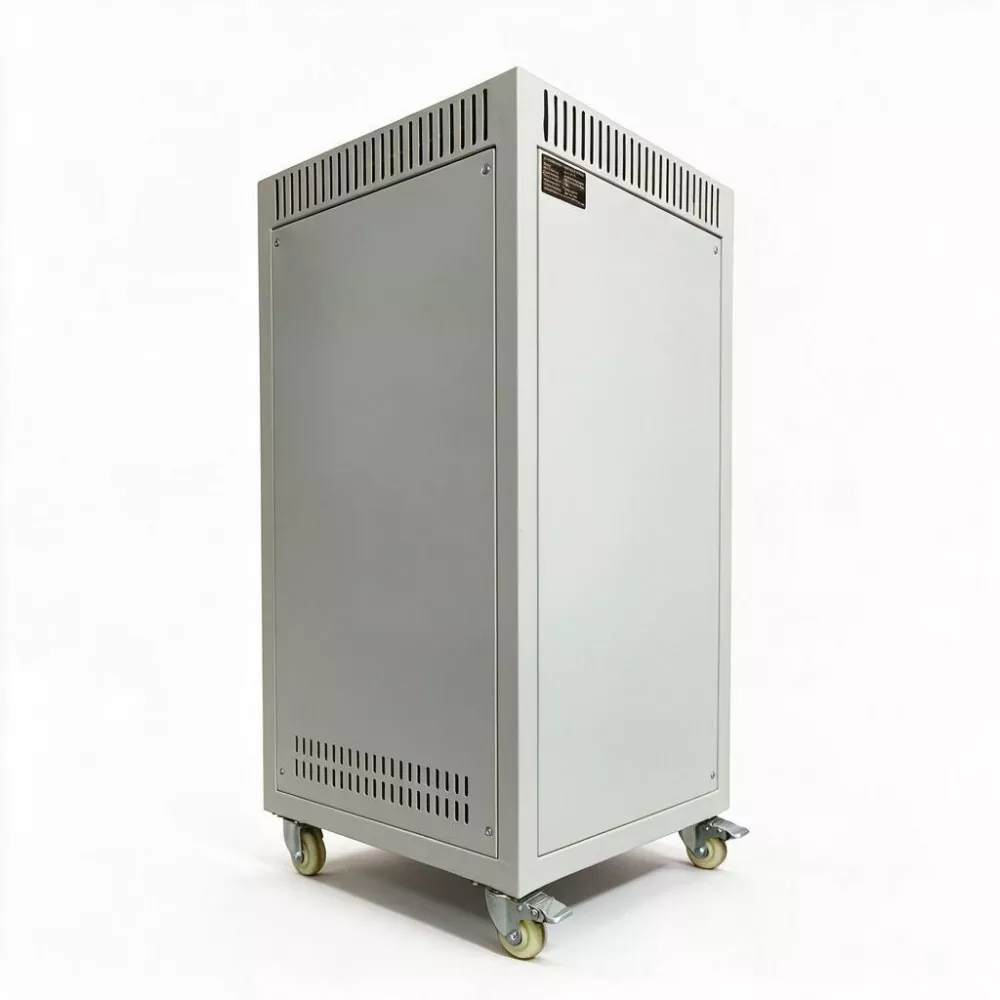

SBWZ-100KVA använder intelligent temperaturkontroll, forcerad luftkylning, med inlopps- och utloppsventiler placerade på skåpets fram- och baksida. Det rekommenderas att den omgivande temperaturen i installationsutrymmet kontrolleras mellan -5 ℃ och 40 ℃, med en relativ luftfuktighet på mindre än 90 %. För utrustning installerad i datacenter eller kommunikationsrum uppfyller luftkonditioneringsmiljön i rummet fullt ut kraven; för utrustning installerad i vanliga kraftdistributionsrum, säkerställande av god ventilation är tillräcklig.
