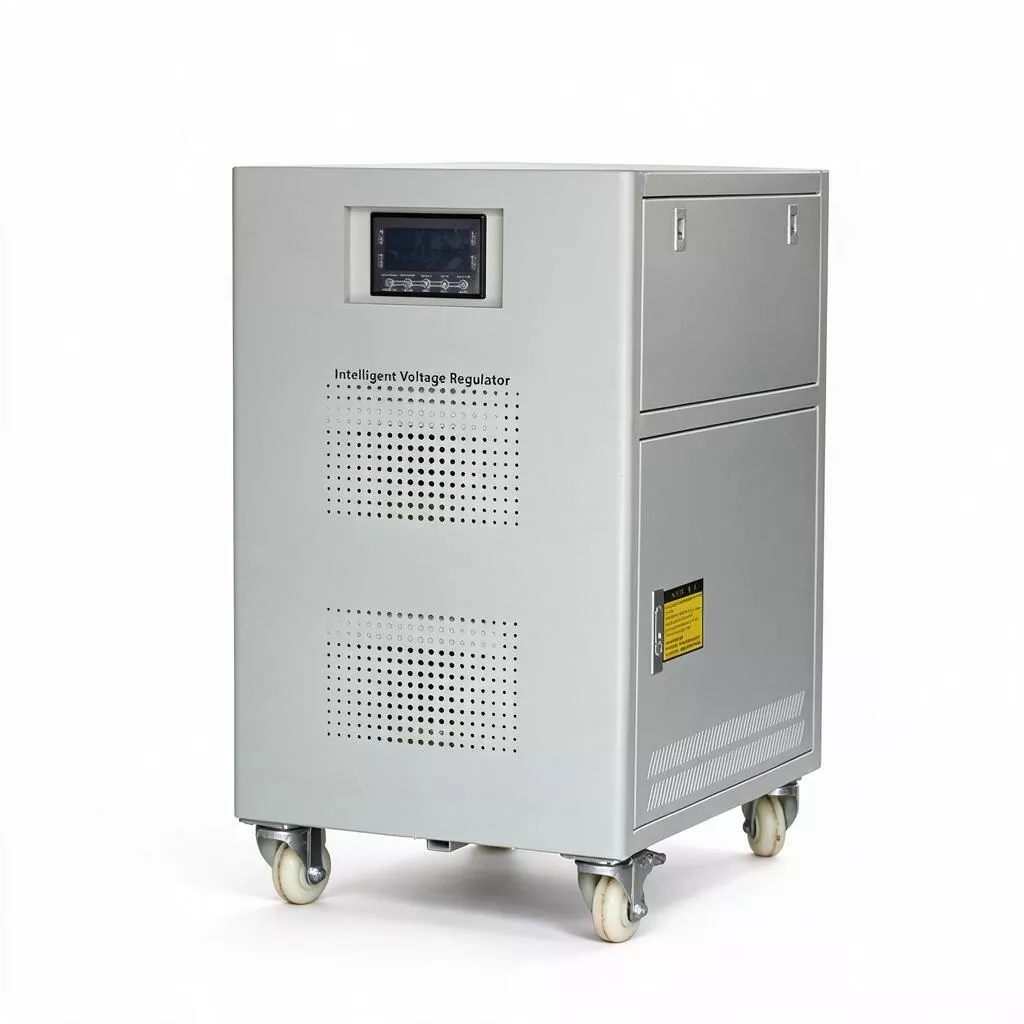

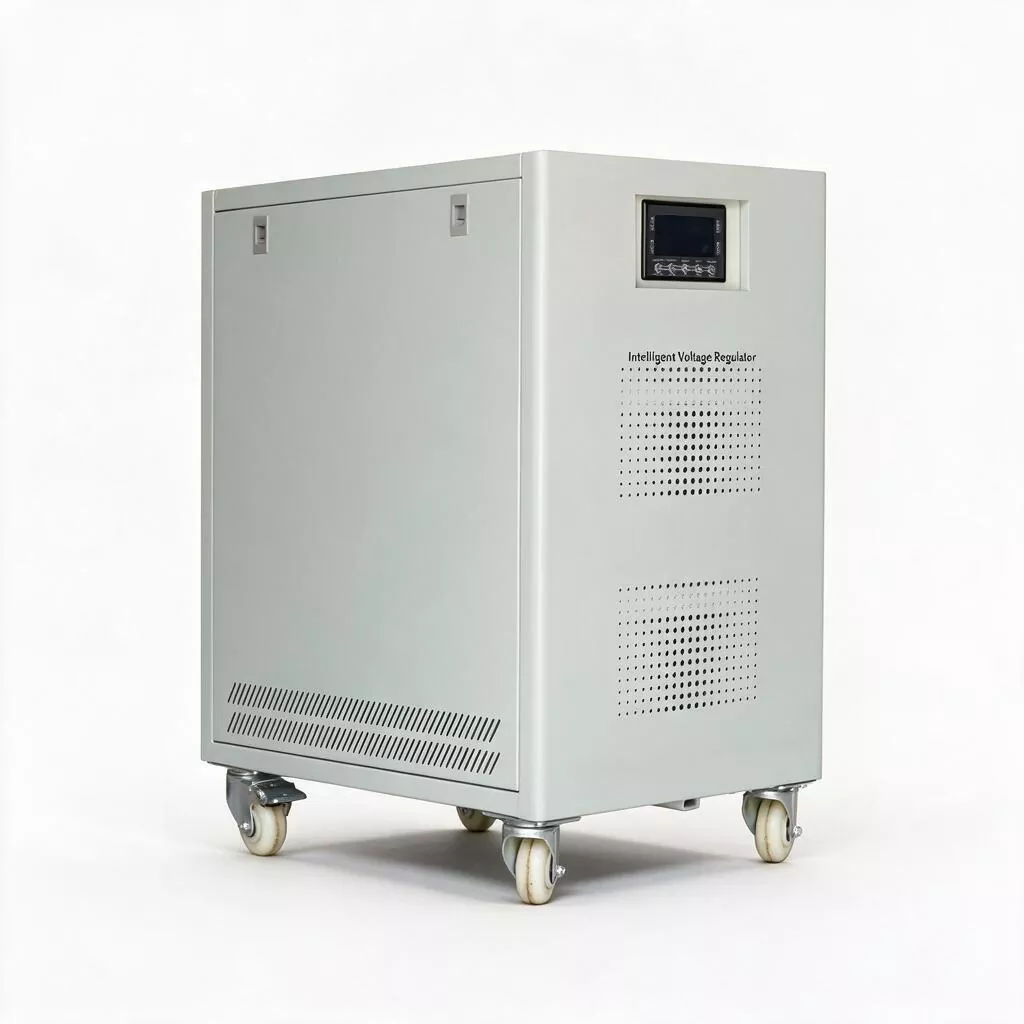

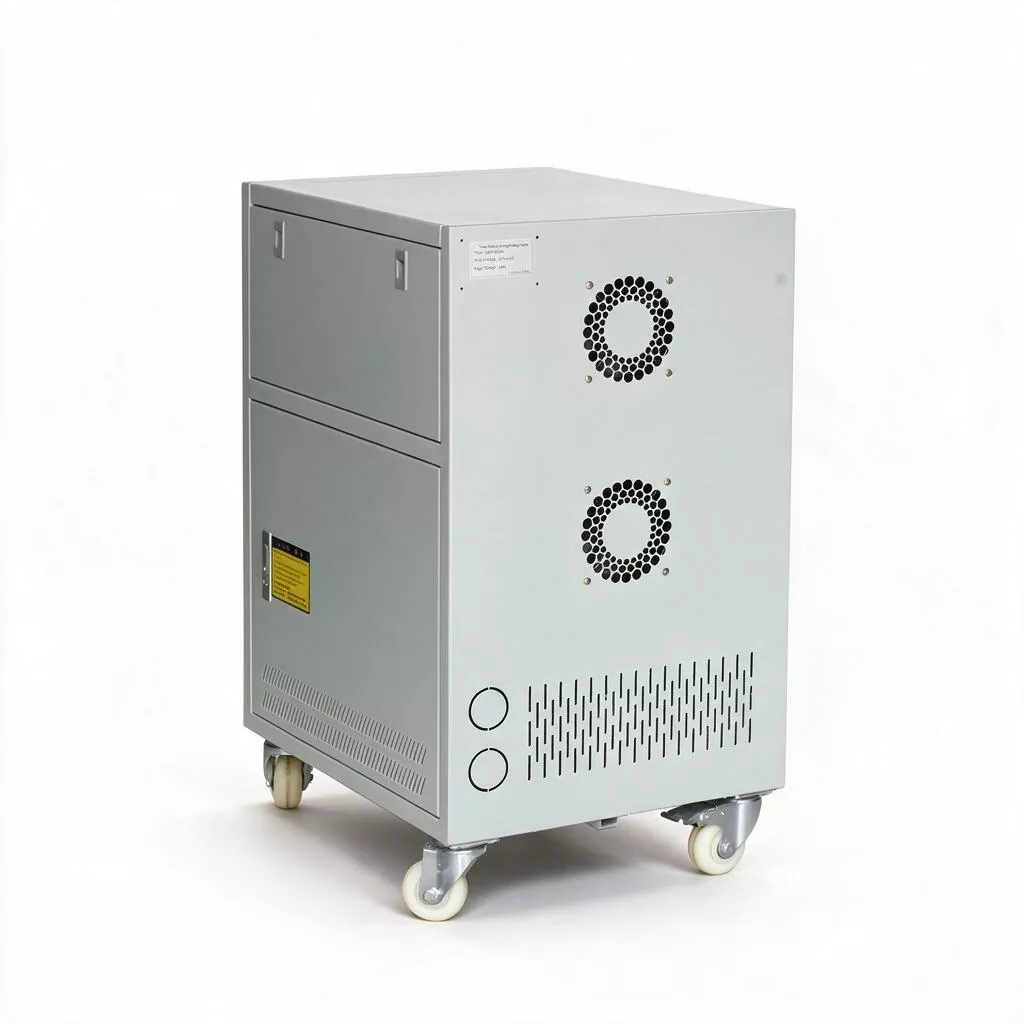

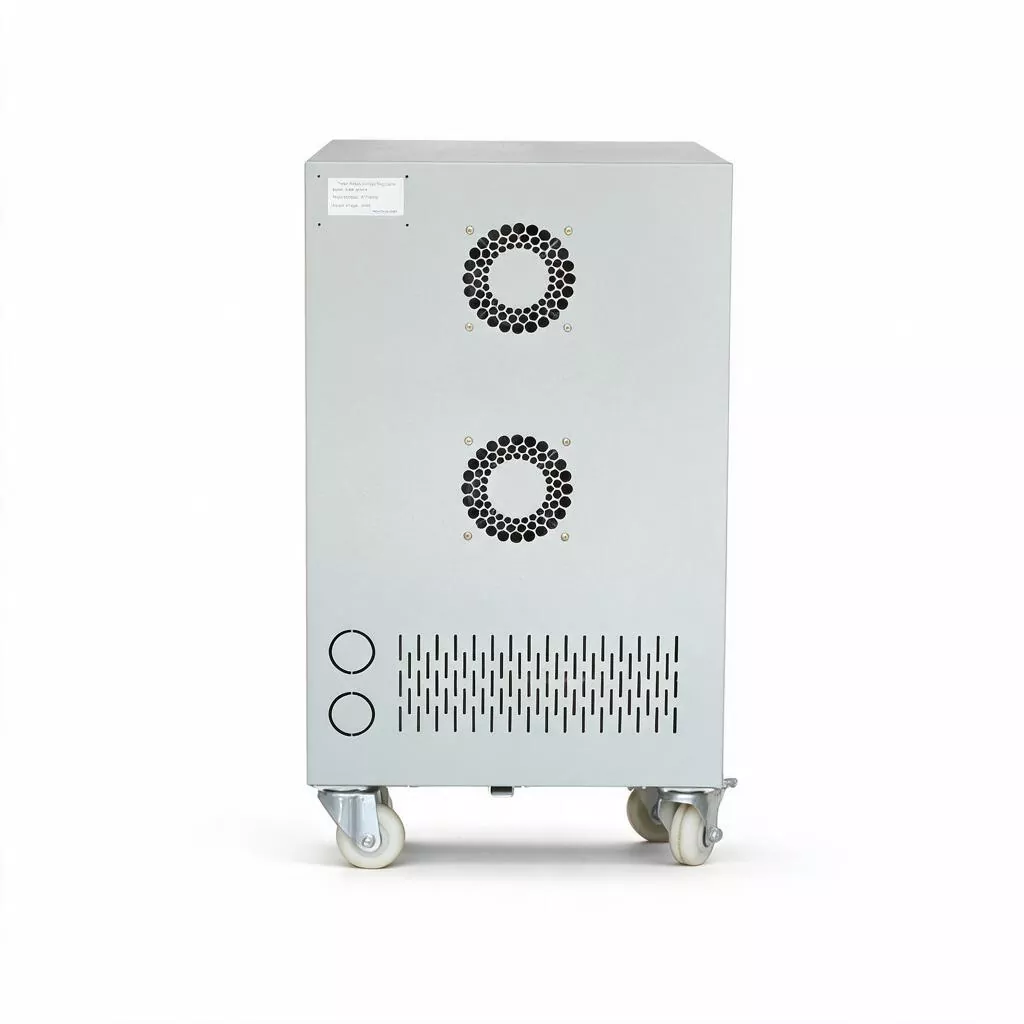

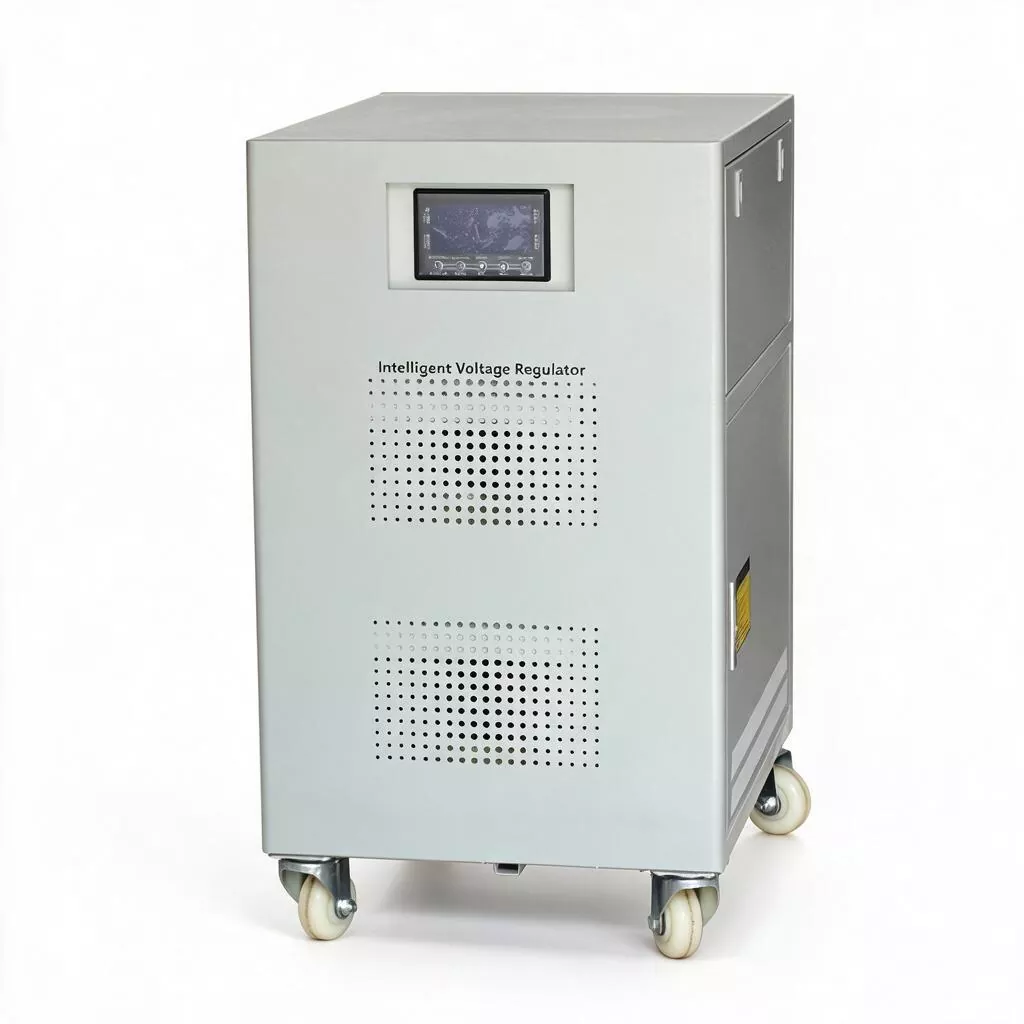

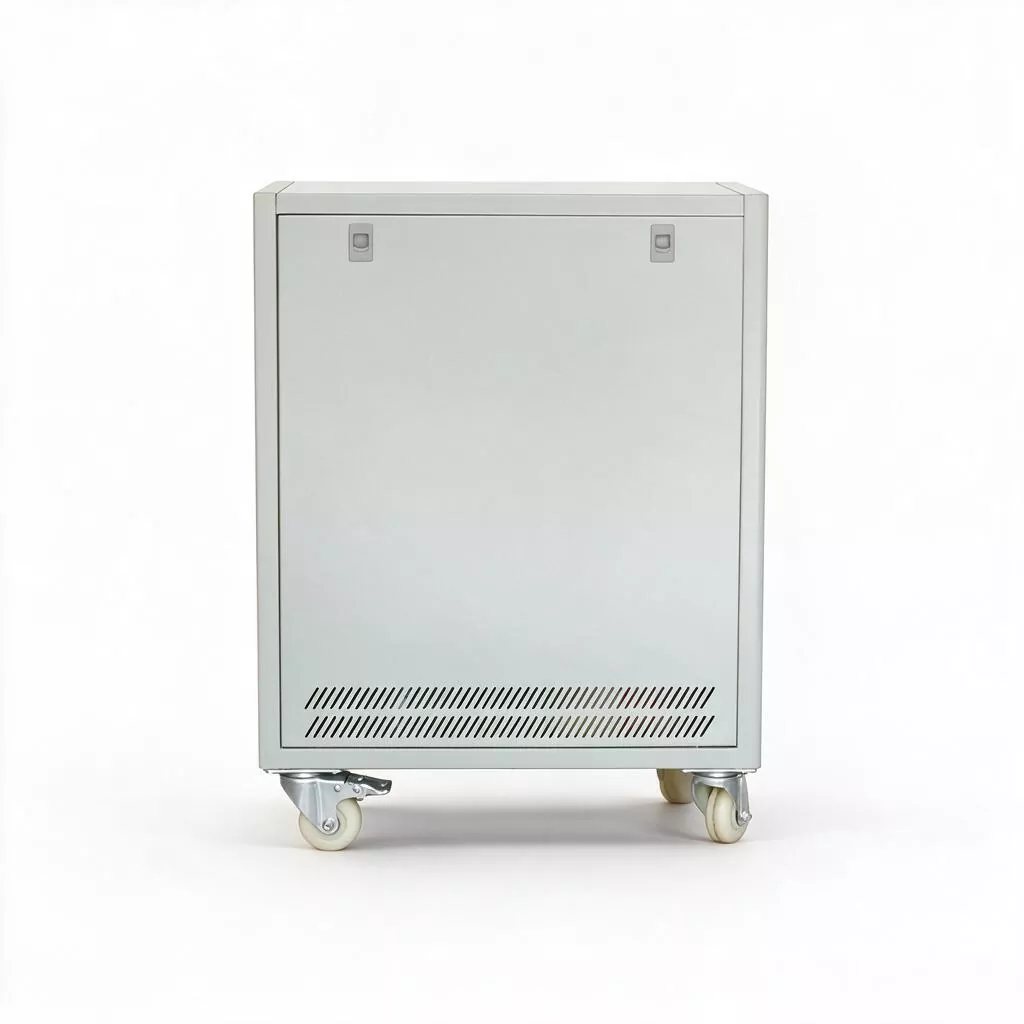

3-fas 100kVA servomotor AVR

3-fas 100KVA servomotor AVR är internt utrustad med en breddad kolumntyp spänningsreglerande spole och en överdimensionerad kolborstekomponent. Den elektromagnetiska redundansdesignen gör det möjligt för den att hantera extrema "effektfluktuationer"-händelser där uppströms elnätet tillfälligt sjunker till 60 % av märkspänningen med lätthet: vid spänningsåtervinning kan stabilisatorn reagera snabbt och stabilisera utsignalen inom det acceptabla området, vilket förhindrar nedströms frekvensomformare och servodrivningar från att stanna på grund av underspänningslarm.

Samtidigt har dess gigantiska kompensationstransformator utmärkta magnetiska mättnadsegenskaper, vilket kan ge tillräckligt stöd för strömchock när flera motorer med stor effekt (total effekt cirka 80KW) startas samtidigt, till skillnad från elektronisk utrustning som är benägen att utlösa omedelbar överströmslåsning enkelt.

Produktparameter

Nyckelfunktioner

1. Kapacitet på distributionsnav

Märkkapacitet 100KVA, märkström cirka 152A (trefas 380V). Den kan installeras direkt i fabrikens huvuddistributionsrum eller byggnadens huvudskåp, och fungerar som en centraliserad spänningsregleringsnod för hela verkstaden, hela byggnaden eller parkområdet. Detta förenklar distributionsstrukturen och minskar samordningsriskerna för flera parallellkopplade enheter med liten kapacitet.

2. Förmåga mot effektfluktuationer

Baserat på den elektromagnetiska induktionstypen ultra-stora kapacitet transformator, den har extremt stark spänning plötsligt fall tolerans. När inspänningen sjunker till 60 % - 70 % av det nominella värdet kan stabilisatorn fortfarande upprätthålla en stabil uteffekt, effektivt motstå "effektfluktuationer" orsakade av blixtnedslag, åtgärder från överströmbrytare eller omkoppling av stor belastning, och undvika att känslig utrustning löser ut på grund av underspänning.

3. Dynamisk och termisk stabilitet

För extrema arbetsförhållanden där dussintals motorer i en stor verkstad startar samtidigt, kan SBW-100KVA motstå kortvariga (≤5 sekunder) strömmar flera gånger märkströmmen utan att lösa ut eller förbigå, vilket säkerställer smidig självstart av utrustningsgruppen och komprimerar produktionsåterhämtningstiden från "timnivå" till "andra nivå".

4. Kraftig mekanisk struktur

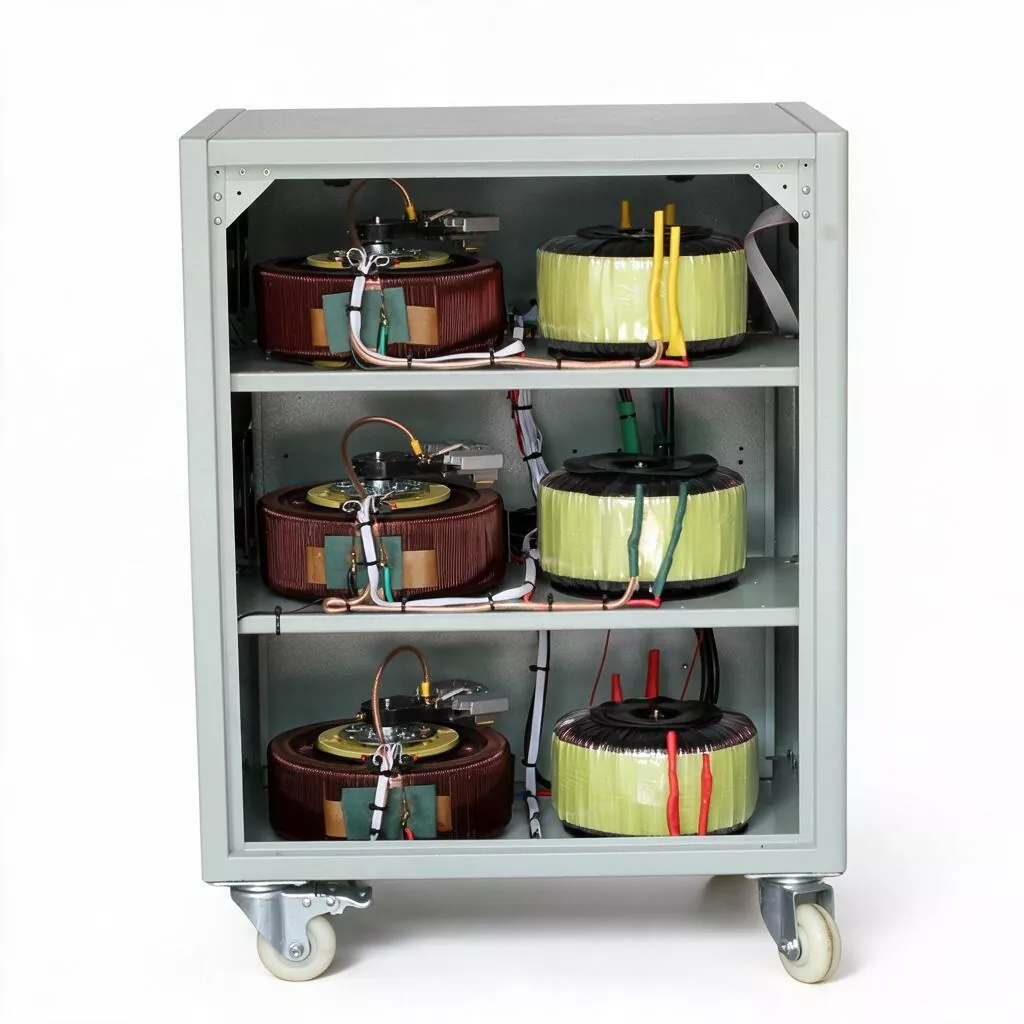

Skåpets storlek är 700×550×1300 mm, med en nettovikt på 175 kg. Den inre strukturen använder tjocka kopparspolar och högmagnetisk permeabilitetsorienterade kiselstålplåtkärnor, med en isoleringsnivå av A-klass. Den mekaniska styrkan och den elektriska marginalen för hela maskinen är tillräcklig, och designlivslängden överstiger 15 år. Det finns inget behov av storskaligt utbyte av kärnkomponenter under hela livscykeln.

5. Minimalt underhållsdesign

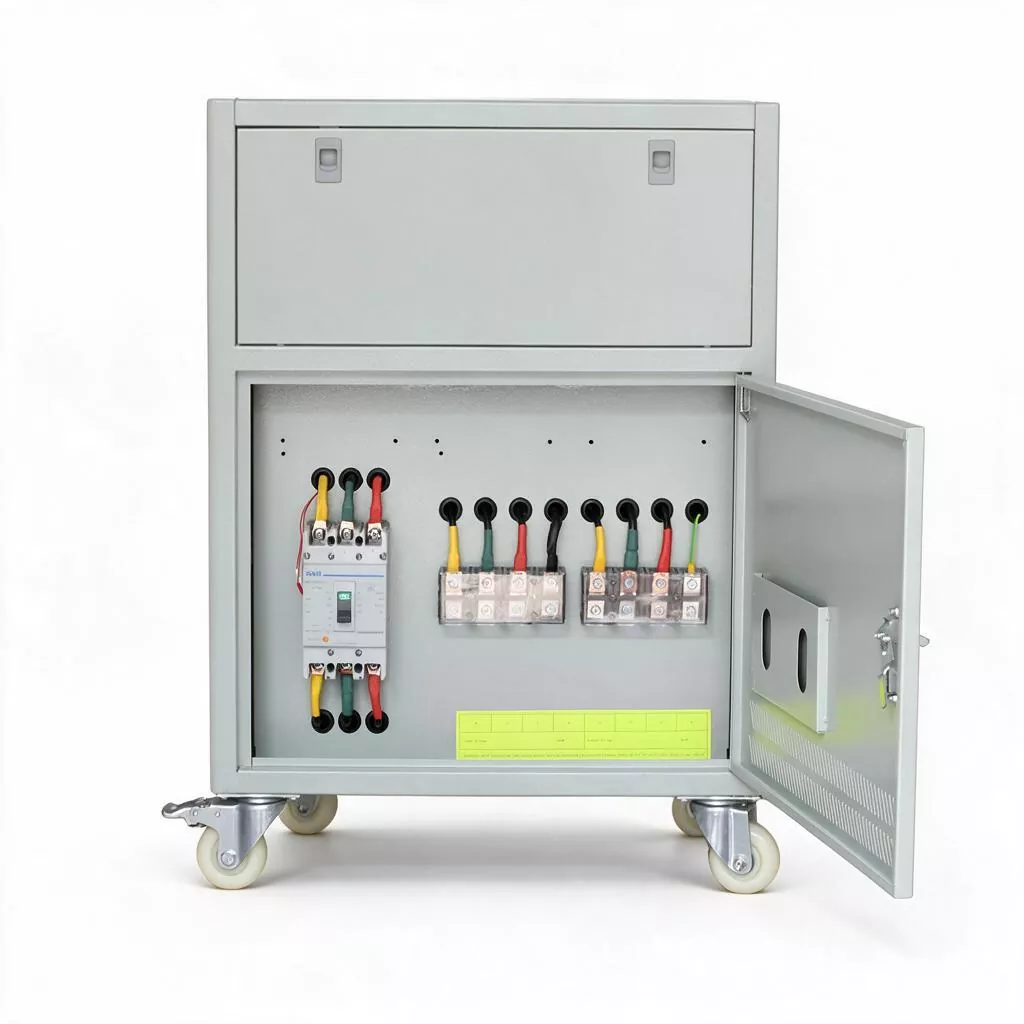

Den 3-fas 100KVA servomotorn AVR använder internationella standardstorlekar av kolborstekomponenter av lådtyp, vilket möjliggör visuell inspektion och snabbt utbyte utan demontering; den interna layouten är tydlig och anslutningsplintarna använder vanliga kopparskenor för enkel regelbunden åtdragning och infraröd temperaturmätning. Reservdelarna är mycket mångsidiga, med korta upphandlingscykler och låga kostnader.

6. Flernivåskydd och redundant bypass

Integrerad med sex lager av elektriskt skydd (överbelastning, överspänning, underspänning, kortslutning, överhettning, fasbortfall) och utrustad med manuella/automatiska dubbla bypass-brytare. De automatiska bypass-omkopplarna kan växla omedelbart vid interna avvikelser för att säkerställa kontinuerlig strömförsörjning för lasten; den manuella förbikopplingen är bekväm för utrustningsunderhåll utan produktionsavbrott och uppfyller kraven för kontinuerlig produktion för stora företag.

7. Intelligent övervakningsgränssnitt

Standard RS485-kommunikationsgränssnitt (Modbus-RTU-protokoll) och Ethernet-kommunikationsmodul som tillval. Den kan ladda upp in-/utgångsspänning, belastningshastighet, intern temperatur, larmhändelser och andra driftsdata till det övre datorsystemet i realtid, vilket uppnår centraliserad övervakning och felvarning av drift- och underhållscentret.

Produktapplikationer

1. Storskalig biltillverkning och stämplingsverkstad för tung industri: Tillhandahåll total inkommande linjespänningsstabilisering för 1000T och över stämplingslinjer, svetsrobotkluster och storskaliga målningsverkstäder, vilket säkerställer konsistens i stämplingscykeln och svetskvaliteten.

2. Tertiära sjukhus och medicinska parker: Installerad i huvuddistributionsrummet på sjukhuset, tillhandahåller centraliserad strömförsörjningshantering för bildbehandlingscenter (flera MRI, CT, DSA), luftkonditionering för operationsrumsrening och storskalig steriliseringsutrustning i det centrala försörjningsrummet, vilket säkerställer patientsäkerhet och säkerhet för utrustningstillgångar.

3. Datacenter och kommunikationshubbar på regional nivå: Belägna på inkommande linjesida av medelstora IDC-datorrum eller provinsiella kommunikationskonvergensdatorrum, vilket minskar inverkan av front-end-spänningsfluktuationer på högfrekventa switchade strömförsörjningar och precisionskompressorer för luftkonditionering, och förlänger livslängden för UPS-batteripaket.

4. Stora kommersiella komplex och utställningscenter: Tillhandahåll spänningsstabilitet i hela området för belysningskraft, centrala luftkonditioneringshuvudenheter, rulltrappor på femstjärniga hotell, stora köpcentra och internationella mässcenter, undvik kundklagomål och driftsförluster på grund av spänningsfluktuationer.

5. Kommunal vattenförsörjning och avloppsrening: Installerad vid de inkommande ledningsändarna av pumprum för vattenförsörjning i tätorter och stora luftningsfläktrum för avloppsreningsverk, vilket säkerställer kontinuerlig och oavbruten drift av viktig infrastruktur för offentliga tjänster under fluktuationer i elnätet under regnperioden.

6. Stort kyllager och livsmedelsförädling: Tillhandahåll spänningsstabiliseringsskydd för ammoniakkylkompressorgrupper, snabbfrysande tunnelfläktar och automatiska förpackningslinjers kraftdistributionssystem, vilket förhindrar att onormal spänning orsakar temperaturavbrott i kyllagret och resulterar i enorma förluster.

Varför välja denna 3-fas servomotor AVR?

1. 3-fas 100KVA servomotor AVR använder helkopparspolslindning och högkvalitativt isoleringssystem på A-nivå. Den faktiska koppar- och järnanvändningen överstiger vida branschens genomsnittliga nivå, vilket säkerställer extremt låga hysteres- och virvelströmsförluster (verkningsgrad ≥ 96%) under fulla förhållanden. Dess enda sårbara komponent - kolborstar - använder koppar-grafitmaterial i internationell standardstorlek, med en utbytescykel på upp till 3-5 år, och reservdelarna är mycket mångsidiga, med en mycket låg engångsersättningskostnad.

2. Den övergripande designen reserverar tillräckliga elektriska och mekaniska marginaler, vilket eliminerar de "nedräkningsliknande" felproblem som strömelektronisk utrustning möter, såsom uttorkning av elektrolytkondensatorer och IGBT-modulens åldrande under livslängden. För ekonomiavdelningen är detta en anläggningstillgång som kan skrivas av i över 15 år, med en extremt konkurrenskraftig årlig avskrivningskostnad.

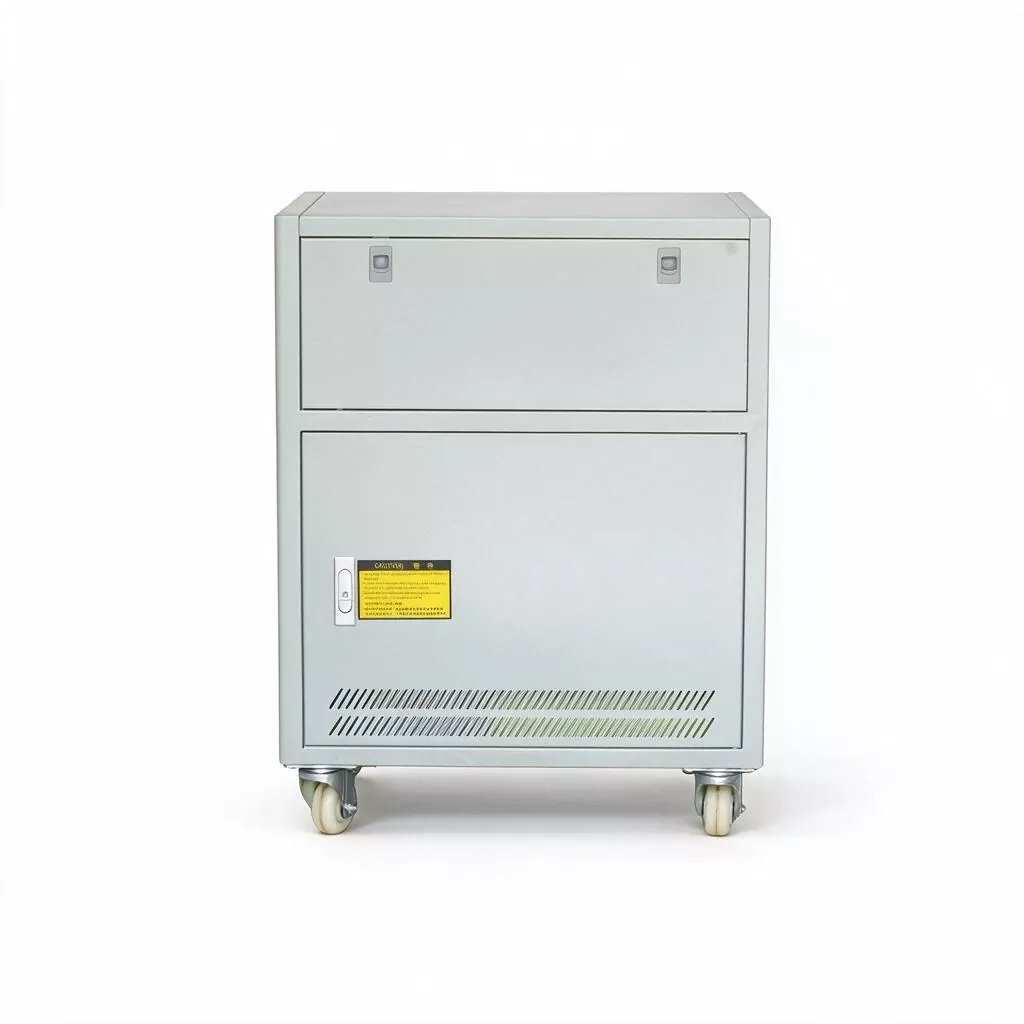

3. Den strukturella designen av 100KVA-modellen beaktar fullt ut de praktiska behoven hos storskaliga användare: antar sidoöppnande underhållsdörrar och kolborstarramar av lådtyp, med kolborsteinspektion och byte slutförd inom 20 minuter, utan att behöva koppla bort huvudkretsen för inkommande linjer; utrustad med digitala LED-mätare med stor skärm och felkodsindikatorer, vilket gör att en första linjens elektriker snabbt kan lokalisera problemet; reserverade RS485-kommunikationsgränssnitt stöder anslutning till DCS eller effektövervakningssystem, vilket möjliggör fjärrmätning, fjärrsignalering och fjärrkontroll.

Anpassningstjänster

KTAC tillhandahåller OEM/ODM-tjänster, inklusive utseendefärg, förpackningsmetod, ingångs-/utgångsspänningsområde och specialfunktionsmoduler (som EMI-filterenheter, åskskyddsenheter, RS232/RS485-övervakningsgränssnitt), etc. Kontakta oss för skräddarsydda lösningar.

FAQ

1. Vad är märkströmmen för 100KVA stabilisatorn? Vilka är kraven för front-end inkommande kabel?

Märkströmmen för den trefasiga 380V stabilisatorn är cirka 152A. Med tanke på effektivitetsförlusten för själva stabilisatorn (cirka 4%) och eventuell kortvarig överbelastning, rekommenderas 3-fas 100KVA servomotor AVR för att konfigurera en kretsbrytare i formgjuten hölje (MCCB) med en kapacitet på inte mindre än 200A i fronten. Den inkommande kabeln rekommenderas att använda YJV 3×70mm² + 2×35mm² eller högre specifikationer (kopparkärna), och det specifika valet bör verifieras baserat på det faktiska läggningsavståndet (≤50 meter) för att beräkna spänningsfallet. Vi kan ge dig ett gratis beräkningsblad för val av kabel.

2. Hur matchar denna utrustning med fronttransformatorn (som 1250KVA)?

SBW-100KVA är lämplig för lågspänningssidans huvudmatargren av transformatorer med en kapacitet på 500KVA till 1600KVA. Den fungerar som ett "stabiliseringsisoleringsskikt" som infogas mellan transformatorn och verkstadsbelastningen. Det rekommenderas att installera en isoleringsbrytare och en blixtavledare i främre änden av stabilisatorn, och konfigurera fördelningsskåp för olika processzoner i den bakre änden enligt de olika processerna i verkstaden för att uppnå graderat skydd.

3. Vilken är den specifika nivån av "anti-vibrationschock" förmåga?

När inspänningen sjunker till 60 % av det nominella värdet inom 100 ms (dvs. 228V), kan utgångsspänningen från SBW-100KVA fortfarande hålla sig inom ±3 % (dvs. 369V - 392V). Detta är avgörande för att de bakre frekvensomformarna och kontaktorerna ska bibehålla inkopplingen. För djupa fall med längre varaktighet är det nödvändigt att kombinera front-end ATS och generatorsystemet för samordnad respons. Vi kan tillhandahålla en övergripande strömförsörjningskontinuitetslösning.

4. Hur är den stora översynscykeln och kostnaden för att byta ut huvudreservdelar?

Det rekommenderas att utföra ett omfattande underhåll vart 5:e år (inklusive byte av kolborste, lagersmörjning, åtdragning av terminaler och isoleringstestning). Kolborstaggregatet är det enda vanliga förbrukningsmaterialet, och kostnaden för batchbyte är mycket lägre än kostnaden för att byta ut hela kraftkortet för den elektroniska stabilisatorn. Maskinens totala designlivslängd är >15 år, och kärntransformatorn kan fungera i mer än 20 år.

5. Hur säkerställer dual-bypass-funktionen kontinuerlig produktion i verklig drift?

Utrustningspanelen har en omkopplare för "stabilisering/bypass". När underhåll krävs, ställ omkopplaren till "bypass"-läget (vid denna tidpunkt kommer den interna kontaktorn att ansluta belastningen direkt till nätströmmen), stabilisatorkroppen kan säkert stängas av för underhåll och strömförsörjningen för lasten kommer inte att avbrytas. Efter att underhållet är slutfört, växla tillbaka till "stabiliseringsläget". Hela processen stödjer non-stop produktionsdrift, men den måste utföras av en certifierad elektriker.

6. Finns det några särskilda krav på installationsgrunden för vikten på 175 kg?

Utrustningen har en bärande bas och fyra monteringshål. För ett vanligt cementgolv kan det placeras direkt och installeras; för ett överliggande antistatiskt golv eller golvplatta, rekommenderas att installera en 10# kanal stålbärande bas i botten av utrustningen för att fördela vikten till de strukturella balkarna och pelarna. Våra installationsritningar visar tydligt lastkrav och fasta mått.
