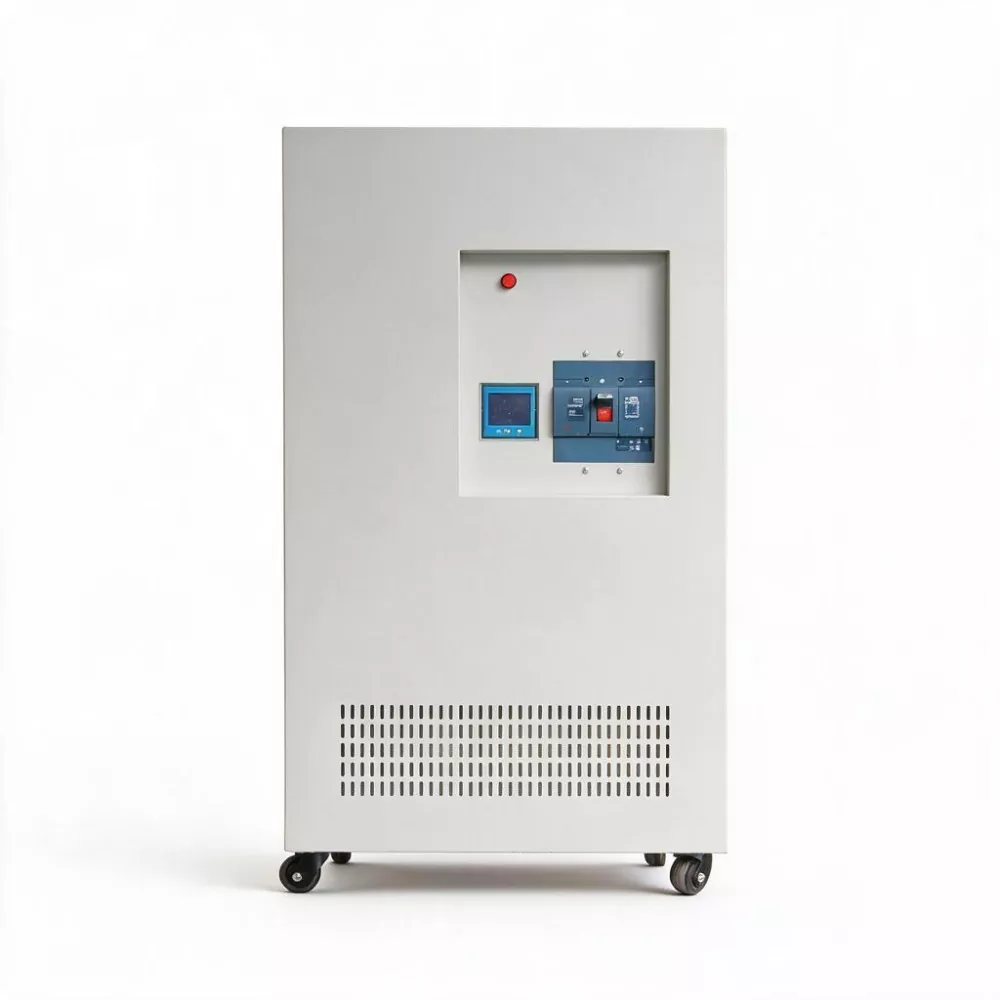

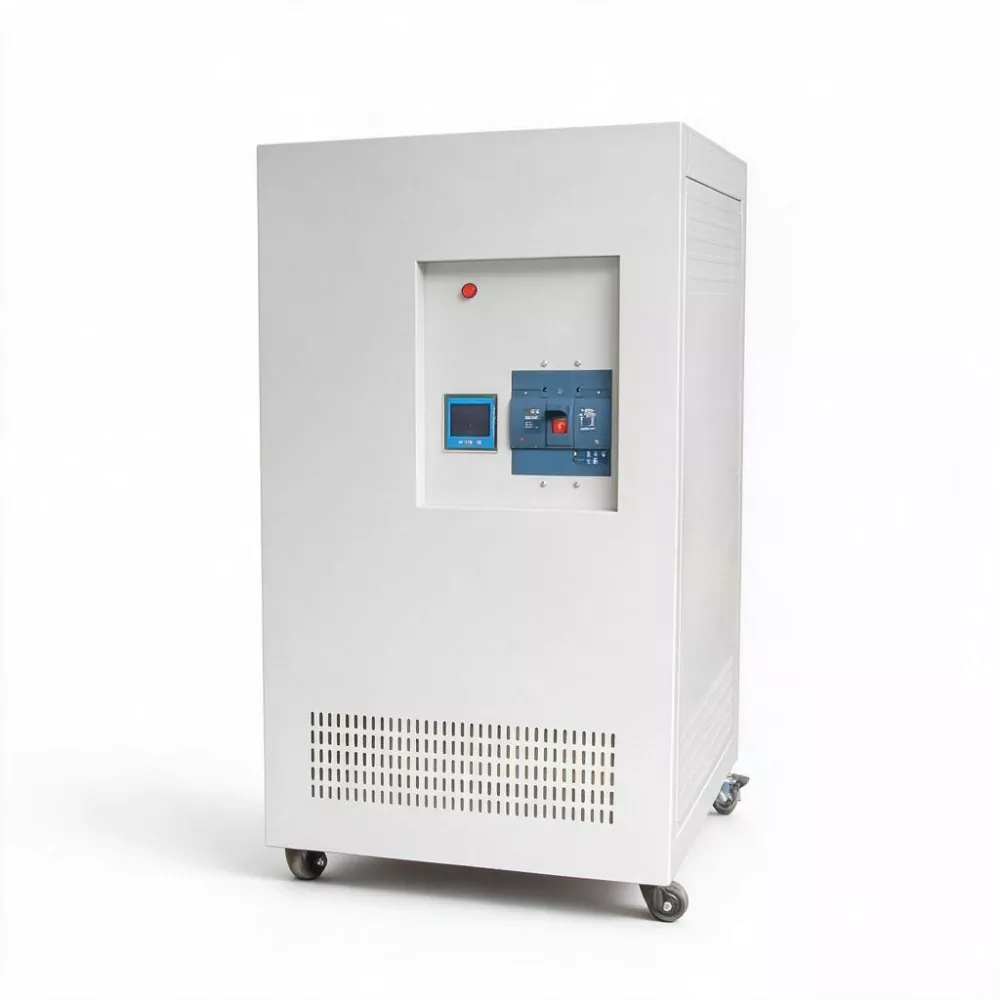

3 Fas 1000kVA SCR Statisk AVR

Designad för megainfrastruktur och tunga industriella miljöer, 3-fas 1000KVA SCR Static AVR levererar 1000KVA/1520A beröringsfri spänningsstabilisering. Dess 150 % överbelastningskapacitet (30s), redundant kylning och IEC 61850-kommunikation säkerställer tillförlitlig integrering i hamnar, gruvor, datacenter och anläggningskraftscentraler.

Vilka utmaningar står strömförsörjningsgarantin inför storskalig infrastruktur inför?

1. Extrem belastningsstöt.

De stora kranarna på hamnens landkranar kan ha en enda effektkapacitet på över 500KW. När flera enheter startar samtidigt kan den transienta strömchocken nå flera megawattnivåer. De stora gruvkrossarna har en starttid på upp till flera tiotals sekunder, under vilken spänningen förblir konstant låg. Dessa arbetsförhållanden ställer extremt stränga krav på den spänningsstabiliserande utrustningens dynamiska och termiska stabilitet och stöttålighet.

2. Hårda miljöförhållanden.

Hamnutrustning utsätts ständigt för saltdimerosion, medan gruvutrustning utsätts för miljöer med hög damm. Distributionsanläggningarna i dagbrott måste tåla extrema temperaturskillnader från -30℃ till 50℃. Spänningsstabilisatorn behöver inte bara stabilisera spänningen utan måste också fungera tillförlitligt under dessa svåra förhållanden.

3. Kontinuerlig produktion utan krav på stillestånd.

När en stor bulklastterminal väl har avbrutits i drift kan kvarhållandekostnaden för ett 200 000-tons lastfartyg uppgå till flera hundra tusen dollar per dag. Om minhissningen stannar riskerar den underjordiska verksamheten att produktionsstoppas. I detta sammanhang är tillförlitligheten hos strömförsörjningsutrustningen driftsgarantin.

Design  fördelar

· Redundant design med stor kapacitet: Nominell kapacitet 1000KVA, momentan överbelastningskapacitet upp till 120 % i 1 timme, 150 % i 30 sekunder, kan lugnt hantera den samtidiga startchocken för stora motorgrupper.

· Redundant kylsystem: Utrustad med dubbla intelligenta temperaturkontrollerade fläktar, en i bruk och en som backup. När huvudfläkten slutar kopplas reservfläkten in automatiskt för att säkerställa att utrustningen fungerar kontinuerligt i högtemperaturmiljöer.

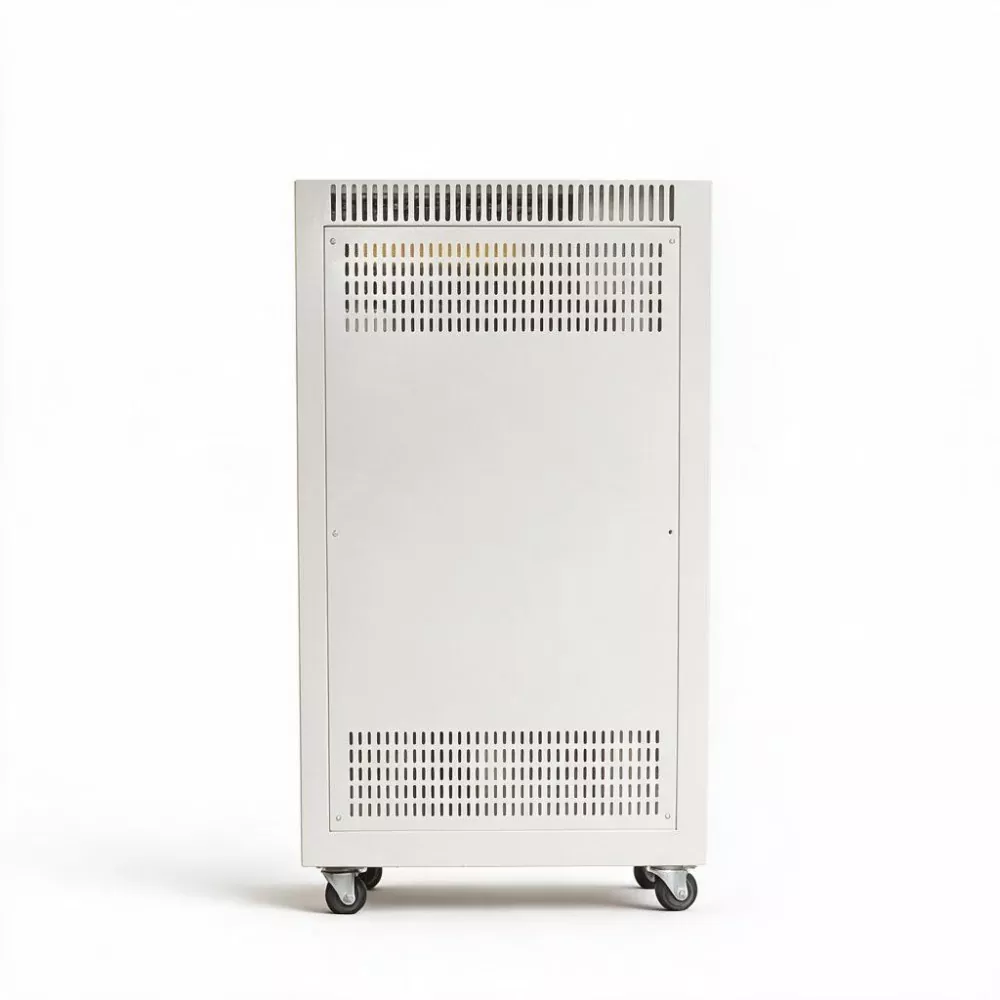

· Kraftig strukturell design: Skåpstorlek 1030×1000×1970 mm, nettovikt 1850 kg, med förtjockad plåt och kraftigt chassi, med utmärkt seismisk prestanda.

· Naturliga fördelar med isoleringstransformatorer: Att uppnå elektrisk isolering mellan ingång och utgång genom elektromagnetisk koppling, med naturligt motstånd mot blixtnedslag och nättoppar, speciellt lämplig för avlägsna storskaliga gruvområden, hamnar etc., där elnätets infrastruktur är svag.

Smart management fördelar

3 Fas 1000KVA SCR Static AVR, som flaggskeppsprodukten, är utrustad med mer kompletta övervaknings- och kommunikationsmöjligheter. Utöver standard RS485-gränssnittet kan det utökas med Ethernet-kommunikation, optisk fiberkommunikation, etc., som stöder IEC 61850 och andra kraftindustristandardprotokoll, och kan sömlöst anslutas till Power Dispatching Center (DCC) för stora anläggningar. Den digitala LED-displayen kan samtidigt visa trefasspänning, ström, effekt, belastningshastighet, inre temperatur, etc., alla dimensioner av driftsparametrar.

Produktparameter

Nyckelfunktioner

1. Megavolt-Ampere nivå ultra-stor kapacitet

Nominell kapacitet 1000KVA, utgångsström 1520A, kapabel att täcka hela strömförsörjningsbussen för en hamnportalkran, hela lyft- och krosssystemet i en medelstor gruva eller hela IT-belastningsgruppen i ett stort datacenter.

2. Extrem överbelastningskapacitet

Klarar 120 % nominell belastning i 1 timme och 150 % nominell belastning i 30 sekunder. För extrema arbetsförhållanden såsom flera portalkranar i hamnen som startar samtidigt, eller samtidigt drift av en gruvkrossningsmaskingrupp, behöver SBWZ-1000KVA inte förbigå och kan kontinuerligt ge stabil utspänning.

3. Redundant kyldesign

Använder redundant design med dubbla fläktar, med automatisk växling mellan primär och backup. Temperaturkontrollstrategin för utloppet är optimerad för att säkerställa att den interna temperaturökningen är strikt kontrollerad inom 60 ℃ vid drift med full belastning i en miljö med en temperatur på 40 ℃.

4. Hög effektivitet

Under typiska arbetsförhållanden med en kapacitet på 1 000 KVA och en genomsnittlig årlig belastning på 65 %, jämfört med traditionella spänningsstabilisatorer av servotyp (effektivitet 96 %), kan SBWZ-1000KVA spara ungefär (1 000×0,65×4 %×8760) ≈ 227 760 kWh el per år. Räknat till ett industriellt elpris på 0,7 yuan per kWh, är den årliga elbesparingen cirka 160 000 yuan - inom mindre än två år kan elbesparingarna återvinna utrustningens inkrementella investering.

5. Fullständigt miljöskydd

Skåpets skyddsnivå kan anpassas till IP40 eller IP54, lämplig för tuffa installationsmiljöer som hamnar, gruvor och utomhusprojekt. Den kraftiga plåtstrukturen och den seismiska baskonstruktionen uppfyller installationskraven för högpåverkande operationsområden.

6. Omfattande integrationskapacitet för Power Dispatch Center (DCC).

Standardutrustad med RS485-kommunikationsgränssnitt, utbyggbart till Ethernet, optisk fiberkommunikation och IEC 61850-protokoll. Uppladdning i realtid av alla dimensioner av driftsdata (trefas spänning/ström/effekt/elenergikvalitet/temperatur/larmstatus), som uppfyller kraven för fjärrövervakning och centraliserad hantering av stora kraftcentraler för infrastruktur.

Produktapplikationer

1. Hamnar och terminaler: Tillhandahåll centraliserat spänningsstabiliseringsskydd för storskalig lastnings- och lossningsutrustning som portalkranar, portalkranar, portalkranar med gummidäck och bandtransportörer, vilket säkerställer effektiviteten i hamndriften och minskar utrustningsfel på grund av spänningsproblem.

2. Gruvdrift och metallurgi: Används för strömförsörjningssystem för utrustning med stor effekt, såsom gruvlyftar, stora krossar, kulkvarnar, vibrerande siktar och bandtransportörer, vilket säkerställer kontinuiteten i gruv- och förädlingsprocesser.

3. Stora datacenter och molnberäkningshubbar: Tillhandahåll ultrarena och mycket tillförlitliga spänningsstabiliserade strömförsörjningar för IT-belastningsgrupper, precisionsluftkonditioneringssystem och UPS-frontends av ultrastorskaliga datacenter.

4. Flygplatsinfrastruktur: Används för strömförsörjning av belysningssystem för flygplatsnavigering, automatiska bagagesorteringssystem, kraftsystem för ombordstigningsbroar och elektromekanisk kärnutrustning i terminalbyggnader.

5. Stora industriparker och ekonomiska och tekniska utvecklingszoner: Som den centrala utrustningen för ledning av strömkvalitet för hela parkens huvudinkommande linjer, tillhandahåller spänningsstabilitet, harmonisk isolering och datastöd för strömkvalitet för hela parken.

6. Forskningsanläggningar på nationell nivå: Tillhandahålla stabila strömförsörjningar för stora vetenskapliga anläggningar med extremt höga strömkvalitetskrav, såsom stora acceleratorer, supraledande laboratorier och utrustning för kärnfusionsforskning.

Anpassningstjänster

KTAC tillhandahåller OEM/ODM-tjänster, inklusive utseendefärg, förpackningsmetod, ingångs-/utgångsspänningsområde och specialfunktionsmoduler (som EMI-filterenheter, åskskyddsenheter, RS232/RS485-övervakningsgränssnitt), etc. Kontakta oss för skräddarsydda lösningar.

FAQ

1. Vad är överbelastningskapaciteten för 1000KVA stabilisatorn? Klarar den samtidigt uppstart av flera stora motorer?

Överbelastningskapaciteten för SBWZ-1000KVA är som följer: den klarar 120 % av märkbelastningen i 1 timme och 150 % av märkbelastningen i 30 sekunder. För samtidig start av en stor grupp motorer, så länge som slagströmmens varaktighet är inom 30 sekunder, kan stabilisatorn förbli online och fungera utan att byta till bypass-läget. För särskilt extrema startförhållanden (som en total starteffekt som överstiger 1500KVA) kan vi konfigurera en mjukstartslösning under systemdesignstadiet.

2. Hur samverkar denna 3-fas 1000KVA SCR Static AVR med en 10KV/0,4KV transformator?

SBWZ-1000KVA är installerad på lågspänningssidobussen på 10KV/0,4KV-transformatorn (vanligtvis 1250KVA till 2000KVA). Det motsvarar att sätta in ett "stabilisatorisoleringsskikt" mellan transformatorn och den stora lasten. Det rekommenderas att konfigurera en kretsbrytare av ramtyp (ACB) vid den främre änden av stabilisatorn som en skydds- och isoleringsbrytare, och konfigurera distributionsskåp enligt specifika belastningszoner i den bakre änden.

3. Hur transporteras och installeras vikten på 1850 kg?

Utrustningsbasen har gaffeltruckhål och lyftringar, som kan placeras med gaffeltruckar, hydrauliska hanteringsfordon eller kranar. Under transporten är utrustningen fixerad med trästöd och de interna nyckelkomponenterna är fyllda med stötdämpande material. Installationsplatsen för fundamentet bör använda C30-betonggjutning, med en tjocklek på ≥150 mm, och förinställda M12-ankarbultar. Specifika installationsmått och belastningskrav finns i "Installationsmanualen".

4. Hur uppnås tillförlitlig omkoppling av de dubbla redundanta fläktarna?

Var och en av de två fläktarna har en oberoende strömförsörjningskrets och styrkrets. När huvudfläkten är igång är standbyfläkten i standbyläge. När huvudfläkten går sönder eller dess hastighet är lägre än den inställda tröskeln växlar styrsystemet automatiskt till standbyfläkten inom 1 sekund och skickar samtidigt en larmsignal via kommunikationsgränssnittet. Denna design säkerställer att även om en enskild fläkt går sönder kan utrustningen fortfarande fungera med full belastning normalt.

5. Varför rekommenderas SBWZ-serien för storskaliga projekt istället för traditionella stabilisatorer av servotyp?

De två kärnorsakerna är: det ena är hastigheten - svarstiden för stabilisatorer av servotyp är vanligtvis i det andra intervallet, och de är nästan oförmögna att reagera på rutnätsfluktuationer (varar i tiotals till hundratals millisekunder); svarstiden för SBWZ är 10ms till 40ms, vilket effektivt kan fånga upp och kompensera för fluktuationer. Den andra är tillförlitlighet - kolborstarna på stabilisatorer av servotyp är slitagebenägna delar, och de slits snabbare i högeffektapplikationer, vilket kräver regelbunden avstängning för utbyte; SBWZ är en helt beröringsfri design som inte kräver någon avstängning för underhåll och har betydligt högre tillförlitlighet. För stor infrastruktur avgör dessa två skillnader direkt tillgänglighetsnivån för strömförsörjningssystemet.

6. Kan 3 Phase 1000KVA SCR Static AVR användas i elnätanslutna kraftgenereringssystem (som solcellskraftverk eller vindkraftsfält)?

OK. SBWZ-1000KVA stöder dubbla frekvenser på 50/60Hz och kan användas i stationskraftsystemet i nya energikraftverk. Den ger stabil ström till strömförsörjningen, styrsystemet, brandskydds- och ventilationsutrustningen för uppstigningsstationen. Dessutom, när stationens effekt är helt beroende av nätförsörjningen under natten eller perioder med svagt ljus i solcellsanläggningar, kan spänningsstabilisatorn säkerställa att utrustningen i stationen inte påverkas av spänningsfluktuationerna i nätet.
