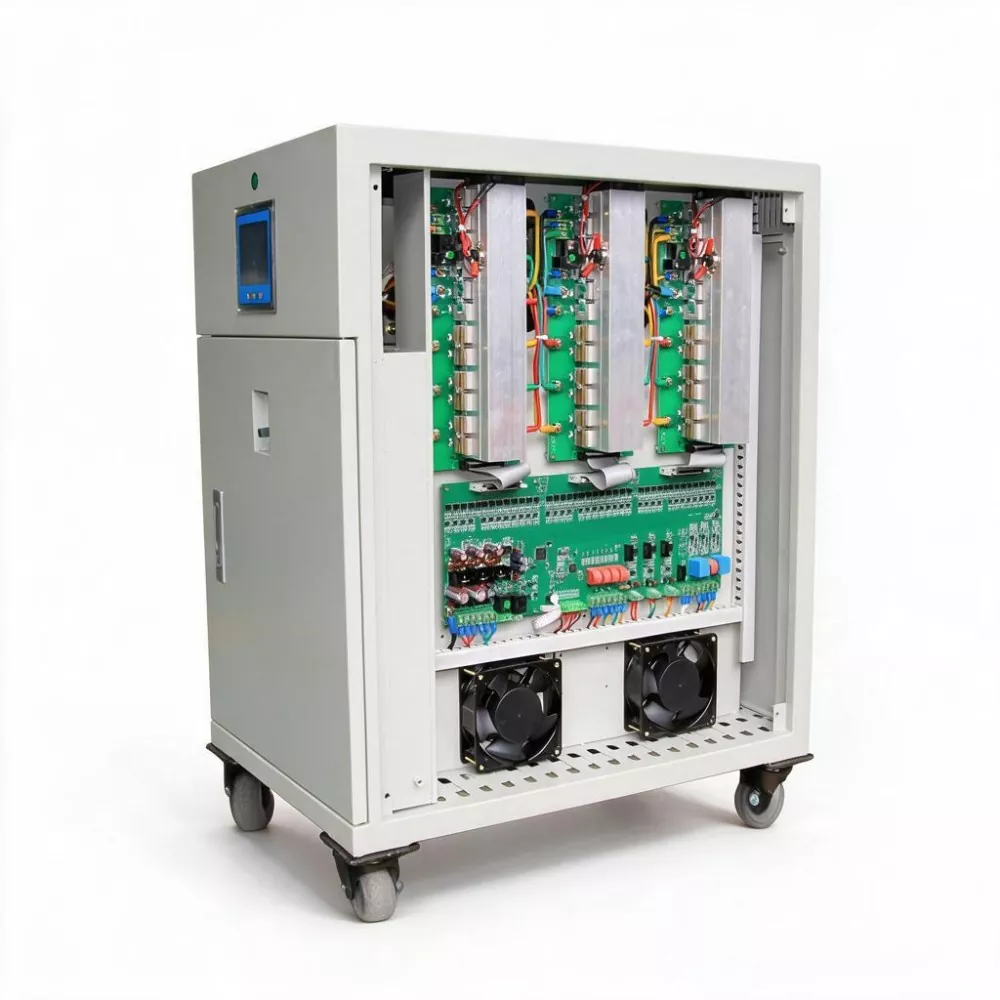

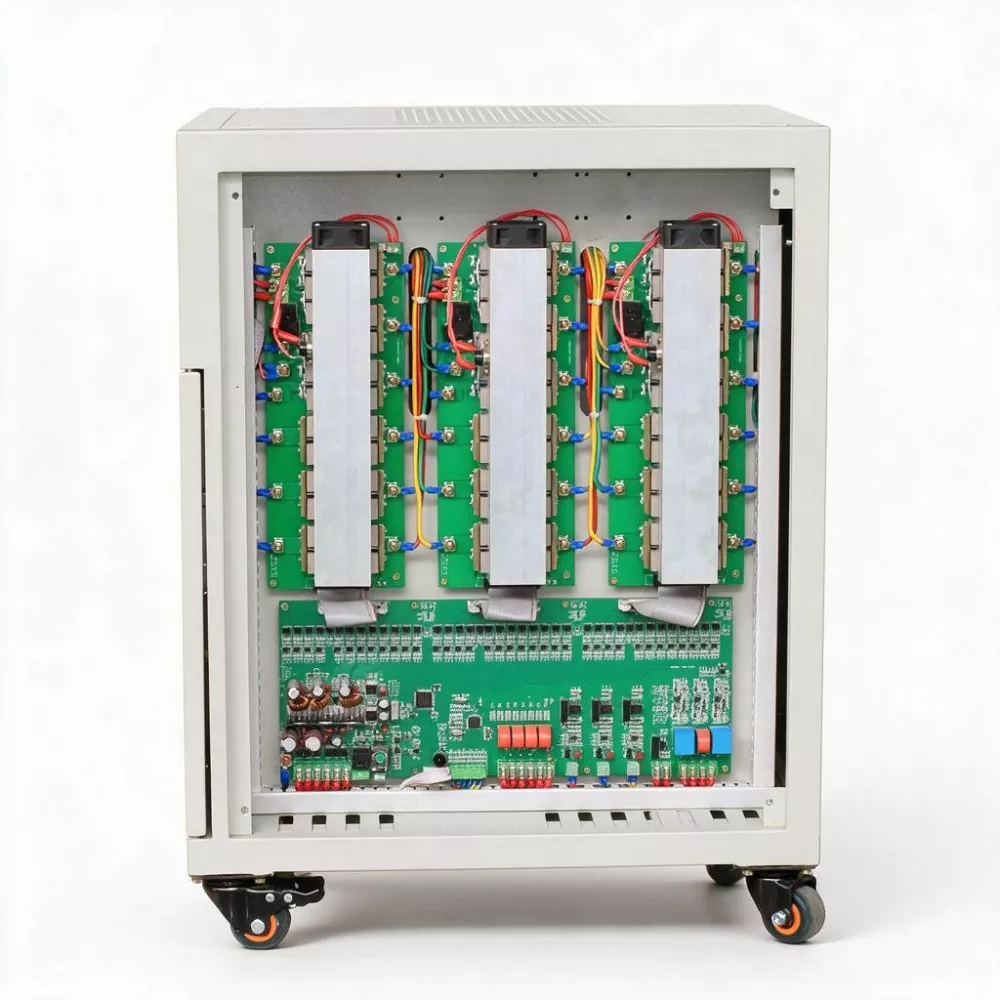

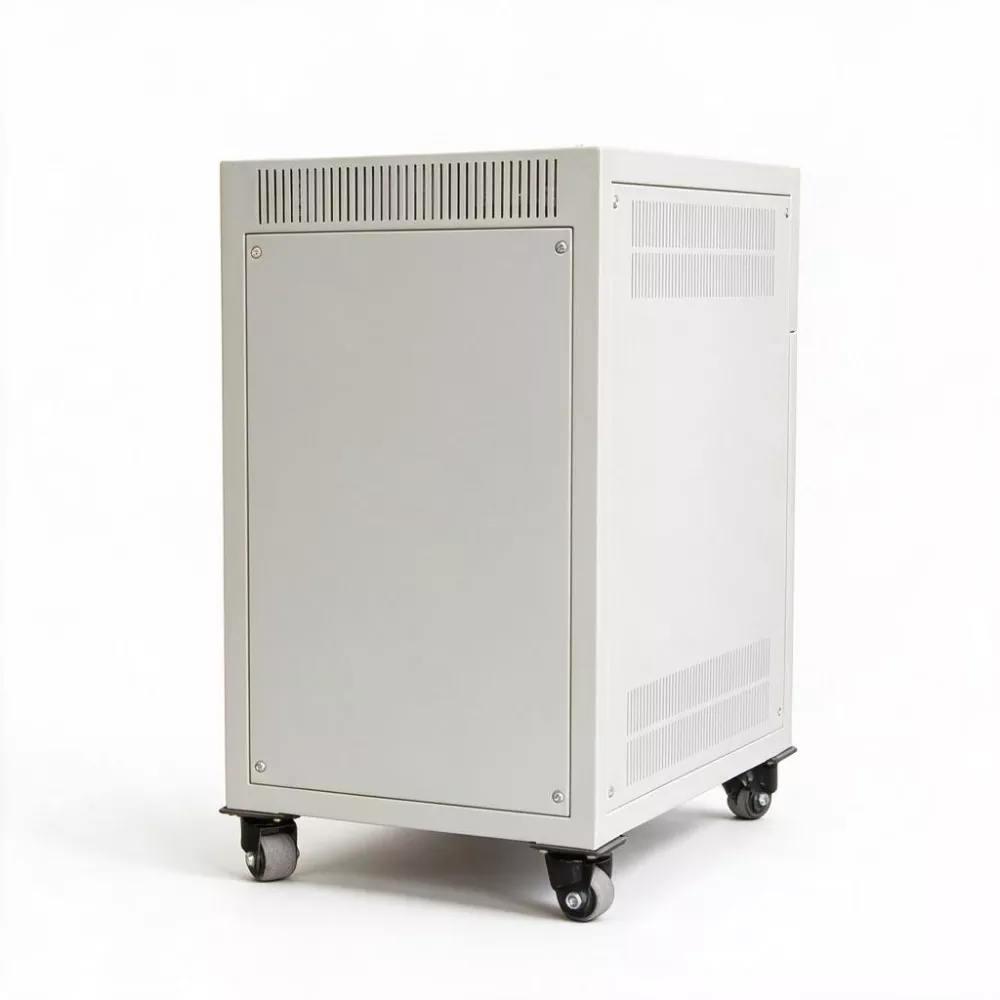

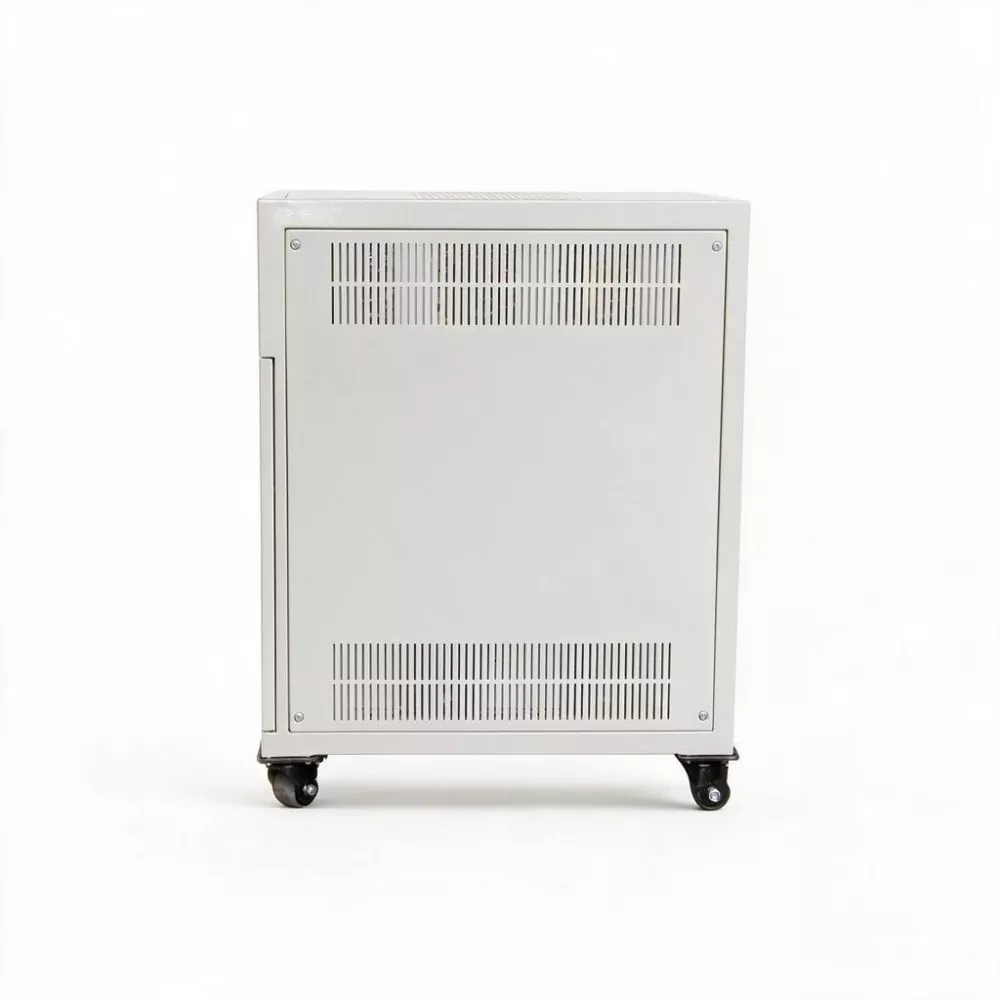

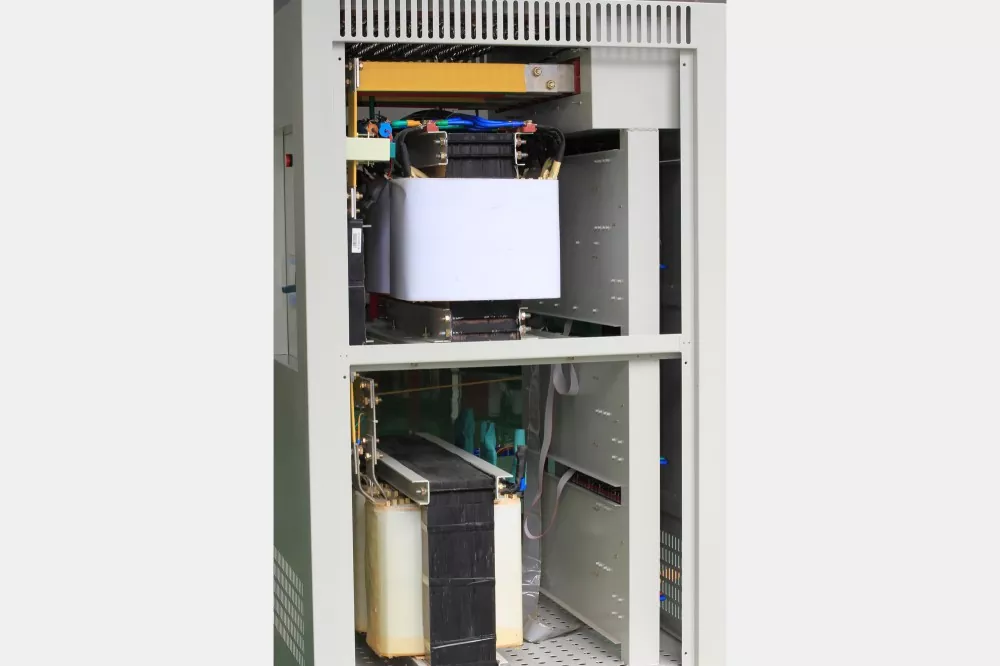

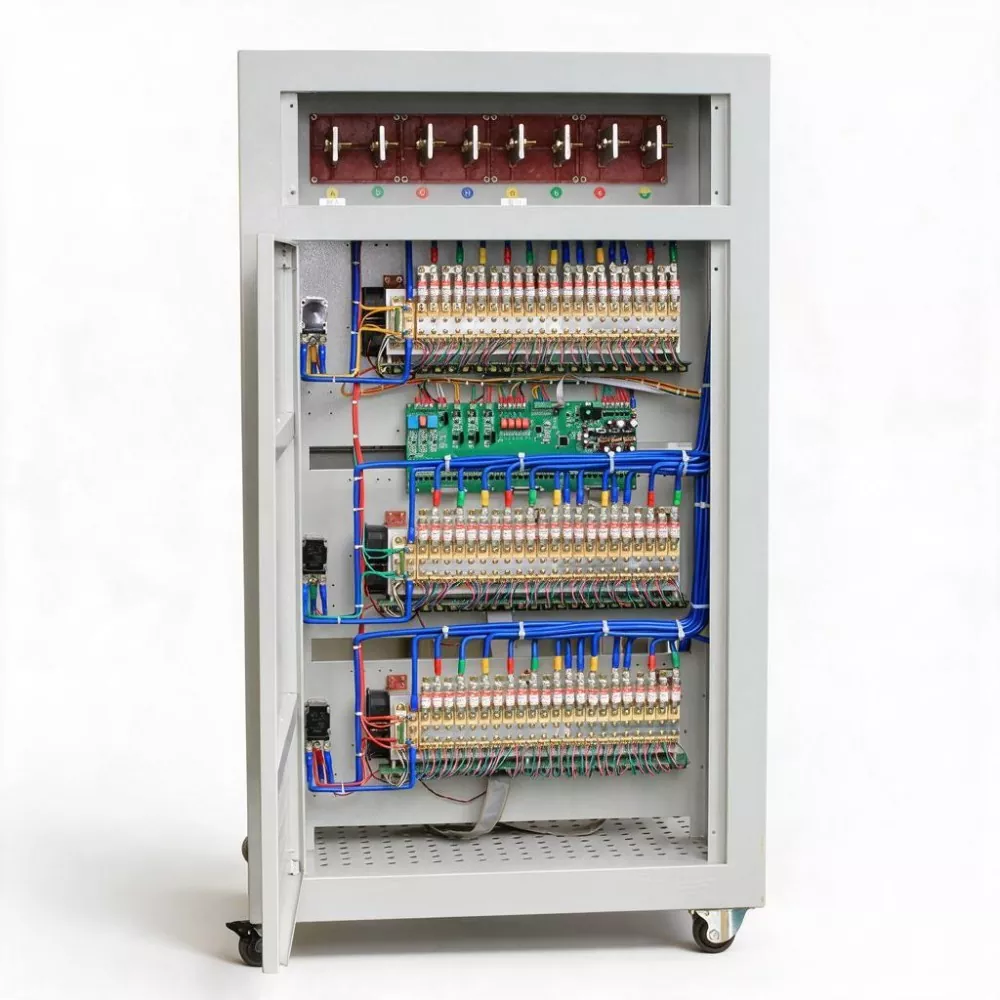

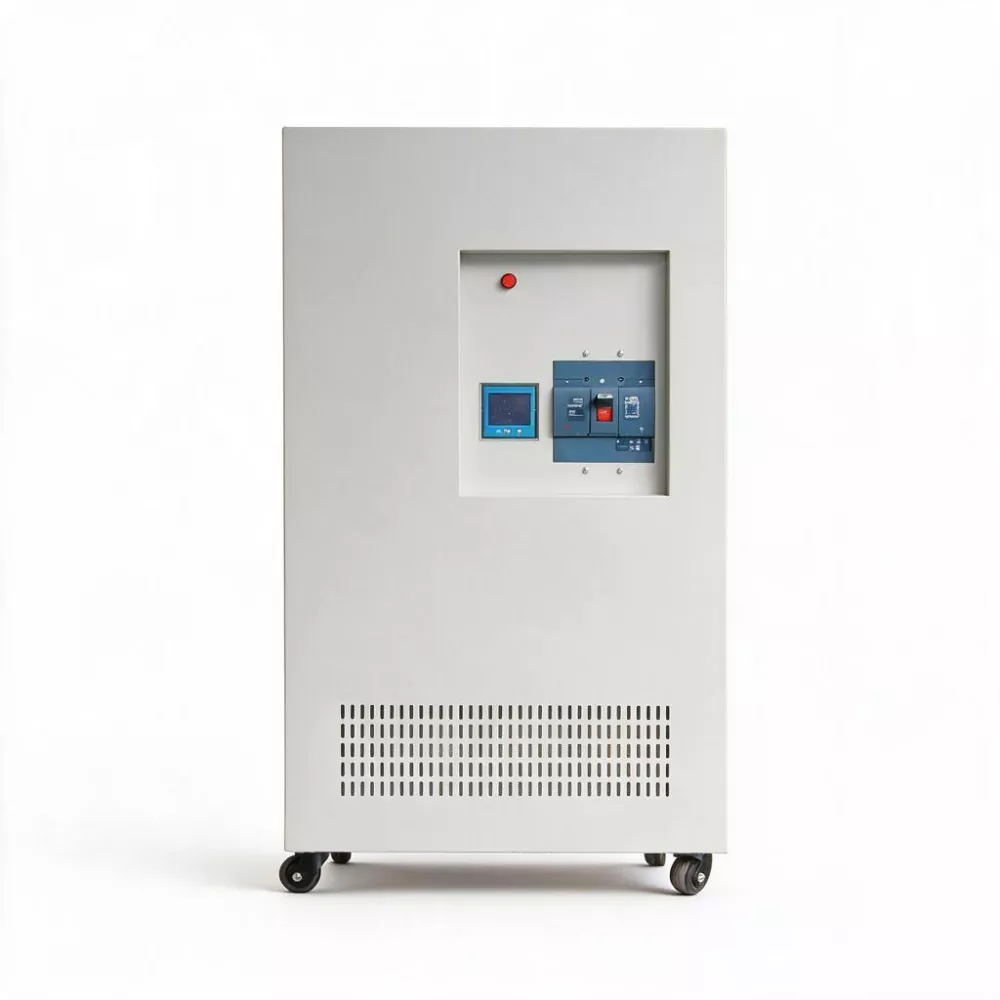

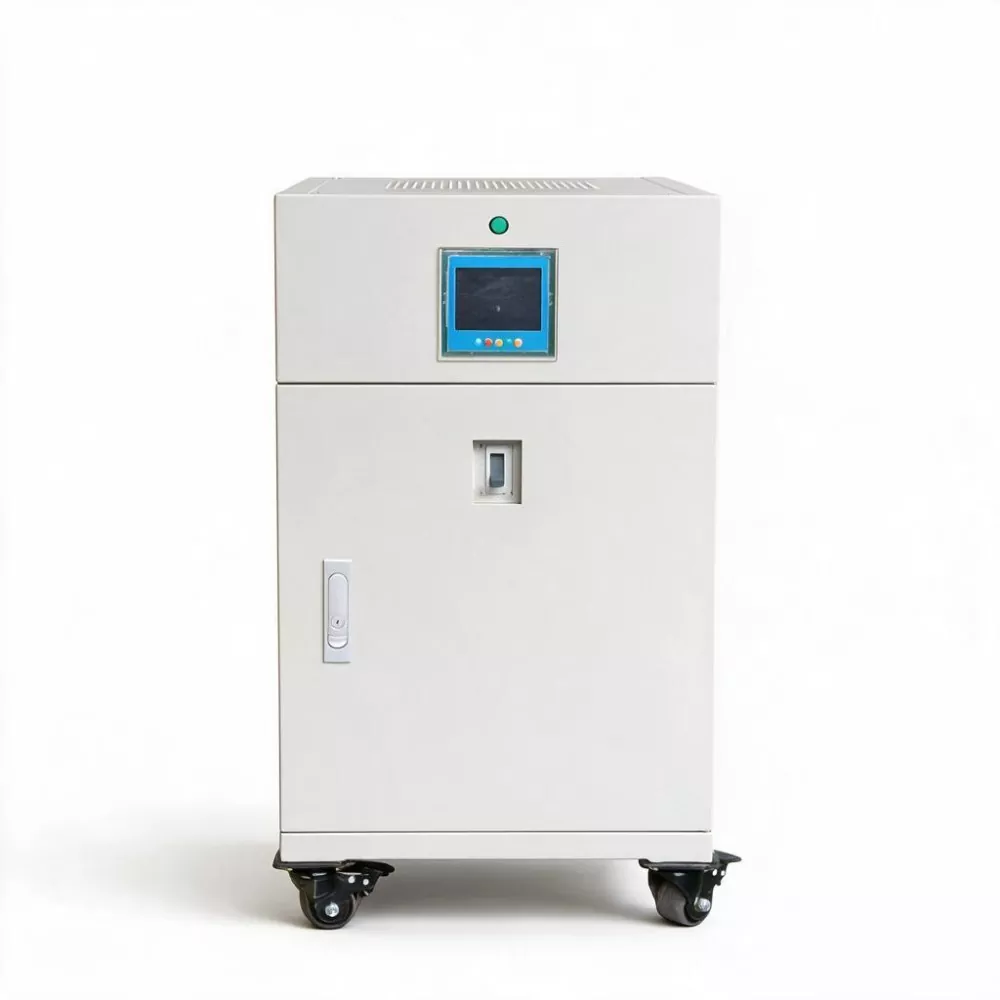

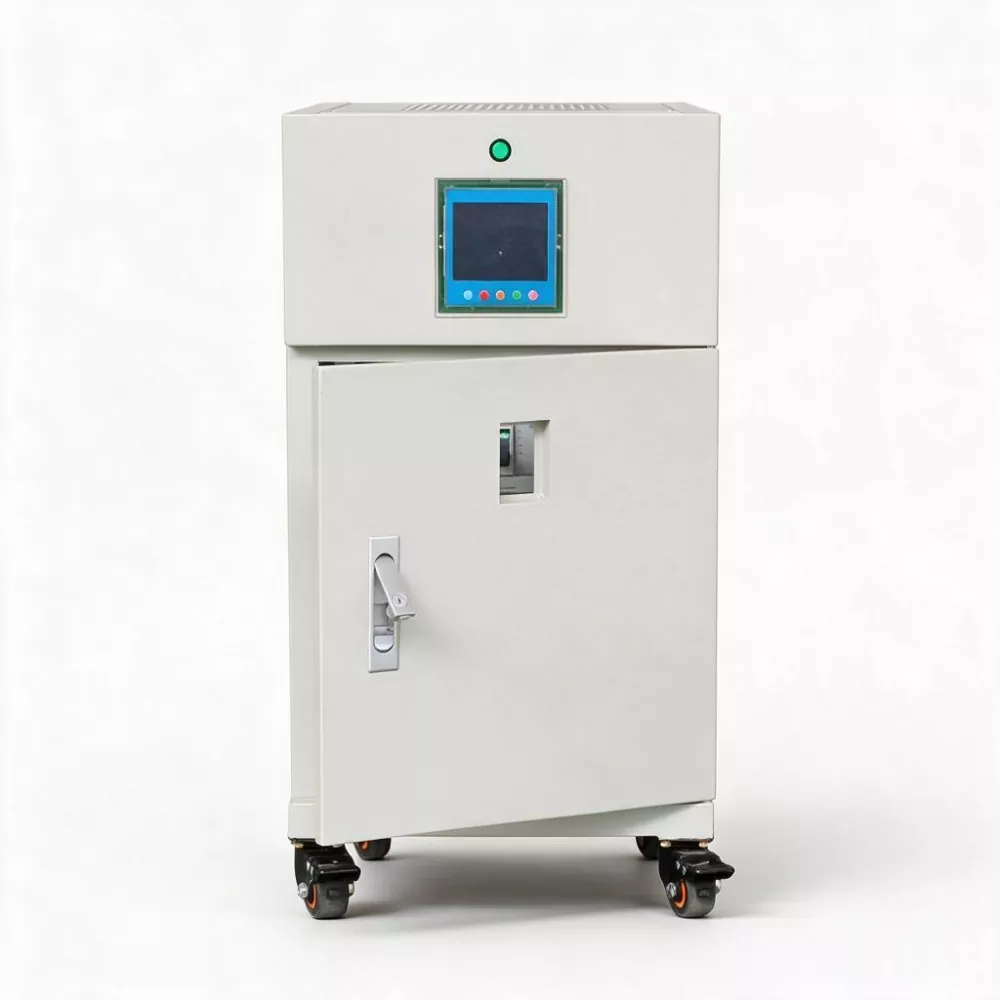

3 Fas 150kVA SCR Statisk AVR

Ett 3.0T magnetiskt resonansavbildningssystem kräver att huvudmagnetfältets enhetlighet når nivån på en del på en miljon, omkopplingsnoggrannheten för gradientspolen ska vara på mikrosekundsnivån och radiofrekvenssystemets frekvensstabilitet är bättre än 0,1 ppm. Alla dessa extremt precisa elektroniska system delar bara ett gemensamt krav - strömförsörjning.

Strömförsörjningsmiljön på sjukhus är komplex. Stor utrustning som CT-roterande anoder och DSA-högspänningsgeneratorer startar och stannar ofta, strömanvändning i angränsande golvkonstruktioner och dagliga fluktuationer i det kommunala elnätet har alla en inverkan på strömkvaliteten.

För den supraledande magneten för MRI kan spänningsfluktuationer få magneten att "släcka" (förlora supraledningsförmågan), det vill säga det supraledande tillståndet störs och det flytande heliumet avdunstar snabbt. En enda släckning kan resultera i direkta ekonomiska förluster (återinstallation av flytande helium, magnetexcitering, systemkalibrering) på 200 000 till 500 000 yuan, och de indirekta förlusterna är ännu svårare att uppskatta.

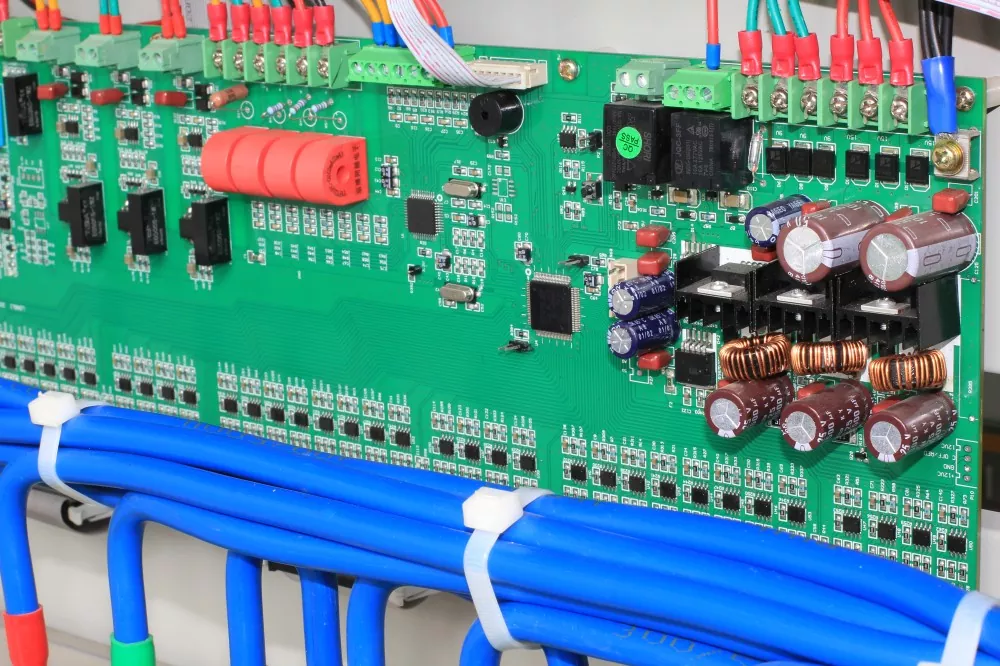

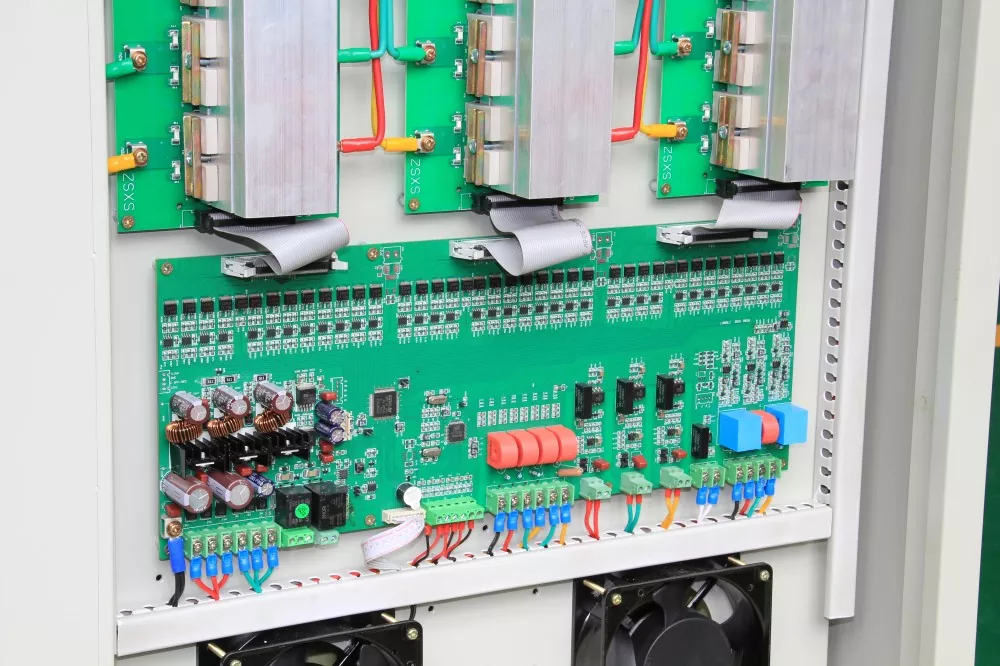

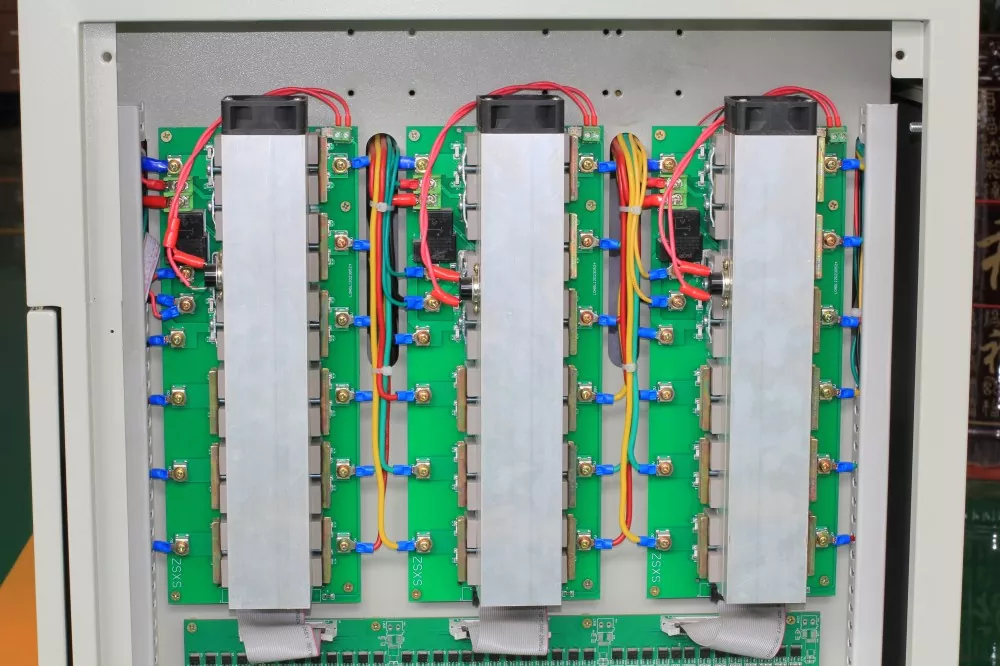

3-fas 150KVA SCR statisk AVR använder DSP digital styrkärna och SCR kontaktlös snabbkompensationsteknik. Den kan slutföra regleringen inom 10ms till 40ms när nätspänningen fluktuerar, med en stabil spänningsregleringsnoggrannhet på ±1% och en vågformsförvrängningsgrad på <0,1%.

Samtidigt antar denna 3-fas SCR Static AVR en helt beröringsfri design, utan kolborstar, inga mekaniska rörliga delar, vilket i grunden eliminerar de potentiella riskerna med traditionella spänningsregulatorer av servotyp såsom eftersläpande reglering och dålig kontakt med kolborsten.

Utrustningen är utrustad med ett standard RS485 kommunikationsgränssnitt, som kan anslutas till sjukhusets byggnadsautomationssystem (BAS) eller effektövervakningssystem. Logistikpersonalen kan se utrustningens driftstatus, trefasspänning, ström och belastningshastighet i realtid från tjänstgöringsrummet. Den programmerbara skyddsfunktionen gör det möjligt för sjukhuset att ställa in överspännings- och underspänningsskyddströsklarna enligt utrustningskraven, vilket uppnår personlig anpassning.

Produktparameter

Nyckelfunktioner

1. Snabbrespons på millisekundnivå

Svarstiden är 10 ms till 40 ms, och justeringen är klar inom en halv cykel av rutnätsfluktuationen. För avbildningsutrustning som MRT och CT betyder detta att mindre spänningsfluktuationer under skanning inte påverkar bildkvaliteten, vilket undviker upprepade skanningar och onödig strålningsexponering för patienter på grund av strömförsörjningsproblem.

2,±1% högprecisionsspänningsstabilisering

Fasspänningens noggrannhet är ±1%, mycket överlägsen de typiskt krävs ±5% för medicinsk utrustning. Stabil spänning säkerställer enhetligheten hos det statiska magnetfältet i MRI, CT-rörets glödtrådsvärmeström och konsistensen hos högspänningsgeneratorns utsignal i DSA, vilket garanterar det diagnostiska värdet för varje bild.

3. Helt kontaktlös design

Inga kolborstar, inga servomotorer, inget mekaniskt slitage. För sjukhusutrustning som fungerar dygnet runt betyder det att det inte finns något behov av att schemalägga underhållsfönster, och utrustningen kommer inte att sluta fungera på grund av fel i själva spänningsstabilisatorn. Tillförlitligheten har förbättrats från "hög sannolikhet för tillförlitlighet" till "nästan absolut tillförlitlighet".

4. Ultralåg utgångsdistorsion

Den utgående vågformens distorsionshastighet är mindre än 0,1 %, utan att generera inkrementella övertoner. Detta är avgörande för medicinsk bildåtergivningsutrustning som är mycket känslig för elektromagnetiska miljöer (särskilt RF-mottagningsspolen för MRI), för att undvika bildartefakter orsakade av harmoniska störningar.

5. Effektivitet≥99 %

Hög effektivitet innebär inte bara energibesparing och kostnadsminskning, utan innebär också att utrustningen genererar mindre värme, vilket minskar den extra belastningen på sjukhusets luftkonditioneringskylsystem. På elräkningen för stora sjukhus kan självförlusten av 3-fas 150KVA SCR Static AVR vara nästan försumbar.

6. Intelligent övervakning och personlig parameterinställning

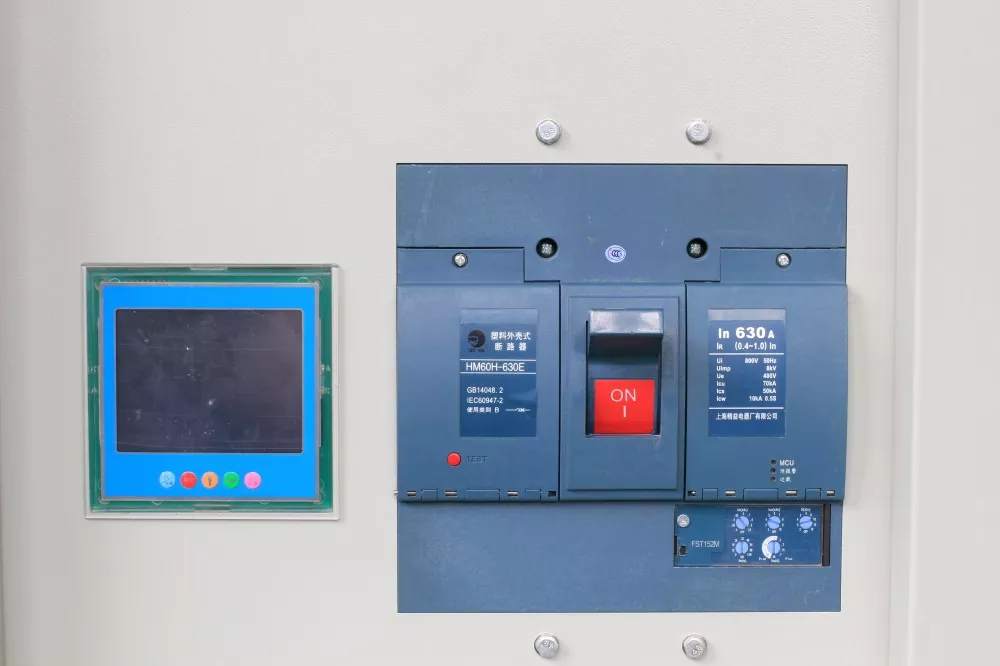

Användare kan programmera och ställa in överspänning, underspänning, överströmsskyddströsklar och spänningsstabiliseringsnoggrannhet. En digital LED-skärm visar trefasspänning, ström och effekt i realtid. RS485-kommunikationsgränssnittet stöder anslutning till BAS eller effektövervakningssystem för att uppnå centraliserad hantering.

Produktapplikationer

1. Medical Imaging Center: Ger hög renhet och stabil strömförsörjning för stor bildåtergivningsutrustning såsom MRI (magnetisk resonanstomografi), CT (datortomografi), DSA (Digital Subtraction Angiography) och DR (Digital röntgenfotografering), vilket säkerställer bildkvalitet.

2. Strålbehandlingsavdelning: Levererar stabil ström till styrsystemen och högfrekventa genererande enheter för strålbehandlingsutrustning såsom linjäracceleratorer, gammaknivar och protonbehandlingssystem, vilket säkerställer noggrannheten i behandlingsdoserna.

3. Laboratorie- och patologiavdelning: Ger stabilt effektskydd för precisionstestutrustning såsom stora biokemiska analysatorer, flödescytometrar, gensekvenserare och elektronmikroskop, vilket säkerställer noggrannheten i testresultaten.

4. Operationsrum och ICU: Tillför stabil ström till livsuppehållande utrustning såsom luftkonditionering för operationsrumsrening, anestesimaskiner, monitorer och ventilatorer, vilket säkerställer patientsäkerheten.

5. Sjukhusets huvuddistributionsrum: Kan fungera som en dedikerad inkommande linjestabilisator för bildbehandlingsbyggnaden eller medicinteknikbyggnaden, vilket ger centraliserad spänningsreglering för all medicinsk utrustning i hela byggnaden.

Anpassningstjänster

KTAC tillhandahåller OEM/ODM-tjänster, inklusive utseendefärg, förpackningsmetod, ingångs-/utgångsspänningsområde och specialfunktionsmoduler (som EMI-filterenheter, åskskyddsenheter, RS232/RS485-övervakningsgränssnitt), etc. Kontakta oss för skräddarsydda lösningar.

FAQ

1. Vilka är de specifika effektkraven för MRT-utrustning?

Kärnkomponenten i MRI - den supraledande magneten - kräver extremt stabil excitationsström, gradientspolarna behöver exakt spänning för att generera ett linjärt gradientfält, och radiofrekvenssystemet kräver en strömkälla med extremt låga övertoner för att stimulera och ta emot signaler. Eventuella spänningsfluktuationer och övertonsstörningar kommer att direkt påverka bildkvaliteten (vilket resulterar i artefakter eller en minskning av signal-brusförhållandet), och i allvarliga fall kan till och med orsaka att magneten överhettas. SBWZ-150KVAs noggrannhet på ±1 % och <0,1 % distorsionsgrad kan till fullo uppfylla dessa krav.

2. Om sjukhuset redan har en UPS, behövs det fortfarande en spänningsstabilisator?

Ja. UPS:s kärnfunktion är att hantera strömavbrott. Även om dess utgång är stabil är UPS-enhetens ingångssida också känslig för spänningsfluktuationer - frekventa spänningsfluktuationer kommer att påskynda åldrandet av de interna batterierna i UPS-enheten och förkorta utbytescykeln (från 3-5 år till 1-2 år). Utplacering av SBWZ-150KVA på framsidan av UPS-enheten kan förlänga UPS-enhetens och batteriernas totala livslängd och minska de långsiktiga drift- och underhållskostnaderna för sjukhuset.

3. Kommer utrustningsfel att påverka driften av medicinsk utrustning?

Nr SBWZ-150KVA har en inbyggd automatisk bypass-funktion. I händelse av intern utrustningsfel eller överbelastning kommer den automatiskt att växla till direkt strömförsörjningsläge från nätet, vilket säkerställer kontinuerlig strömförsörjning för medicinsk utrustning. Samtidigt avges ett ljud- och visuellt larm på panelen för att varna underhållspersonalen att hantera det snabbt. Efter att underhållet är klart kan utrustningen kopplas tillbaka till stabilt spänningsläge utan att stoppa driften.

4. Är denna utrustning lämplig för energidistributionsrenovering av gamla sjukhus?

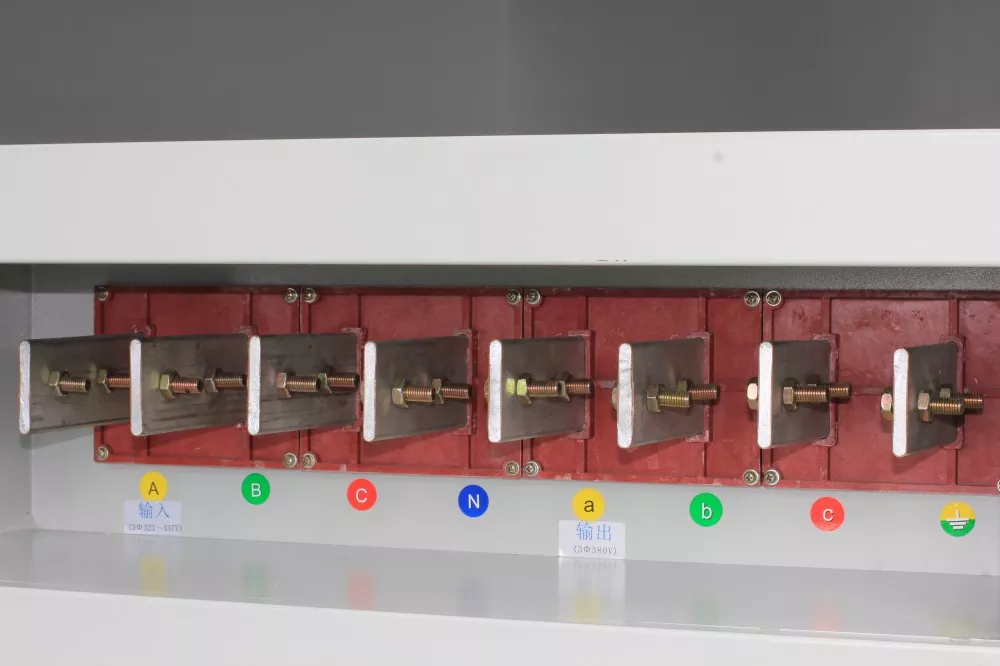

Ja. 3-fas 150KVA SCR statisk AVR använder standard trefas femtrådsanslutning. Metoderna för inkommande och utgående linje kan anpassas enligt kraven på plats (top-in-top-out/ bottom-in-bottom-out/side-in-side-out). För sjukhus med begränsat kraftdistributionsutrymme kan våra ingenjörer tillhandahålla undersökningar och storleksanpassningstjänster på plats för att säkerställa att utrustningen installeras smidigt.

5. Vilken ljudnivå har denna utrustning? Kommer det att påverka sjukhusmiljön?

SBWZ-150KVA använder intelligenta temperaturstyrda fläktar. När belastningen är lätt eller omgivningstemperaturen är låg, arbetar fläktarna med låg hastighet eller stannar. Ljudet är extremt lågt (mindre än 55dB). Även under fulla förhållanden är ljudnivån mycket lägre än bakgrundsljudet i sjukhusets utrustningsrum, och det kommer inte att orsaka störningar i sjukhusmiljön.
