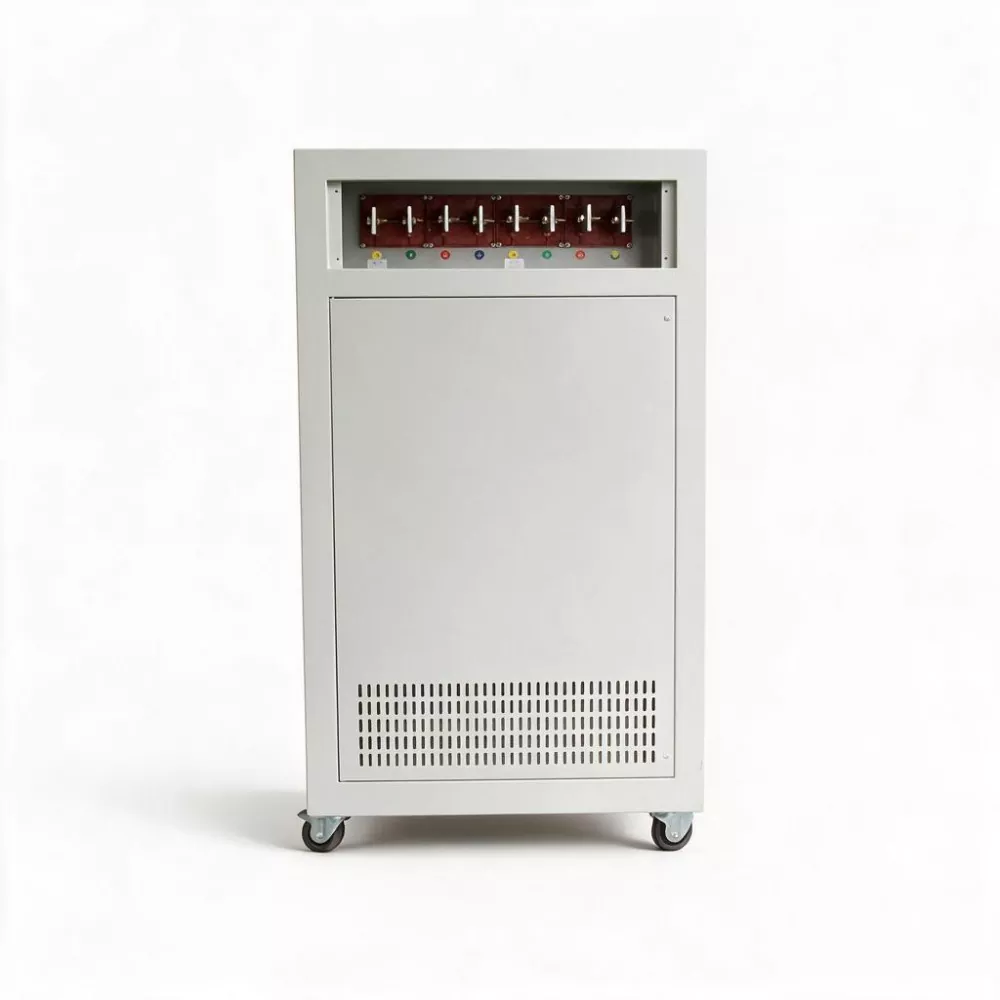

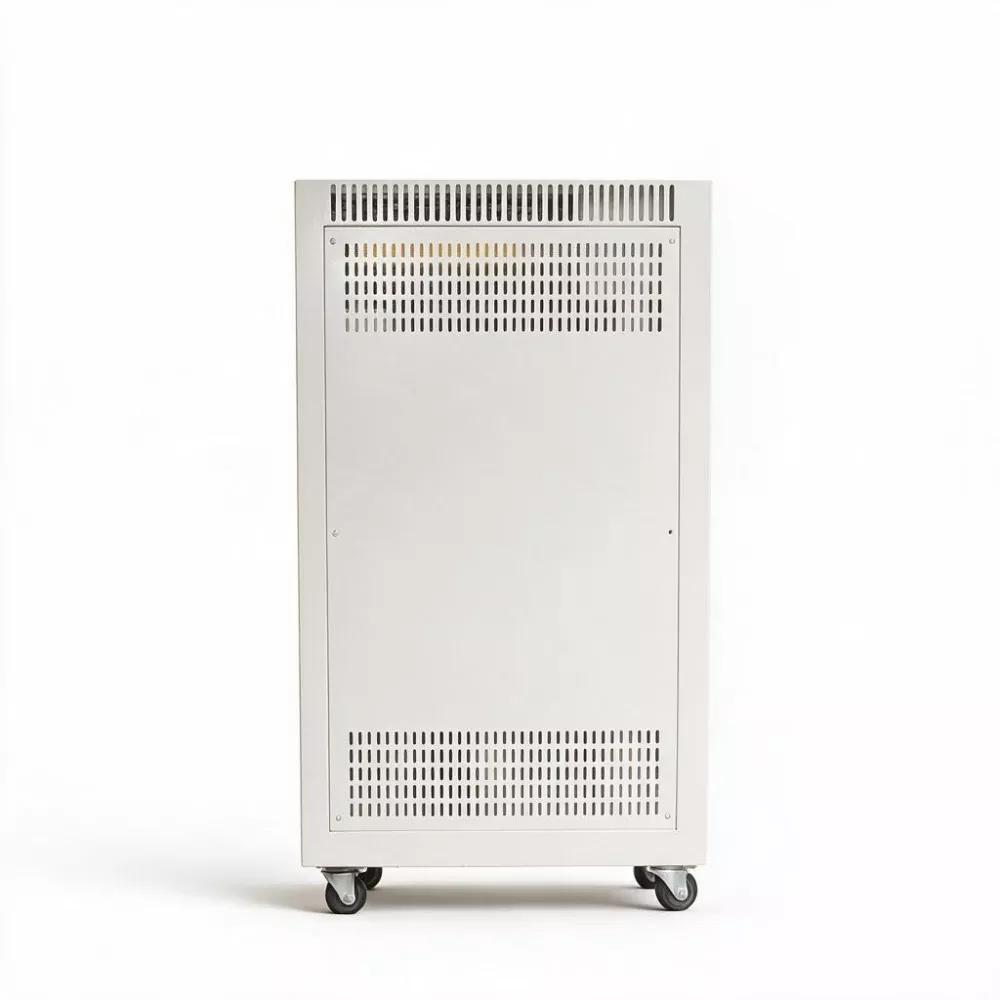

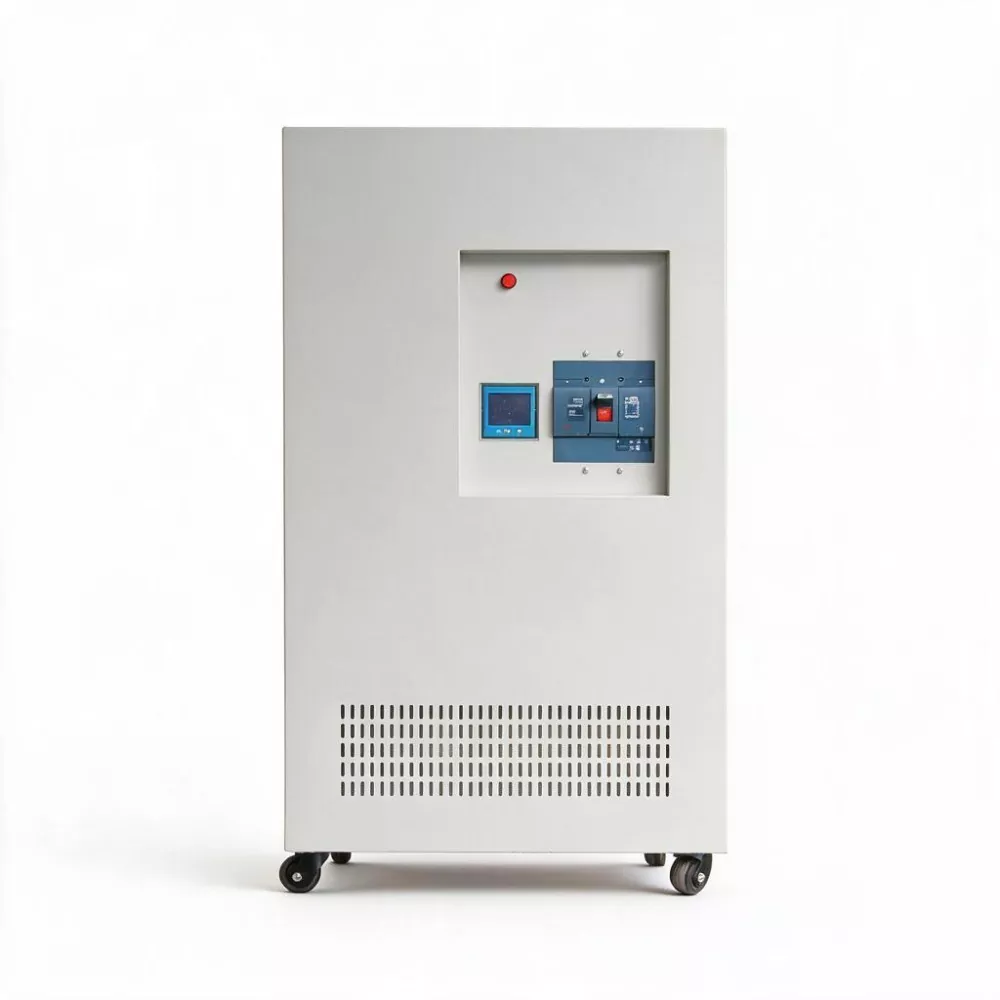

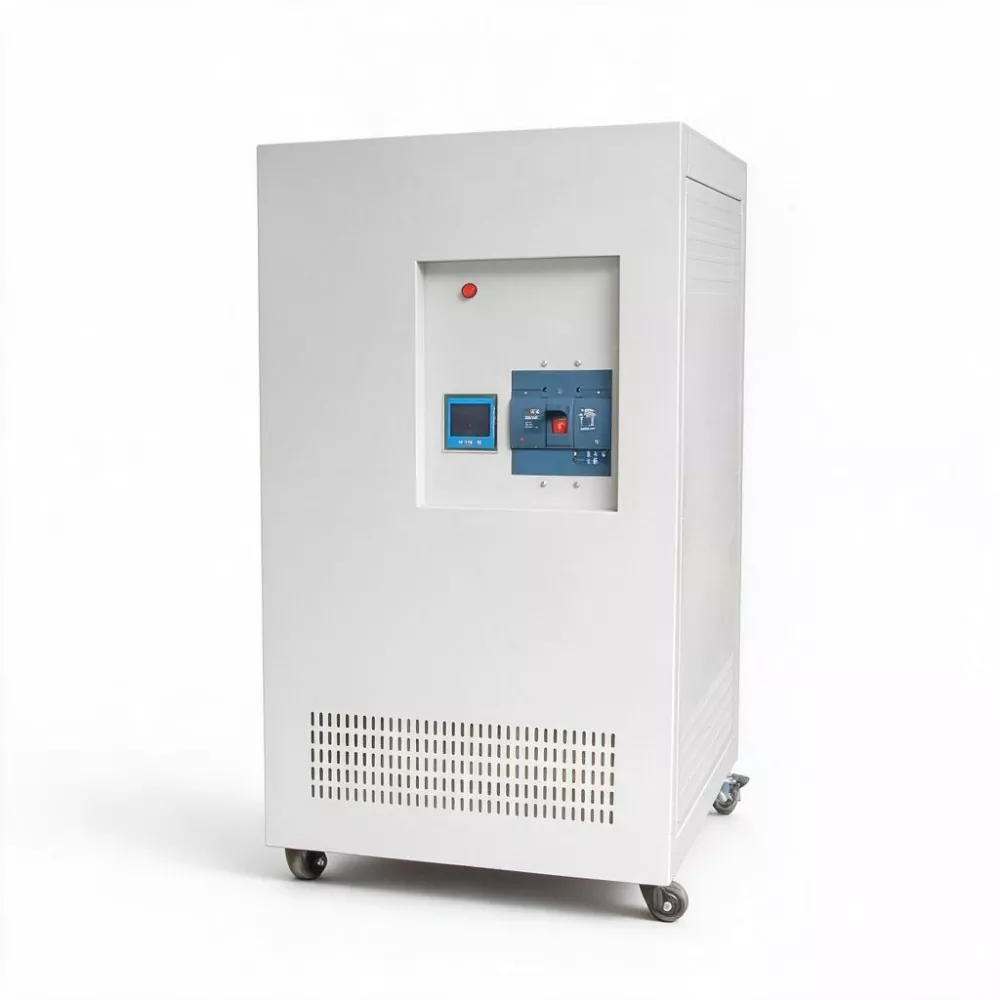

3 Fas 500kVA SCR Statisk AVR

3 Phase 500KVA SCR Static AVR är en digital kontaktlös spänningsstabiliseringsenhet med hög kapacitet som är skräddarsydd för moderna industriparker och precisionstillverkningszoner. Med en nominell kapacitet på 500KVA och utgångsström på 760A, använder den digital DSP-kontroll och SCR-snabbkompensationsteknik för att uppnå ±1 % högprecisionsspänningsreglering inom 10–40ms svarstid.

Utöver grundläggande spänningsfluktuationskorrigering tillhandahåller enheten passiv harmonisk isolering för att undertrycka nätdistorsion orsakad av icke-linjära belastningar och stöder datasammankoppling med park EMS, APF och SVG-system, vilket möjliggör systematisk optimering av strömkvaliteten för industriella kraftdistributionssystem.

Produktparameter

Nyckelfunktioner

1. Stor kapacitet på parknivå

Märkkapacitet 500KVA, utström 760A. 3 Fas 500KVA SCR Statisk AVR kan installeras direkt på ingångssidan av parkens huvuddistribution eller stora verkstads transformatorstation, vilket ger centraliserat spänningsstabiliseringsskydd för hela distributionsbussen (täcker dussintals enheter och tusentals kvadratmeter produktionsyta).

2. Ultrasnabb respons inom 10ms till 40ms

När det överlägsna elnätet upplever spänningsfall eller spänningsfluktuationer orsakade av uppstart av stora utrustningsgrupper i parken, kan SBWZ-500KVA slutföra kompensationen inom millisekunder, vilket förhindrar strömfluktuationer från att spridas över parken och säkerställer kontinuiteten i strömförsörjningen för alla anslutna enheter.

3. Naturlig harmonisk dämpning

Genom den elektromagnetiska kopplingseffekten av isoleringstransformatorn har den en 30 % till 50 % dämpningseffekt på de karakteristiska övertonerna (5:e, 7:e, 11:e, etc.) som genereras på lastsidan. När den används i kombination med aktiva effektfilter (APF) kan den uppnå övergripande harmonisk förvaltningsöverensstämmelse för parken.

4. Effektivitet ≥ 99 %

Baserat på en kapacitet på 500KVA och en genomsnittlig årlig belastning på 60 % kan SBWZ-500KVA spara ungefär (500 × 0,6 × 4 % × 8760) ≈ 105 000 kWh el per år jämfört med traditionella spänningsstabilisatorer av servotyp (med en verkningsgrad på 96%). För stora parker kan varje enhet spara cirka 70 000 till 80 000 yuan i elkostnader per år (baserat på ett industriellt elpris på 0,7 yuan per kWh), med betydande ekonomiska fördelar.

5. Helt kontaktlös design

Inga kolborstar, inga servomotorer, inget mekaniskt slitage, vilket eliminerar risken för strömavbrott orsakade av mekaniska fel i traditionella spänningsstabilisatorer. För industriparker som kräver en strömförsörjningstillförlitlighet på 99,99 % är denna funktion avgörande.

6. Power Quality Gateway-funktion

Standard RS485 kommunikationsgränssnitt (Modbus-RTU), utbyggbart till Ethernet-kommunikation. Realtidsuppladdning av trefasspänning, ström, effekt, harmonisk distorsionshastighet, etc. data till EMS-plattformen, som arbetar i samordning med front-end-enheterna för reaktiv effektkompensation (SVG, kondensatorbanker) och APF för att bygga ett komplett ledningssystem för sluten krets av strömkvalitet.

Produktapplikationer

1. Högteknologisk industripark: Tillhandahåller centraliserad energikvalitetshantering för lågspänningsbussen i huvuddistributionsrummet i parken, vilket säkerställer strömförsörjningskvaliteten för företag som informationsteknik, biomedicin och precisionsinstrument i parken.

2. Huvuddistributionssystem för stor tillverkningsfabrik: Installerad på sidan av fabrikens huvudskåp, 3-fas 500KVA SCR Static AVR ger spänningsstabilitet och harmoniskt isoleringsskydd för hela fabriksområdet (som täcker flera verkstäder).

3. Tillverkning av halvledare och paneler: Ger fabriksomfattande spänningsstabiliseringsskydd för anläggningssystemen (MAU, FFU, kylaggregat, luftkompressorgrupper) i waferfabriker och panelfabriker, vilket säkerställer stabiliteten hos miljöparametrar i rena verkstäder.

4. Ny energiindustribas: Används för kraftdistributionssystem i solcellsmodulfabriker och superfabriker för litiumbatterier, vilket eliminerar spänningsfluktuationer orsakade av storskalig start-stopp av produktionsutrustning på produktionslinjerna och säkerställer en stabil drift av automatiserade produktionslinjer.

5. Microgrid Node of Industrial Park: Fungerar som nav för spänningsstabilisering i parkens mikronät (solcell + energilagring + laddstationer), koordinerar utbud och efterfrågan mellan distribuerade kraftkällor och belastningar.

Anpassningstjänster

KTAC tillhandahåller omfattande OEM/ODM-anpassning för SBWZ-500KVA för att möta specifika projektkrav, anläggningsförhållanden och varumärkesspecifikationer.

Spänningskonfiguration: Ingångsspänningsområde (standard ±20 %, bredare tillgänglig på begäran) och utspänning (380V/400V/415V) fabriksinställda för att matcha ditt distributionssystem.

Kapsling och skydd: Standard IP20 för installation inomhus; IP54-uppgradering tillgänglig för utomhus- eller dammiga miljöer, med valfria solskydd, värmeisolering och värme-/avfuktningsmoduler.

Kommunikation och övervakning: RS485 (Modbus-RTU) standard; valfria Ethernet-, Profibus-DP- eller industriella IoT-moduler för integration med EMS-, SCADA- eller DCS-plattformar.

Funktionella moduler: Inbyggd EMI-filtrering, överspänningsskydd (SPD) eller dedikerade APF/SVG-koordinationsgränssnitt kan integreras på begäran.

Parallell drift: Redundanta parallella konfigurationer (2 eller 3 enheter) med lastdelning och automatisk failover, konstruerad för verksamhetskritiska applikationer som kräver 99,99 % tillgänglighet.

Varumärke och dokumentation: Anpassad färg, logotyptryck, förpackningsdesign och flerspråkiga manualer skräddarsydda för dina varumärkeskrav.

FAQ

1. Vilka är skillnaderna mellan SBWZ-500KVA, APF och SVG? Hur fungerar de tillsammans?

· SBWZ-500KVA är ansvarig för spänningsstabiliteten: den kompenserar snabbt för spänningsfluktuationer och håller spänningen inom ±1 %.

· APF ansvarar för övertonskontroll: den kompenserar dynamiskt och filtrerar de karakteristiska övertonerna som genereras av belastningen.

· SVG ansvarar för reaktiv effektkompensation: den kompenserar snabbt och dynamiskt för systemets reaktiva effekt, vilket förbättrar effektfaktorn.

De tre kompletterar varandra. SBWZ-500KVA laddar upp data om strömkvalitet via kommunikationsgränssnittet till EMS-plattformen, och EMS schemalägger intelligent aktiveringen av APF och SVG baserat på systemstatus, vilket bildar ett komplett ledningssystem för sluten strömkvalitet.

2. Vilka är kraven på front-end elektrisk utrustning som motsvarar en kapacitet på 500KVA?

Märkströmmen för trefas 380V 500KVA är cirka 760A. Det rekommenderas att konfigurera en kretsbrytare av ramtyp (ACB) med en kapacitet på inte mindre än 1000A i fronten. Kopparskenan för den inkommande ledningen rekommenderas att vara av TMY 80×6mm eller större specifikationer, och den inkommande kabeln rekommenderas att vara 2 YJV 3×185mm² + 2×95mm² parallellt eller en enkel YJV 3×300mm² + 2×150mm². Den specifika konfigurationen måste beräknas utifrån det faktiska distributionssystemdiagrammet och längden på ledningen.

3. Kan 3 Phase 500KVA SCR Static AVR installeras i en utomhusmiljö?

Standard SBWZ-500KVA är en inomhusinstallationstyp (med skyddsnivå IP20). Om utomhusinstallation (t.ex. i ett distributionsrum av containertyp eller understation av boxtyp utomhus) krävs, kan skyddsnivån uppgraderas till IP54 (för damm- och stänkskydd), och ytterligare solskydd, värmeisoleringsskikt och värmeavfuktningsanordningar kan läggas till. Vänligen informera oss om installationsmiljöförhållandena i förväg.

4. Hur kan flera SBWZ-500KVA-enheter konfigureras för redundant parallelldrift?

Genom ett dedikerat parallellt styrskåp kan två eller tre 500KVA stabilisatorer drivas parallellt. Det parallella systemet stöder lastfördelning och redundansbackup - när en enhet misslyckas eller kräver underhåll kan de återstående enheterna automatiskt ta på sig alla laster. Det parallella schemat måste bestämmas under projekteringsstadiet. Kontakta våra systemingenjörer för detaljerade konfigurationsplaner.

5. Finns det några särskilda hänsyn vid transport och installation av utrustningen?

Nettovikten för SBWZ-500KVA är 886 kg. Vid transport krävs gaffeltruckar eller lyftutrustning. Skåpets botten har standarduttag för gaffeltruckar och lyftringar. Grunden för installation bör gjutas med C30-betong och reserverade skruvhål för utrustningsfixering. Efter att skåpet är på plats behöver det jämnas (med en tolerans på ±2 mm/m), och sedan ska kopparskenor för inkommande och utgående ledningar anslutas.
