KTACtillhandahåller kraftkvalitetslösningar för krävande industriella miljöer, och dess3 Fas 500kVA SCR Statisk AVRär designad för applikationer där stabil trefasspänning är avgörande för tillförlitlig drift av utrustningen. Genom att kombinera krafthantering med hög kapacitet med SCR-reglering i fast tillstånd, kan denna typ av statisk AVR hjälpa industriella användare att hantera spänningsfluktuationer utan att förlita sig på mekaniska omkopplingskomponenter.
En 3-fas 500kVA SCR Static AVR är en automatisk spänningsregleringslösning med hög kapacitet avsedd för industriella elektriska system som kräver kontrollerad och stabil spänning. 500kVA-klassningen gör den lämplig för betydande elektriska belastningar, medan SCR-baserad statisk reglering möjliggör snabb elektronisk justering. Jämfört med konventionella mekaniskt styrda spänningsstabilisatorer kan en statisk AVR ge snabbare respons och minska slitaget i samband med rörliga kopplingsdelar. För fabriker, produktionslinjer, automationssystem, datakänslig utrustning och andra effektkritiska applikationer kräver valet av rätt AVR hänsyn till spänningsområde, belastningsegenskaper, faskonfiguration, installationsförhållanden, skyddsfunktioner och underhållskrav.
Innehållsförteckning
- Vad är en 3-fas 500kVA SCR statisk AVR?
- Varför spelar SCR-teknik någon roll i statiska AVR-system?
- Vilka är de viktigaste funktionerna att utvärdera?
- Viktiga tekniska överväganden i korthet
- Var kan en 500kVA statisk AVR användas?
- Hur ska du välja rätt industriell AVR?
- Vilka operativa fördelar kan företag förvänta sig?
- Vanliga frågor
- Slutsats

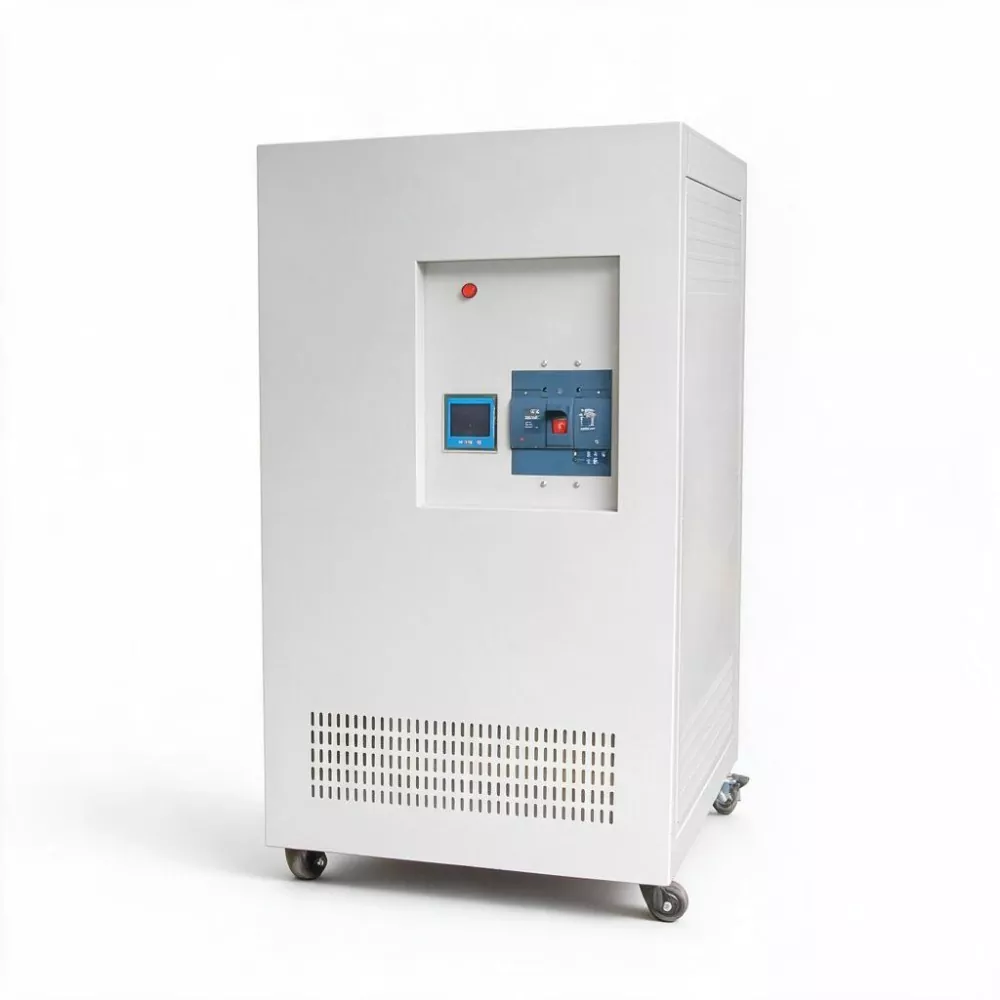

Vad är en 3-fas 500kVA SCR statisk AVR?
En 3-fas 500kVA SCR Static AVR är en automatisk spänningsregulator designad för att stabilisera spänningen i ett trefas elektriskt system med en nominell skenbar effektkapacitet på 500kVA. TermenSCRhänvisar till en kiselstyrd likriktare, en halvledaromkopplingsanordning som används för att styra elektrisk kraft elektroniskt.
Till skillnad från traditionella servostabilisatorer som är beroende av motordrivna mekaniska komponenter, använder en statisk SCR AVR elektronisk omkoppling och kontroll. Denna design är särskilt relevant där spänningsstörningar måste korrigeras snabbt och där frekventa mekaniska rörelser kan öka underhållskraven.
För stora industriella belastningar är spänningsstabilitet inte bara en fråga om bekvämlighet. Spänning som konsekvent ligger utanför det föredragna driftsområdet kan påverka motorer, automationsutrustning, styrsystem, produktionsmaskiner och känsliga elektroniska enheter. En korrekt specificerad statisk AVR kan därför bli en viktig komponent i en övergripande energikvalitetsstrategi.
Varför spelar SCR-teknik någon roll i statiska AVR-system?
Den största skillnaden för en SCR statisk AVR är dess beröringsfria elektroniska regleringsmetod. Halvledaromkoppling gör att regulatorn kan justera spänningen utan att vara beroende av mekaniska kontakter som rör sig över en lindning.
Denna arkitektur kan erbjuda flera praktiska fördelar:
- Snabb spänningskorrigering:Elektronisk omkoppling kan reagera snabbt på förändringar i det inkommande utbudet.
- Ingen motordriven justering:Regleringsprocessen kräver inte att en mekanisk servomotor rör sig kontinuerligt.
- Minskat mekaniskt slitage:Färre rörliga regleringskomponenter kan förenkla långsiktigt underhåll.
- Lämplighet för dynamiska belastningar:Snabb korrigering kan vara användbar där industriella belastningar ändras ofta.
- Kontinuerlig automatisk drift:Styrsystemet kan övervaka elektriska förhållanden och reglera uteffekten automatiskt.
Branschexempel på statiska SCR-regulatorer visar att trefasmodeller finns tillgängliga över ett brett kapacitetsområde, inklusive system av 500kVA-klass. Tekniska konfigurationer varierar beroende på tillverkare, så inspänning, utspänning, reglernoggrannhet, svarsegenskaper, kylnings- och skyddsfunktioner bör alltid bekräftas mot den faktiska projektspecifikationen.
Vilka är de viktigaste funktionerna att utvärdera?
Högeffekts trefaskapacitet
500kVA-klassificeringen placerar denna AVR-kategori för betydande elinstallationer snarare än små kontorsbelastningar. Före installationen bör ingenjörer beräkna den faktiska anslutna lasten, startström, behovsprofil, effektfaktor och förväntad framtida expansion.
Statisk SCR-reglering
SCR-teknik ger elektronisk spänningsjustering. Detta är särskilt relevant för applikationer där snabb spänningskorrigering och frekvent reglering krävs.
Automatisk övervakning och kontroll
En industriell AVR bör kontinuerligt övervaka relevanta elektriska parametrar och automatiskt reglera uteffekten enligt det konfigurerade driftområdet. Ett tydligt kontrollgränssnitt kan också underlätta idrifttagning och rutininspektion.
Skyddsfunktioner
Utrustning för spänningsreglering med hög kapacitet bör utvärderas tillsammans med dess skyddsarkitektur. Beroende på den specifika designen kan skyddet omfatta tillstånd som överspänning, underspänning, överbelastning, kortslutning, fasrelaterade fel, överhettning och onormala driftsförhållanden.
Industriell installationsdesign
Vid 500kVA blir fysisk installation ett viktigt tekniskt övervägande. Projektgruppen bör granska kapslingens dimensioner, ventilation, värmeavledning, kabeldragning, underhållsavstånd, jordning, miljöförhållanden och åtkomst för servicepersonal.
Viktiga tekniska överväganden i korthet
| Parameter | Vad du ska kontrollera | Varför det spelar roll |
|---|---|---|
| Nominell kapacitet | 500kVA | Definierar den avsedda skenbara kraftkapaciteten för systemet. |
| Faskonfiguration | Tre fas | Måste matcha webbplatsens elektriska distributionsarkitektur. |
| Reglerteknik | SCR statisk kontroll | Ger elektronisk, beröringsfri spänningsjustering. |
| Ingångsspänning | Bekräfta enligt projektkrav | Bestämmer om AVR matchar det tillgängliga elnätet eller generatorn. |
| Utspänning | Bekräfta enligt ansluten utrustning | Säkerställer att nedströmsutrustning får den spänning som krävs. |
| Frekvens | 50Hz, 60Hz eller projektspecifika krav | Måste överensstämma med elsystemet och anslutna laster. |
| Skydd | Överspänning, underspänning, överbelastning och andra tillämpliga funktioner | Stöder säkrare och mer pålitlig drift. |
| Kyl | Verifiera det specificerade kylarrangemanget | Korrekt värmehantering är viktig för kontinuerlig drift med hög effekt. |
Notera: Exakta elektriska specifikationer bör bekräftas med tillverkaren av utrustningen innan köpet eftersom konfiguration, spänningsområde, noggrannhet, dimensioner, skydd och andra parametrar kan variera mellan AVR-modeller.
Var kan en 500kVA statisk AVR användas?
En trefas statisk AVR med hög kapacitet kan övervägas för industrianläggningar där spänningsfluktuationer kan störa utrustningens prestanda eller produktionskontinuitet. Typiska applikationsområden inkluderar:
- Tillverkningsanläggningar:Stöder stabila kraftförhållanden för produktionsmaskiner och automatiserade system.
- CNC och precisionsutrustning:Hjälper till att upprätthålla en mer konsekvent elförsörjning för känslig styrelektronik.
- Industriell automation:Användbar för anläggningar som innehåller PLC-styrd utrustning, frekvensomriktare, sensorer och styrskåp.
- Kommunikations- och elektronisk utrustning:Kan hjälpa till att hantera matningsspänningsinstabilitet som påverkar känsliga elektroniska system.
- Utskrifts- och bearbetningsutrustning:Stabil spänning kan stödja konsekvent maskindrift under långa produktionscykler.
- Kommersiella och infrastrukturanläggningar:Kan appliceras där stora trefaslaster kräver automatisk spänningsreglering.
Lämpligheten för en AVR bör alltid bestämmas utifrån den faktiska elektriska miljön snarare än från enbart kapaciteten. En 500kVA-klassificering betyder inte automatiskt att varje 500kVA-lastprofil är lämplig för samma konfiguration.
Hur ska du välja rätt industriell AVR?
Att välja en 3-fas 500kVA SCR statisk AVR bör börja med en teknisk bedömning av det elektriska systemet. Följande checklista kan hjälpa köpare att organisera de tekniska kraven innan de begär en offert:
- Registrera den inkommande spänningen.Identifiera den nominella spänningen och det faktiska fluktuationsområdet på installationsplatsen.
- Beräkna den verkliga belastningen.Tänk på nuvarande driftbehov, toppbehov, motorstartegenskaper och planerad expansion.
- Identifiera känslig utrustning.Bestäm om CNC-maskiner, elektronik, automationssystem, medicinsk utrustning eller andra precisionslaster är anslutna.
- Bekräfta trefaskonfiguration.Kontrollera antalet ledningar, nollkrav, jordningsarrangemang och fasbalans.
- Definiera utgångskrav.Erforderlig reglerad spänning och tillåtna tolerans bör specificeras före upphandling.
- Granska alternativen för skydd och förbikoppling.Krav på underhåll och felhantering bör ingå i specifikationen.
- Kontrollera installationsvillkoren.Temperatur, luftfuktighet, damm, ventilation, höjd över havet, inomhus/utomhus plats och underhållsutrymme kan påverka valet av utrustning.
För köpare som jämför industriella spänningsstabiliseringslösningar är en användbar referenspunkt skillnaden mellan SCR statisk AVR-teknik och konventionell servobaserad reglering. Det lämpliga valet beror på erforderlig respons, belastningsegenskaper, miljöförhållanden, servicestrategi och total systemdesign.
Vilka operativa fördelar kan företag förvänta sig?
Värdet på en AVR med hög kapacitet sträcker sig längre än att bara ändra spänning. När den är korrekt dimensionerad och installerad kan spänningsreglering vara en del av en bredare strategi för att förbättra elektrisk konsistens.
Potentiella operativa fördelar inkluderar:
- Mer konsekventa spänningsförhållanden för nedströmsutrustning.
- Minskad exponering för spänningsfluktuationer inom regulatorns designade driftområde.
- Snabb elektronisk respons jämfört med mekaniskt justerade reglersystem.
- Mindre beroende av rörliga mekaniska justeringskomponenter.
- Förbättrad lämplighet för kontinuerligt arbetande industrisystem.
- En mer strukturerad metod för att hantera krav på elkvalitet.
En AVR är dock inte ett universellt substitut för annan kraftkvalitetsutrustning. Spänningsreglering, överspänningsskydd, harmonisk filtrering, effektfaktorkorrigering, reservkraft och avbrottsfri strömförsörjning löser olika elektriska problem. En fullständig projektbedömning bör avgöra vilka funktioner som faktiskt krävs.
Vanliga frågor
Vad betyder 500kVA i en statisk AVR?
500kVA representerar den nominella skenbara effektkapaciteten för AVR. Den praktiskt användbara belastningen beror på utrustningens konfiguration, effektfaktor, driftsförhållanden, belastningstyp och tillverkarens specificerade gränser.
Varför använda SCR-teknik istället för ett mekaniskt servosystem?
SCR-teknik använder halvledaromkoppling snarare än motordriven mekanisk justering. Detta kan ge snabb elektronisk reglering och minska mekaniskt slitage, vilket gör statisk reglering attraktiv för applikationer med dynamiska elektriska belastningar.
Är en 3-fas 500kVA SCR statisk AVR lämplig för varje fabrik?
Nej. Kapaciteten ensam avgör inte lämpligheten. Ingenjörer bör verifiera inspänning, utspänning, fluktuationsområde, frekvens, belastningsprofil, faskonfiguration, miljöförhållanden, skyddskrav och installationsutrymme innan de väljer en modell.
Vilken utrustning kan dra nytta av spänningsstabilisering?
Industriella maskiner, CNC-system, automationsutrustning, elektroniska styrsystem, kommunikationsutrustning, tryckmaskiner och andra spänningskänsliga belastningar kan gynnas när instabil matningsspänning påverkar driften.
Vilken information ska jag lämna när jag begär en AVR-offert?
Ange erforderlig kapacitet, in- och utspänning, frekvens, trefaskabelkonfiguration, spänningsvariationsområde, belastningstyp, installationsmiljö, skyddskrav och eventuella speciella kommunikations- eller bypasskrav. En lastlista eller elektriskt enlinjediagram kan också hjälpa ingenjörer att bestämma lämplig konfiguration.
Slutsats
A 3 Fas 500kVA SCR Statisk AVRär designad för trefasspänningsreglering med hög kapacitet där snabb elektronisk styrning och stabila effektförhållanden är viktiga. Dess SCR-baserade arkitektur, kapacitet för automatisk reglering och kapacitet i industriell skala gör denna teknik relevant för tillverkning, automation, precisionsmaskiner och andra strömkänsliga applikationer. För ett tillförlitligt projektresultat bör köpare utvärdera hela den elektriska miljön snarare än att välja en AVR baserad enbart på 500kVA-klassificeringen. Om du planerar ett högeffekts spänningsstabiliseringsprojekt och behöver hjälp med att bekräfta lämplig konfiguration,kontakta osspå KTAC för att diskutera dina spänningskrav, belastningsegenskaper, installationsförhållanden och applikationsbehov.
