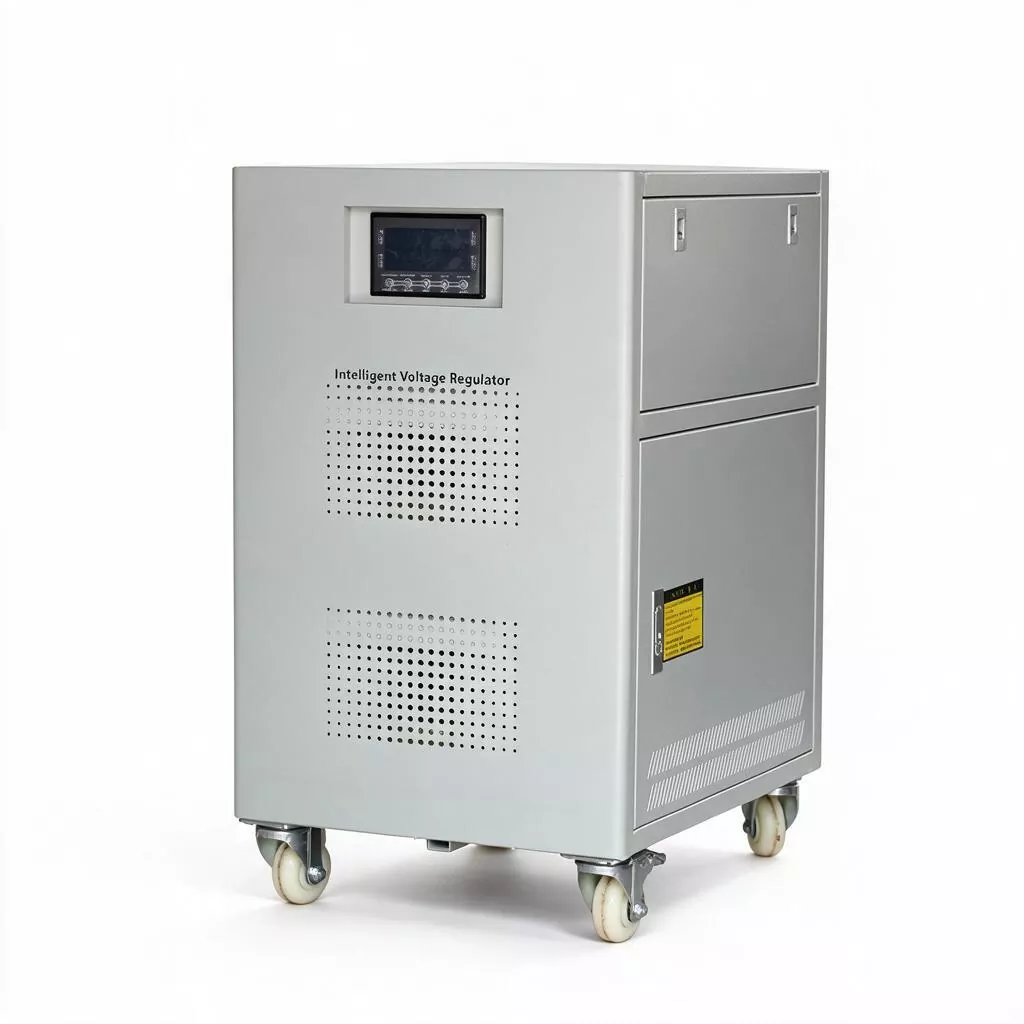

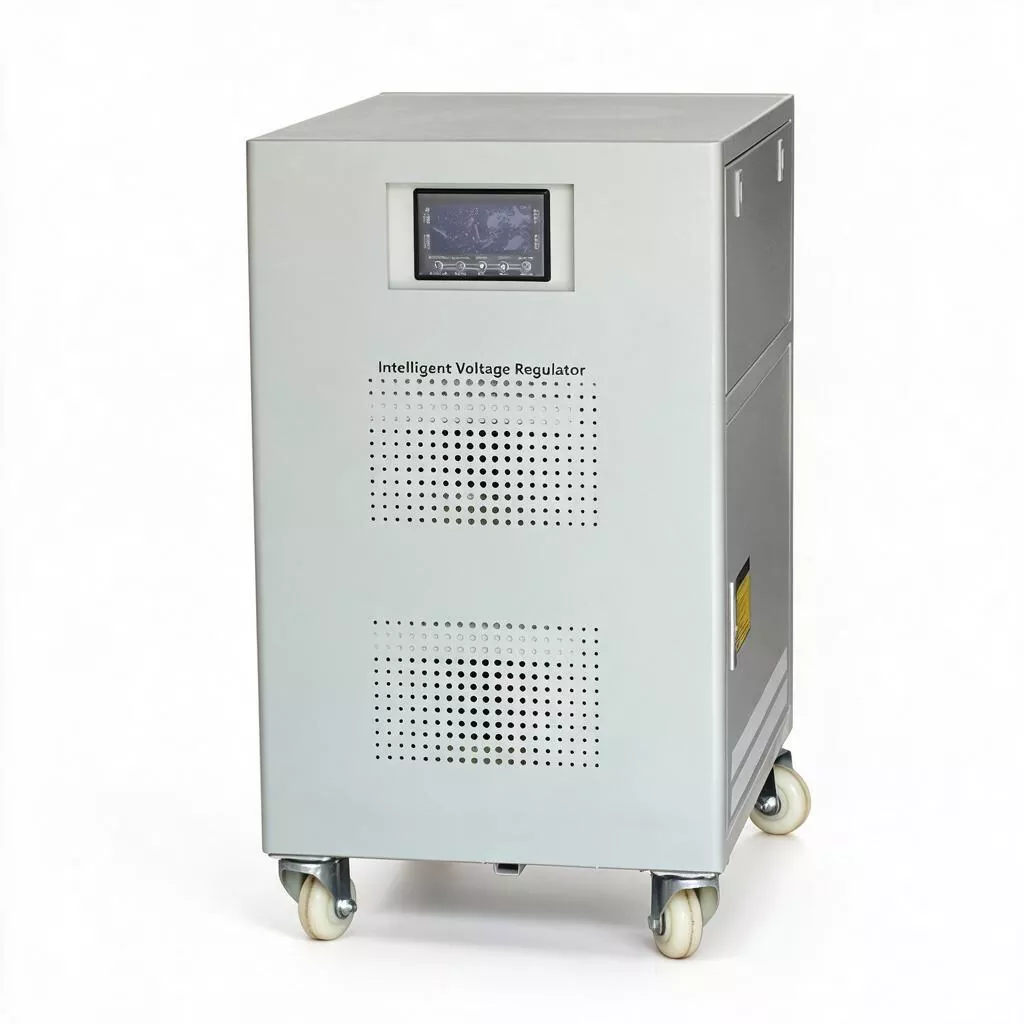

3-fas 20kVA servomotor AVR

Konkurrensen inom modern tillverkning är till stor del en tävling om total utrustningseffektivitet (OEE). Bland de många faktorerna som påverkar OEE, förbises strömkvaliteten ofta, men det är ofta en primär bov bakom oplanerade driftstopp.

Spänningssänkningar kan störa PLC-styrprogram och utlösa larmavstängningar i servodrifter; bibehållen hög spänning accelererar motorisoleringens åldrande och förkortar livslängden för VFD DC-buss kondensatorer; och trefas obalans orsakar motorvridmoment, vilket äventyrar bearbetningsprecisionen.

Jämfört med 10KVA- eller mellanliggande 15KVA-modeller, hanterar 3-fas 20KVA servomotor AVR inte bara de höga inkopplingsströmmar (vanligtvis 5–7 gånger märkströmmen) som är förknippade med start av induktiva belastningar som motorer och kompressorer, utan också – tack vare dess oavhängiga snabba balansering av enfas återställande spänning under enfas återställande spänning. fluktuationer, vilket säkerställer att hela produktionslinjen förblir ostörd.

Produktparameter

Vilka är fördelarna jämfört med andra produkter?

När det gäller systemkompatibilitet motsvarar 20KVA-kapaciteten en märkström på cirka 30A (3-fas 380V), vilket gör den till en perfekt matchning för de allra flesta 40A (eller lägre) brytare och kontaktorer på marknaden, vilket eliminerar behovet av kostsamma uppgraderingar av eldistributionsskåp.

Dessutom delar 3-fas 20KVA servomotor AVR exakt samma dimensioner (500×380×670 mm) och vikt (82 kg) som 10KVA och 15KVA modellerna. Denna konsekvens i kraven på belastning och strukturell belastning gör att kunderna kan uppgradera till en högre kapacitet utan att ändra sin befintliga layout, samtidigt som de säkrar tillräckligt med kraftutrymme för att tillgodose ytterligare en eller två maskiner i framtiden.

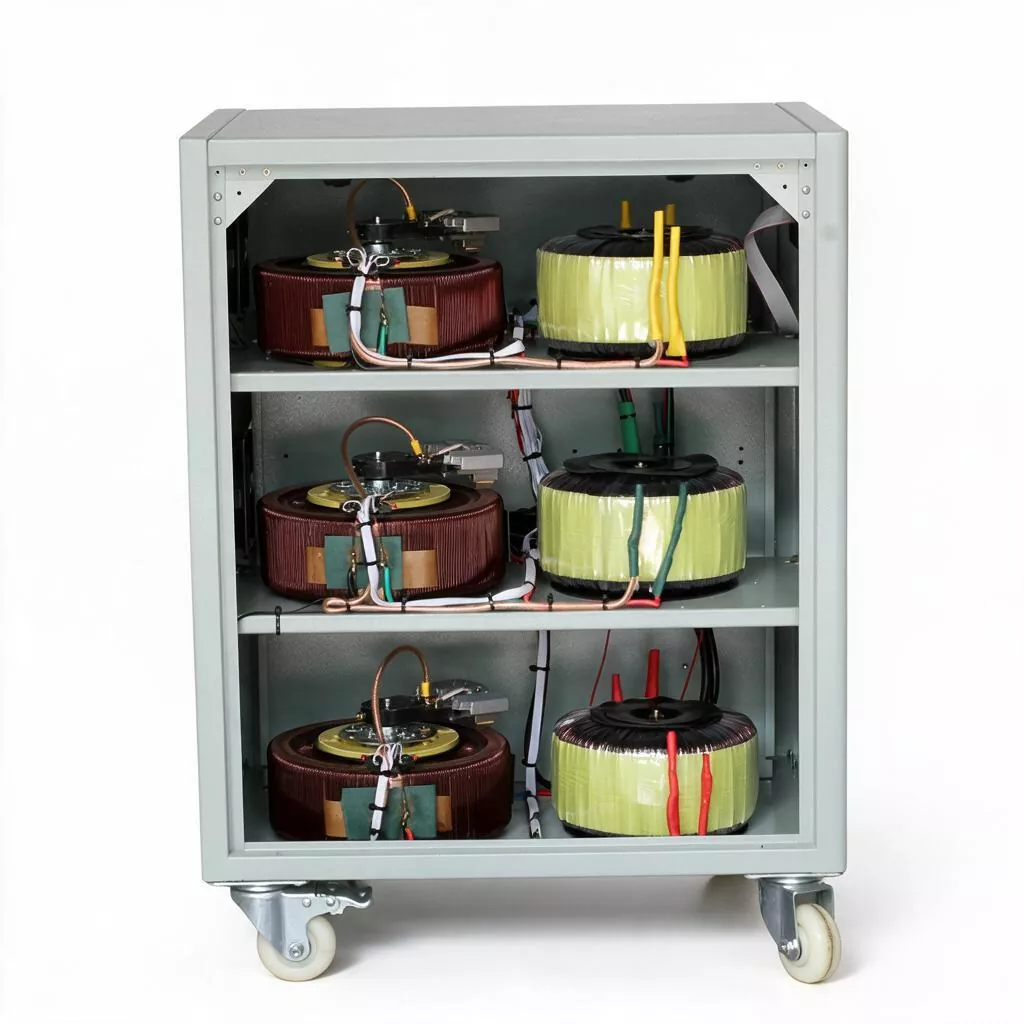

3-fas 20KVA servomotor AVR ärver de inneboende fördelarna med servomotorstrukturen: hög slagtålighet, frihet från riskerna förknippade med ömtålig kraftelektronik och billigt, enkelt byte av kolborste. Utrustad med en intelligent temperaturkontrollerad fläkt och ett flerskiktsskyddssystem, är denna modell designad för kontinuerliga 24-timmars, treskiftsproduktionsmiljöer, vilket gör den särskilt lämplig för löpande bandoperationer som kräver hög strömförsörjningskontinuitet.

Nyckelfunktioner

1. Optimal kapacitetspositionering

20KVA märkeffekten fyller exakt marknadsgapet mellan 15KVA och 30KVA modeller. För lastgrupper med en total installerad effekt på cirka 15–18KW ger 20KVA-enheten en rimlig 10–15 % marginal. Detta gör att den enkelt kan hantera överspänningar vid motorstart samtidigt som den undviker ineffektiviteten att arbeta i en zon med låg belastning på grund av överdriven kapacitet, vilket säkerställer att stabilisatorn konsekvent körs inom sitt maximala effektivitetsområde (60 %–80 % belastning).

2. Säkerställa produktionskontinuitet

Den har en bred inspänningstolerans på ±20 %; stabilisatorn bibehåller en stabil uteffekt även när nätspänningen sjunker till 304V eller toppar till 456V. Med en svarstid på mindre än en sekund dämpar den effektivt spänningsflimmer under åskväder och spänningsfluktuationer orsakade av byte av tung utrustning, vilket minimerar risken för strömavbrott.

3. Oberoende trefasförordning

Designad för fabriksscenarier som involverar blandade belastningar – som enfasbelysning och uttag tillsammans med trefaskraftsutrustning – använder den oberoende fassampling och kontrollteknik. Även med betydande belastningsobalanser över faserna, stabiliserar den varje fasspänning inom det erforderliga precisionsområdet, vilket förhindrar skador på precisionsstyrkort orsakade av överspänning till följd av neutralpunktsförskjutningar.

4. Design med hög hållbarhet

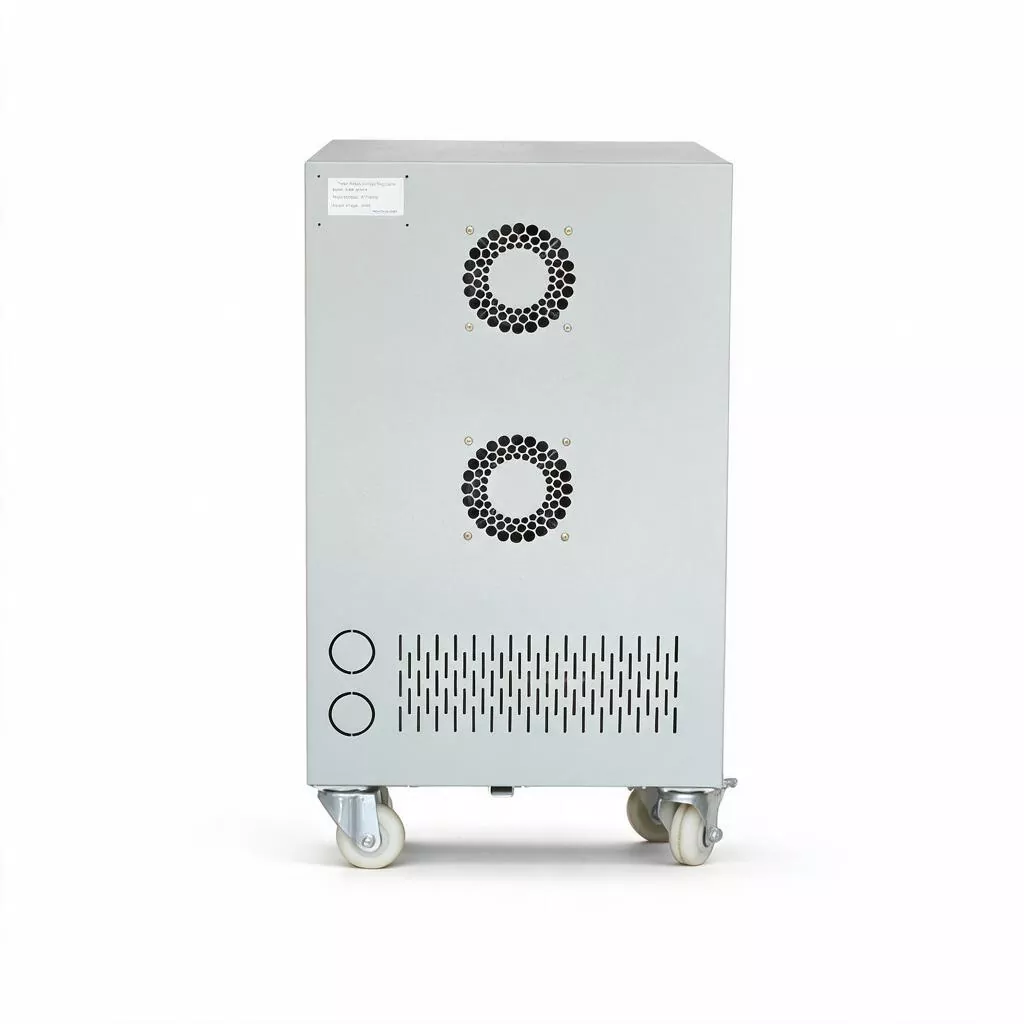

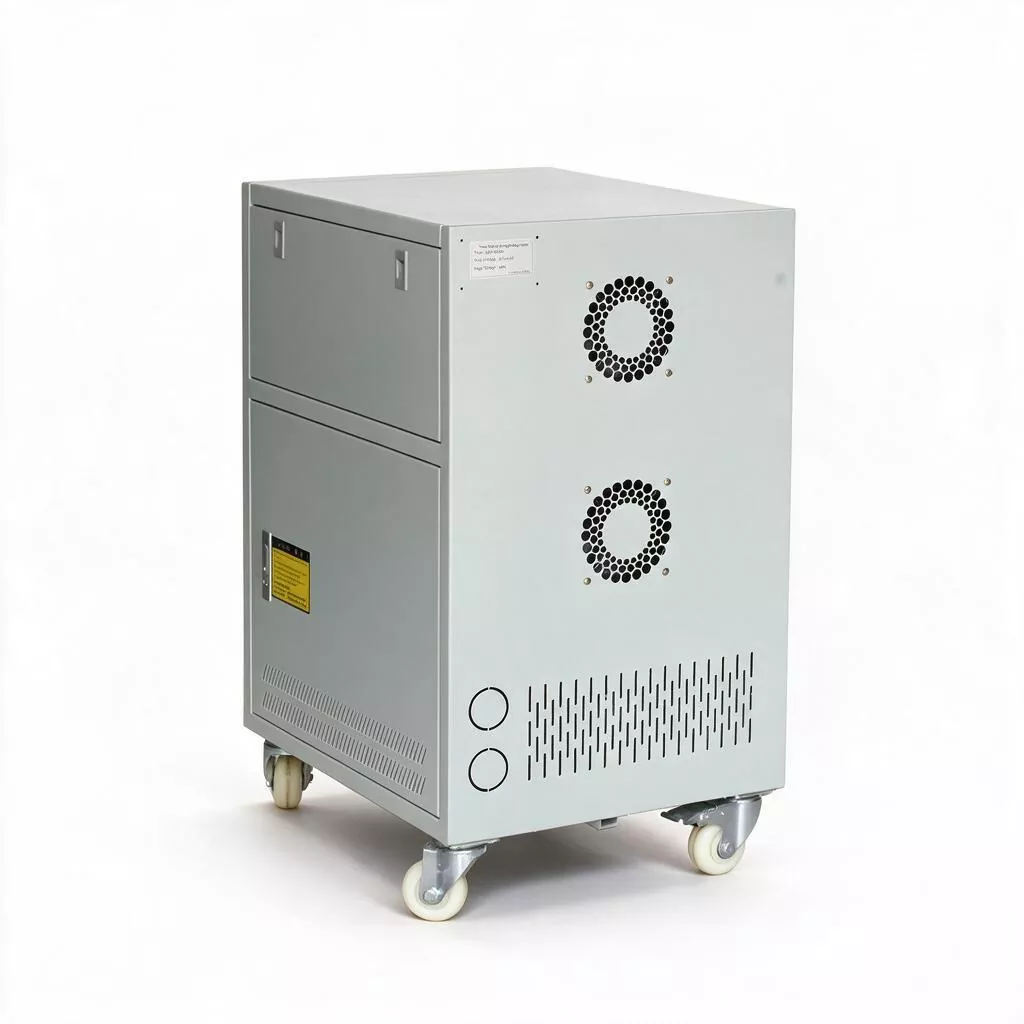

Konstruerad med industriell klass A-isoleringsmaterial, tål den AC 2000V/1min utan dielektriskt genombrott. Med en nettotemperaturhöjning på <60°C och ett inbyggt intelligent forcerad luftkylningssystem fungerar den stabilt under lång tid i omgivningstemperaturer på -5°C till 40°C och luftfuktighetsnivåer under 90 %, vilket gör den lämplig för miljöer med hög temperatur och hög luftfuktighet som formsprutningsverkstäder, kraftverk och gjuterier under jord.

5. Modulärt underhåll

Kolborstar är de enda förbrukningsdelarna; bytet är enkelt och billigt (du behöver inte demontera hela enheten). Styrkortet använder plug-in terminalanslutningar, vilket avsevärt minskar felsöknings- och reparationstider. Enheten har en designlivslängd som överstiger 15 år, vilket resulterar i en långsiktig total ägandekostnad som är mycket lägre än den för elektroniska spänningsstabilisatorer.

6. Plug-and-Play

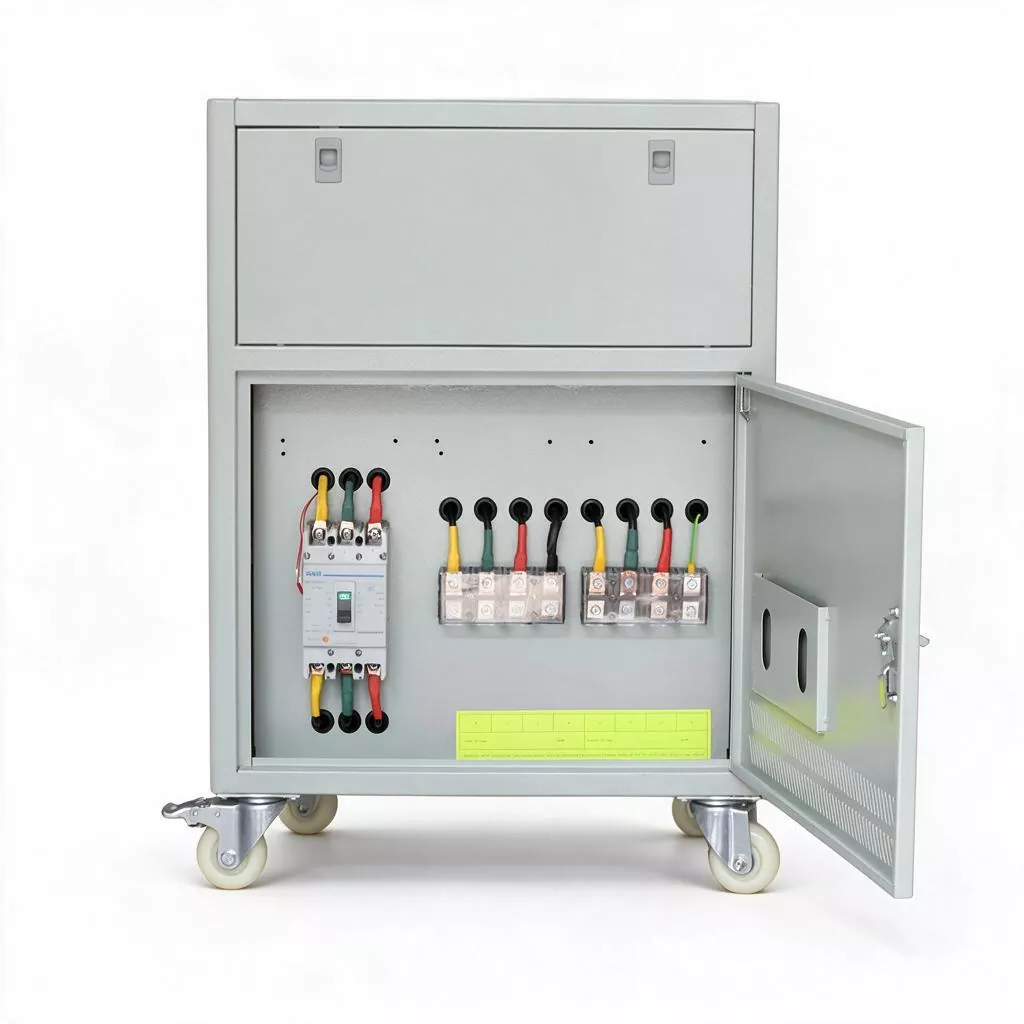

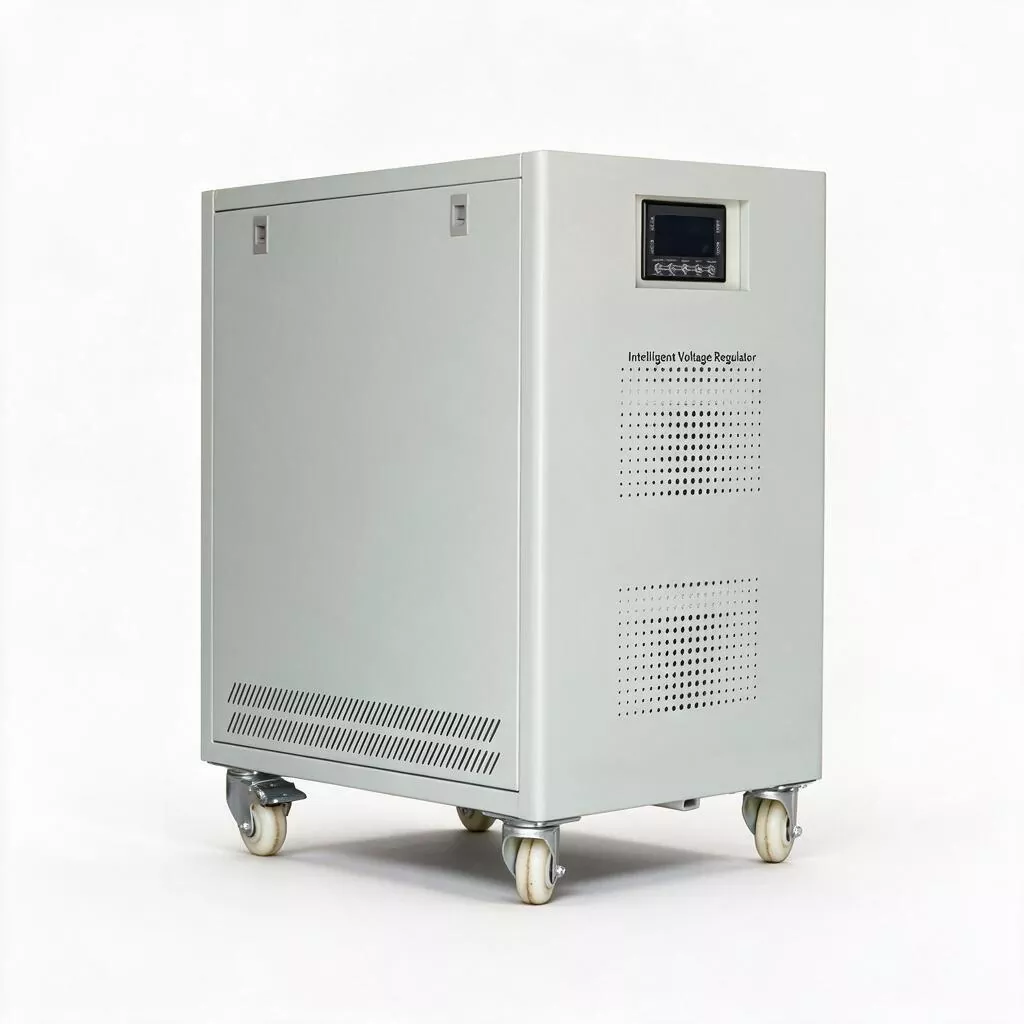

Har standard trefas fyrtrådskabel (A/B/C/N/PE) och stöder dubbelfrekvensdrift (50/60Hz). 3-fas 20KVA servomotor AVR är kompatibel med dieselgeneratorer, UPS-system och ingångsstegen för olika frekvensomriktare (VFD). En digital LED-panel ger en intuitiv visning av fasspänningar, vilket underlättar snabba inspektioner på plats.

Produktapplikationer

1. Små och medelstora tillverkningslinjer: Ger stabil kraft för CNC-svarvar, fräsmaskiner, bearbetningscentra, små stämplingslinjer och automatiserade monteringslinjer, vilket säkerställer bearbetningsprecision och bibehåller produktionscykeltider.

2. Stor byggnadskraftutrustning: Lämplig för huvudhissbanker, centrala luftkonditioneringsaggregat, brandpumpar och ventilationssystem i höga kontorsbyggnader, köpcentra och sjukhus; förhindrar att hissen fastnar eller skyddsavstängningar av kylsystem orsakade av spänningsfluktuationer.

3. Förpacknings- och livsmedelsmaskiner: Erbjuder spänningsstabiliseringsskydd för utrustning som genomgår frekventa start-stopp-cykler – såsom kuddförpackningsmaskiner, fyllningsmaskiner, förseglingsmaskiner och ugnar – vilket förlänger livslängden för kontaktorer och motorer.

4. Laser- och plåtbearbetning: Levererar ren ström till CNC-styrenheterna och hjälpgaspumparna på laser- och plasmaskärmaskiner, vilket förhindrar högspänningsavbrott eller skärkvalitetsproblem.

5. Kommunikationsaggregatrum: Utplaceras vid ingångsstadiet för att byta strömförsörjning och precisionsluftkonditioneringsenheter i regionala aggregatrum och avancerade datacenter för att förhindra stilleståndstiden för kommunikationsutrustning orsakad av spänningsavvikelser.

6. Test- och inspektionsutrustning: Ger en stabil spänningsreferens för miljötestkammare, dynamometrar och högeffekts laddnings-/urladdningstestare i universitetslaboratorier och kvalitetsinspektionscenter, vilket säkerställer repeterbarhet av testdata.

Anpassningstjänster

KTAC stöder OEM/ODM-tjänster, inklusive anpassning av exteriörfärger, förpackningsmetoder, in-/utgångsspänningsintervall och specialfunktionsmoduler (som EMI-filter, åskskyddsenheter och RS232/RS485-övervakningsgränssnitt). Kontakta oss gärna för en skräddarsydd lösning.

FAQ

1. Hur avgör jag om min utrustning kräver 20kVA istället för 15kVA?

Beräkna den totala effekten (kVA) för all utrustning som är i drift samtidigt och ta hänsyn till startstötströmmen för den största enskilda motorn. Om den totala driftseffekten faller mellan 12kVA och 15kVA – och involverar stora motorer eller utrustning som startar och stannar ofta – rekommenderar vi 20kVA-modellen för att säkerställa tillräckligt med utrymme. Om den totala effekten förblir konsekvent under 10kVA räcker 15kVA-modellen. Vi kan tillhandahålla ett gratis arbetsblad för belastningsberäkning.

2. Kommer det att uppstå problem om 20kVA spänningsstabilisatorn arbetar med låg belastning under en längre period?

Nej. SBW-serien använder servomotorspänningsreglering och har inte kravet på "minimibelastning" som finns i elektroniska spänningsstabilisatorer. Även vid lätta belastningar på 20 %–30 % förblir effektiviteten över 90 %, och lägre temperaturhöjning bidrar faktiskt till att förlänga livslängden för kolborstarna och transformatorn.

3. Kan oberoende trefasreglering helt lösa trefasiga obalansproblem?

Ja. 3-fas 20KVA servomotor AVR utför spänningssampling och kompensationsreglering för varje fas individuellt, och stabiliserar varje fas utspänning till inom ±3% noggrannhet. Observera dock att den reglerar spänning snarare än aktiv effektfördelning; om den trefasiga lastströmmen är kraftigt obalanserad (t.ex. en skillnad på över 50%), rekommenderar vi att optimera lastfördelningen.

4. Hur fungerar utrustningens bypass-funktion?

I händelse av intern överbelastning, kortslutning, överhettning eller komponentfel, kopplar styrkretsen automatiskt om lasten till nätbypasskretsen. Vid denna tidpunkt fungerar enheten bara som en ledare; medan spänningsregleringen är inaktiverad, upprätthålls kontinuerlig strömförsörjning till nedströmsutrustningen. Samtidigt utlöser panelen ett ljud- och visuellt larm för att varna underhållspersonal.

5. Hur ofta behöver kolborstarna bytas ut?

Kolborstens livslängd beror på frekvensen av spänningsfluktuationer och storleken på belastningsströmmen. Under normala driftförhållanden med genomsnittlig nätkvalitet är den normala livslängden cirka 3 till 5 år. Vi rekommenderar utbyte när betydande utspänningsfluktuationer observeras eller när borsten har slitits ner till en tredjedel av sin ursprungliga längd. Bytet är enkelt och kan genomföras inom 15 minuter.

6. Kan enheter parallellkopplas för att öka kapaciteten?

Att ansluta utgångarna på två SBW-spänningsstabilisatorer direkt parallellt rekommenderas inte. Om högre effekt krävs, är det lämpligt att välja en SBW-30K, SBW-50K eller högre klassad modell, eller att kontakta oss för en anpassad centraliserad spänningsstabiliseringslösning med hög kapacitet.
