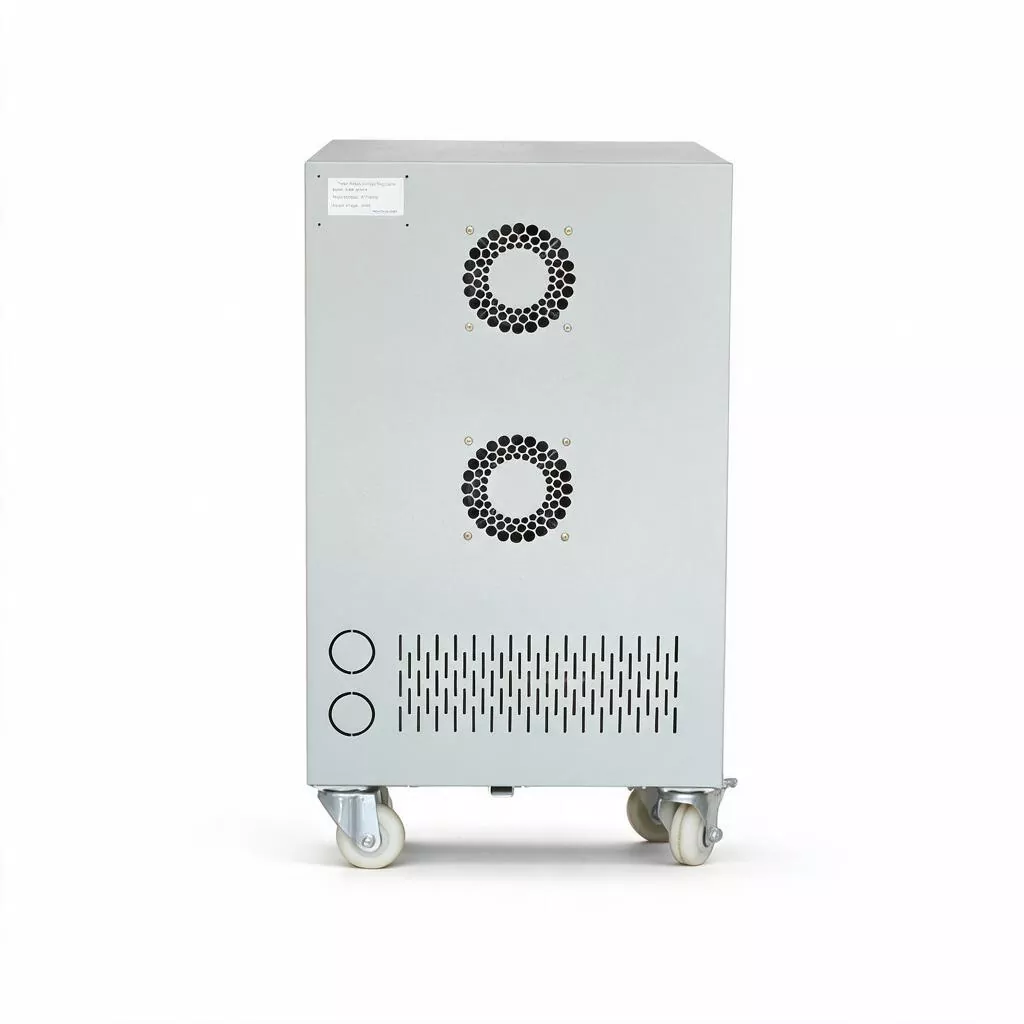

3-fas 30kVA servomotor AVR

För fabrikens chefsingenjör och övervakare för utrustningsunderhåll, när man planerar kraftsystemet, är "utrymme" och "kraft" alltid ett par motstridiga faktorer som kräver noggrann övervägande. Särskilt i de urbana industriparkerna där det är ont om mark, är området för distributionsrummet ofta fixerat under byggandet av fabriksbyggnaderna, och de efterföljande utbyggnaderna av anläggningskostnaderna är extremt höga och processen är lång.

3-fas 30KVA servomotor AVR kan effektivt lösa detta problem. Den delar exakt samma chassistorlek, samma installationsbashål och samma inkommande och utgående terminallayout med den lägre kapaciteten SBW-20KVA, men den rymmer en större kompensationstransformator och spänningsreglerande spole. Den nominella uteffekten ökar från 20KVA till 30KVA.

Detta innebär att när din produktionslinje uppgraderas från en belastning på 15-18KW till en belastning på 22-27KW, behöver du inte kontakta byggteamet för att slå ner väggar och borra hål, inte behöva göra om grundstålstängerna i distributionsskåpet eller oroa dig för om de ursprungliga inkommande och utgående kablarna är för korta. Dra bara ut hela 20KVA-maskinen, tryck den på plats som 30KVA och anslut kablarna igen för att slutföra den "kapacitetssprångliknande" uppgraderingen.

Produktparameter

Prestandafördelar

Den nominella kapaciteten på 30KVA motsvarar en märkström på cirka 46A (trefas 380V), vilket kan täcka hela monteringslinjen av små och medelstora fabriker, stora skruvkompressorer (37KW nivå), 200-300 ton formsprutningsmaskin värme och hydrauliska enheter i centrala kontorsbyggnader och centrala kontorsanläggningar, samt centrala anläggningar för kontorsbyggnader.

Motorns startström kan nå 7-8 gånger märkströmmen. Vanliga elektroniska spänningsstabilisatorer är benägna att bypass fel eller skadas på grund av momentan överström. Medan SBW-30KVA antar elektromagnetisk induktionsservoreglering, finns det ingen risk för överströmsavbrott i krafthalvledarenheten. Dess transformator- och kolborstekomponenter har extremt stark kortvarig överbelastningskapacitet, som lugnt kan klara av de svåra tester som orsakas av det frekventa startstoppet av stora motorer.

Dessutom antar 3-fas 30KVA servomotor AVR trefas fas-för-fas oberoende regleringsteknik. Även under tunga belastningsförhållanden där trefasströmmen är obalanserad kan den stabilisera utspänningen för varje fas med ±3 % noggrannhet. Den intelligenta temperaturkontrollerade fläkten kombineras med det högkvalitativa isoleringssystemet på A-nivå för att säkerställa kontinuerlig 24-timmarsdrift vid full belastning i en miljö på 40 ℃, vilket gör den till en verkligt "industrikvalitets tunga spelare".

Nyckelfunktioner

1. Ultrahög effekttäthet

Yttermåtten är 500×380×670mm, exakt samma som 20KVA-modellen, men med en kapacitetsökning på 50%. Effekttätheten är branschledande, speciellt lämplig för renoverings- och uppgraderingsprojekt i distributionsrum med begränsat utrymme och ingen utbyggnadsmöjlighet. Installationshålen och kabelanslutningarna är konsekventa, vilket möjliggör ett snabbt byte inom några minuter.

2. Hög slagbelastningstolerans

Speciellt optimerad för induktiva belastningar som högeffektsmotorer, kompressorer och hydraulpumpar, 3-fas 30KVA servomotor AVR kan motstå kortvariga slagströmmar som överstiger märkströmmen med 8 gånger utan att snubbla eller förbigå, vilket säkerställer smidig start av tung utrustning och undviker produktionsavbrott orsakade av startspänningsfall.

3. Långtidsstabilitet under tunga belastningsförhållanden

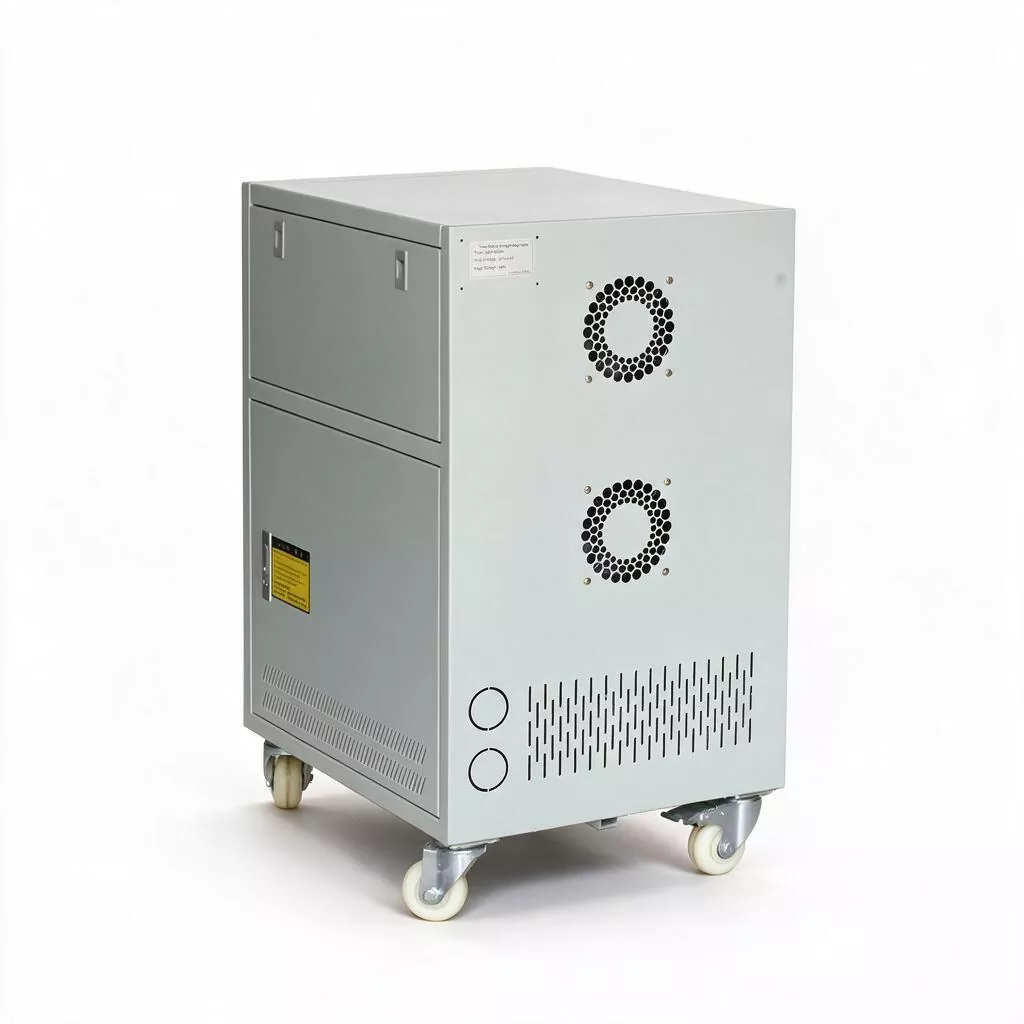

Genom att använda förtjockade kompensationstransformatorspolar och större borstkomponenter ökas den märkströmbärande kapaciteten till 46A, med lägre värmealstring. Nettotemperaturökningen är mindre än 60°C, och i kombination med ett forcerat luftkylningssystem kan den utföra kontinuerliga treskiftsoperationer i höga temperaturer och dammiga industrimiljöer.

4. Oberoende trefas högprecisionsreglering

Samplingskretsen detekterar och driver oberoende av varje fasspänning, även när trefasbelastningen är kraftigt obalanserad (som t.ex. att ansluta en stor mängd enfasbelysning och trefaseffekt samtidigt), kan den oberoende stabilisera varje fasutgång inom ±3 % för att effektivt skydda spänningskänsliga PLC:er, servotemperaturstyrningar, och.

5. Högtillförlitlig elektromagnetisk topologistruktur

Till skillnad från helelektriska spänningsstabilisatorer, antar denna maskin en servomotor + kolumn-typ spänningsregulatorstruktur, utan sårbara strömbrytare, med starkt motstånd mot blixtnedslag och lämplig för avlägsna industriområden med dålig nätkvalitet (svåra övertoner, drastiska spänningsfluktuationer). Den designade livslängden överstiger 15 år, med en extremt låg felfrekvens under hela livscykeln.

6. Omfattande skydd och bypass på systemnivå

Integrerat sexlagersskydd inklusive överbelastning, överspänning, underspänning, kortslutning, överhettning och fasförlust, och inbyggda mekaniska/elektriska dubbla bypass-funktioner. När en intern avvikelse inträffar, växlar den automatiskt sömlöst till direkt strömförsörjning från elnätet, vilket säkerställer att kritiska belastningar aldrig stängs av, samtidigt som panelen avger hörbara och visuella larmindikeringar.

7. Flexibel gränssnittsexpansionsmöjlighet

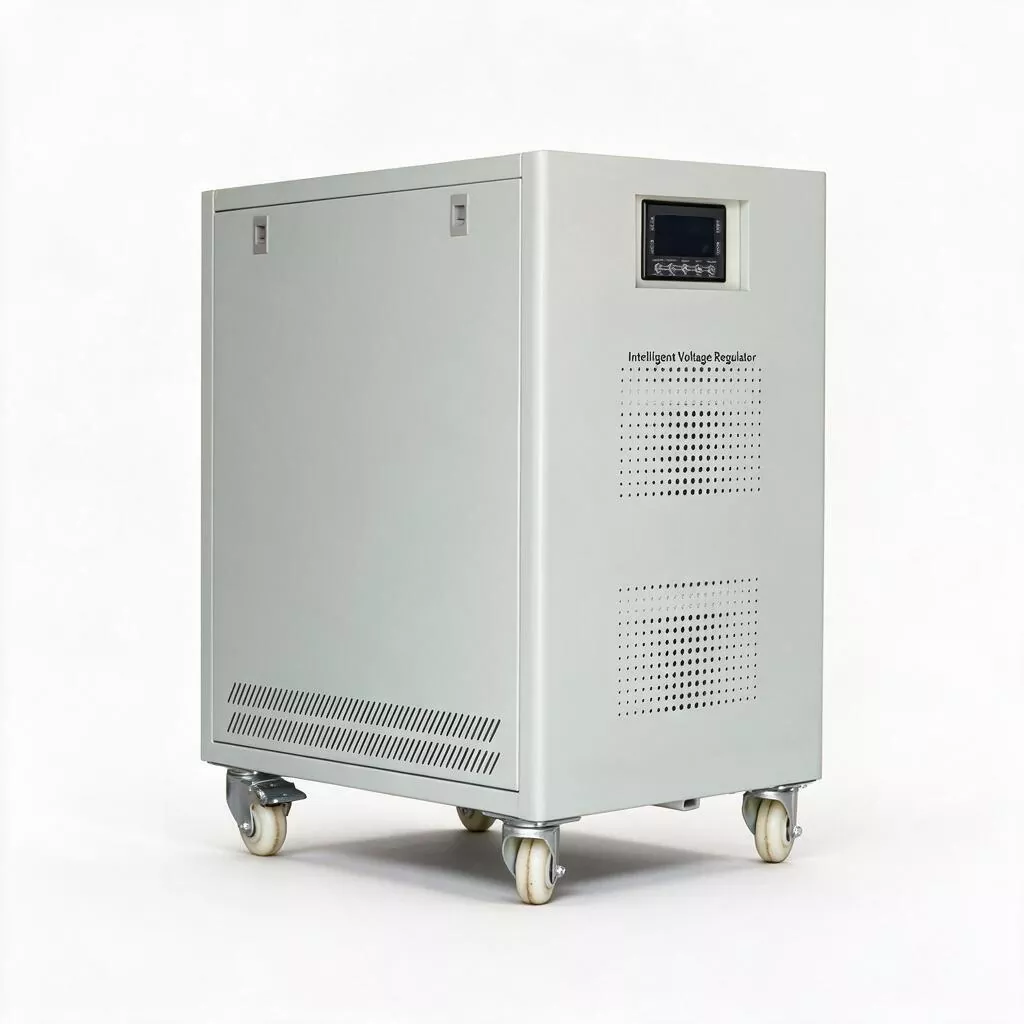

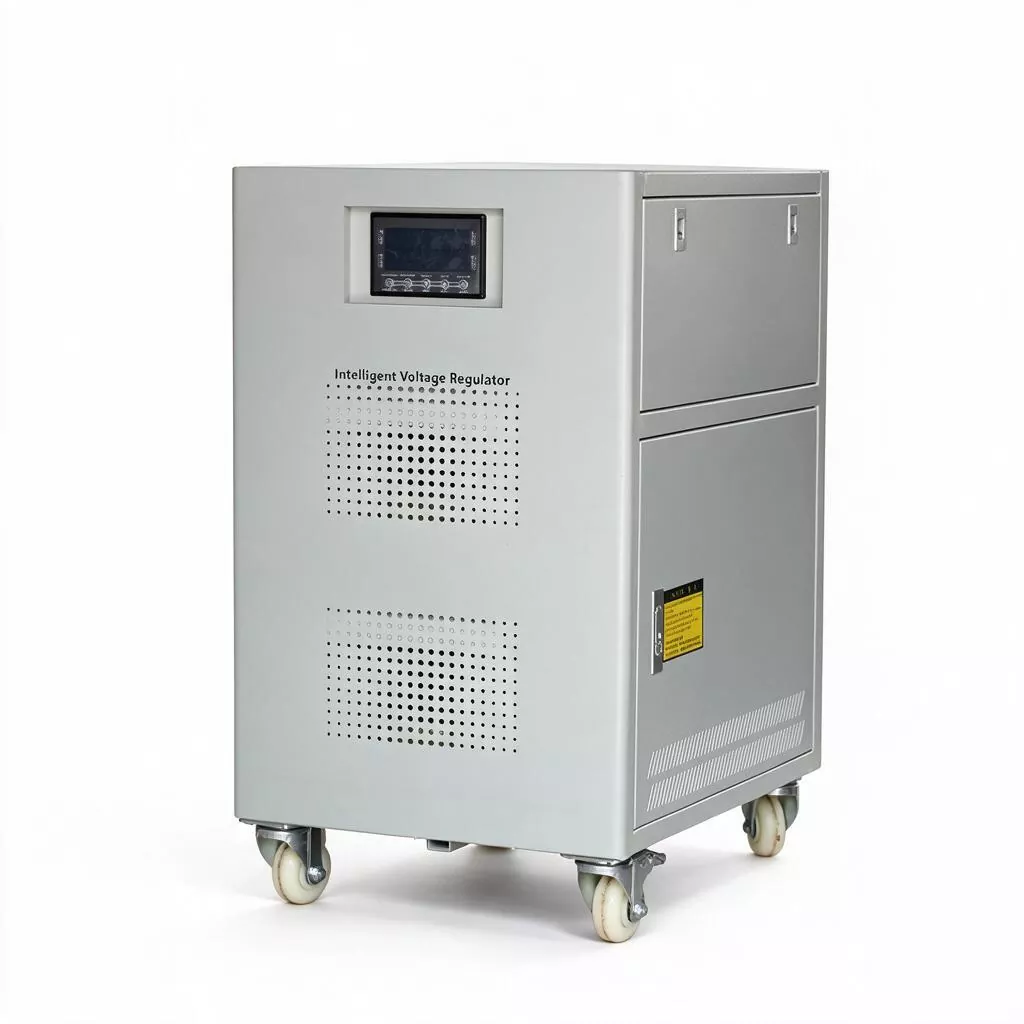

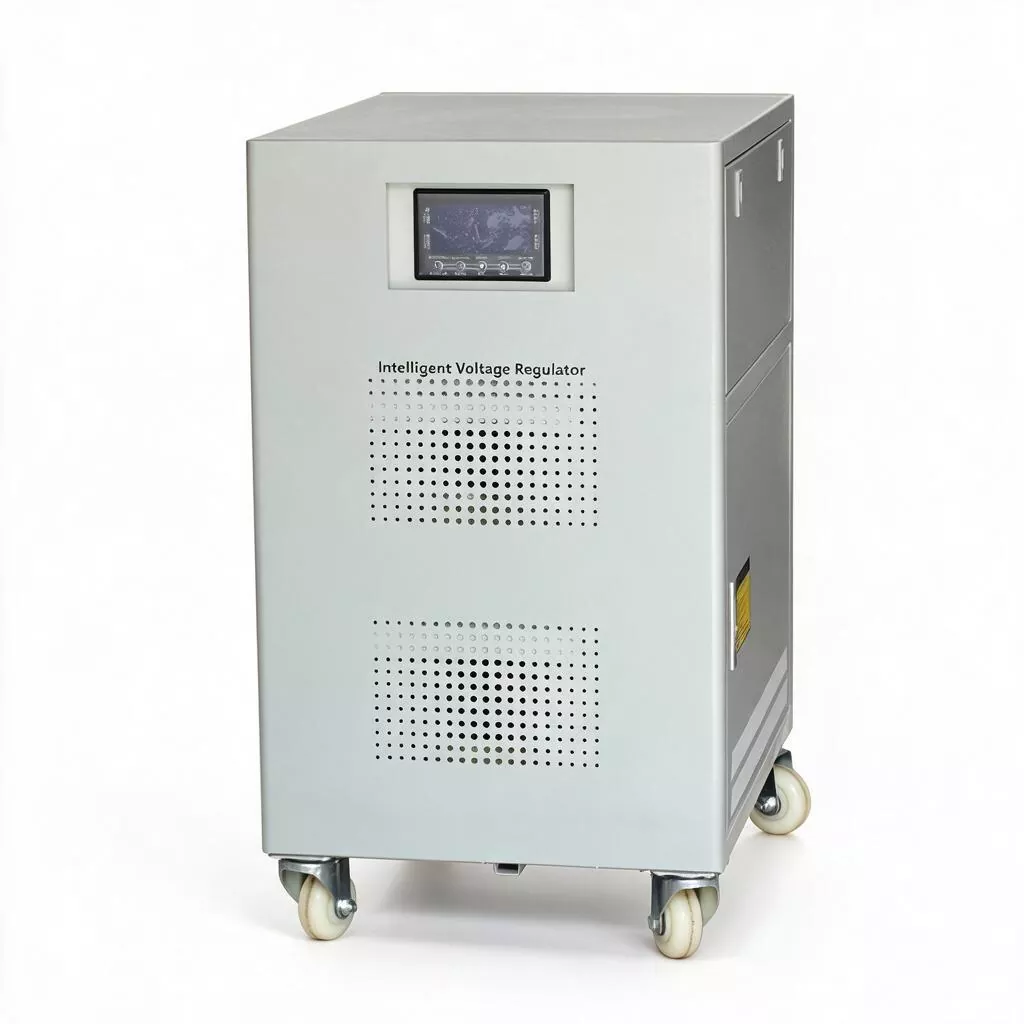

Standardkonfigurationen inkluderar digital LED trefas spänningsdisplay; valfritt RS485-kommunikationsgränssnitt, som stöder Modbus-RTU-protokollet, kan anslutas till fabrikens DCS-system eller energihanteringsplattformar (EMS), vilket möjliggör fjärrövervakning, registrering av spänningstrend och felvarning.

Produktapplikationer

1. Centraliserad kraftdistributionshantering för små och medelstora fabriker: Installerad vid verkstadens huvudinkommande skåp ger den centraliserad spänningsstabilisering för hela produktionslinjen (numeriska styrmaskingrupper, svetsutrustning, lyftutrustning), vilket förbättrar kraftkvaliteten i hela verkstaden.

2. Storskalig formsprutnings- och pressgjutningsindustri: Ger stabil strömförsörjning till värmeringarna och hydrauloljepumpmotorerna på 200T till 350T formsprutningsmaskiner, vilket förhindrar spänningsfluktuationer från att orsaka okontrollerade uppvärmningstemperaturer eller instabilt insprutningstryck, och minskar skrothastigheten.

3. Tryckluftssystem: Utrustat med 37KW och lägre skruvluftkompressorer och kolvluftkompressorer, löser det problemet med stor strömpåverkan under uppstart, säkerställer stabilt tryck i tryckluftssystemet och skyddar kontaktorer och termiska reläer.

4. Kommersiellt storskaligt HVAC-system: Lämpligt för centrala luftkonditioneringsvattenkylda enheter, kyltornsfläktar och cirkulerande vattenpumpar i storskaliga köpcentra, hotell och kontorsbyggnader, vilket ger stabil spänningsförsörjning för att undvika att kompressorns överhettningsskydd löser ut på grund av låg spänning.

5. Metallbearbetning och plåtformning: Ger ren strömförsörjning till hydraulsystemen och CNC-styrenheterna för stora klippmaskiner, bockningsmaskiner och stansmaskiner, vilket säkerställer bearbetningsnoggrannhet och formlivslängd.

6. Vattenrening och kommunala anläggningar: Används i stora kraftverk för vattenpumpar, luftningsfläktar i avloppsreningsverk och kommunala dräneringspumpstationer etc. för att säkerställa stabil drift av offentlig infrastruktur.

Anpassningstjänster

KTAC tillhandahåller OEM/ODM-tjänster, inklusive utseendefärg, förpackningsmetod, ingångs-/utgångsspänningsområde och specialfunktionsmoduler (som EMI-filterenheter, åskskyddsenheter, RS232/RS485-övervakningsgränssnitt), etc. Kontakta oss för skräddarsydda lösningar.

FAQ

1. SBW-30KVA och 20KVA har exakt samma mått. Hur uppnås kapacitetsökningen internt?

Utan att byta skåpsram förbättrar vi energiomvandlingsdensiteten per volymenhet genom att optimera de magnetiska materialen (med hjälp av högpermeabilitet och högpresterande kiselstålplåtar) och förbättra lindningsprocessen. Samtidigt förstärker vi den värmeavledande luftkanalens design för att säkerställa att temperaturökningen håller sig inom standardintervallet. Denna design av "liten storlek, hög effekt" har verifierats helt i mogna massproducerade modeller.

2. Min fabrik använde ursprungligen en 20KVA stabilisator. Nu har belastningen ökat. Kan jag ersätta den direkt med denna 30KVA?

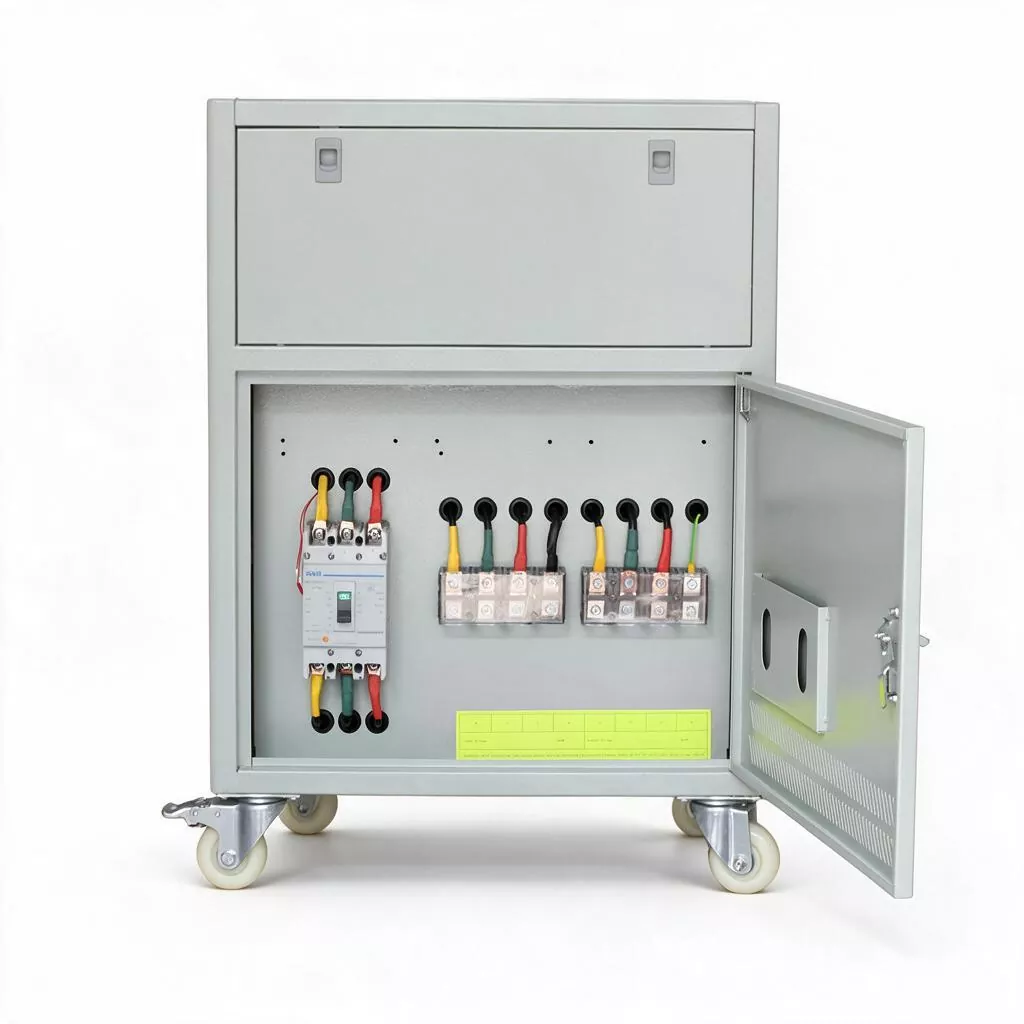

I de flesta fall är det möjligt. Installationsbashålets dimensioner och avståndet mellan ingångs-/utgångskopparremsor för de två är exakt desamma. Observera dock för att bekräfta om specifikationerna för front-end inkommande kabel och strömbrytare är tillräckliga - märkströmmen för 30KVA är ungefär 46A. Det rekommenderas att använda en ≥63A kretsbrytare och en ≥10mm² kopparkabel i framänden. Vårt tekniska team kan tillhandahålla inspektionstjänster på plats före utbytet.

3. Hur hanterar 30KVA slagströmmen vid uppstart av stora motorer?

Spänningsregulatorn av servomotortyp är i huvudsak en stor variabel transformator. Dess elektromagnetiska tröghet bestämmer att den tillåter kortvarig överbelastning. Glidkontakten mellan kolborsten och spolen kan motstå flera gånger den nominella strömmens momentana stötar. Styrkretsen kommer att fördröja bedömningen och kommer inte att utlösa överströmsskydd som den elektroniska stabilisatorn. Så länge slagströmmen sjunker inom 5 sekunder kan stabilisatorn förbli i normal drift.

4. Kan 3-fas 30KVA servomotor AVR verkligen uppnå en verkningsgrad på 96%? Är det fortfarande energieffektivt under lätta belastningsförhållanden?

Ja, vid full belastning är verkningsgraden ≥96%. Under lätt belastning (40% - 60% lasthastighet), på grund av den relativa ökningen av järnförlust, kommer effektiviteten att sjunka något till cirka 93% - 95%, men den är fortfarande mycket högre än traditionella magnetiska mättnadsstabilisatorer. Vi rekommenderar att hålla belastningshastigheten inom intervallet 50 % - 80 % för att uppnå bästa totala energieffektivitet.

5. Hur fungerar den fristående trefasregleringen?

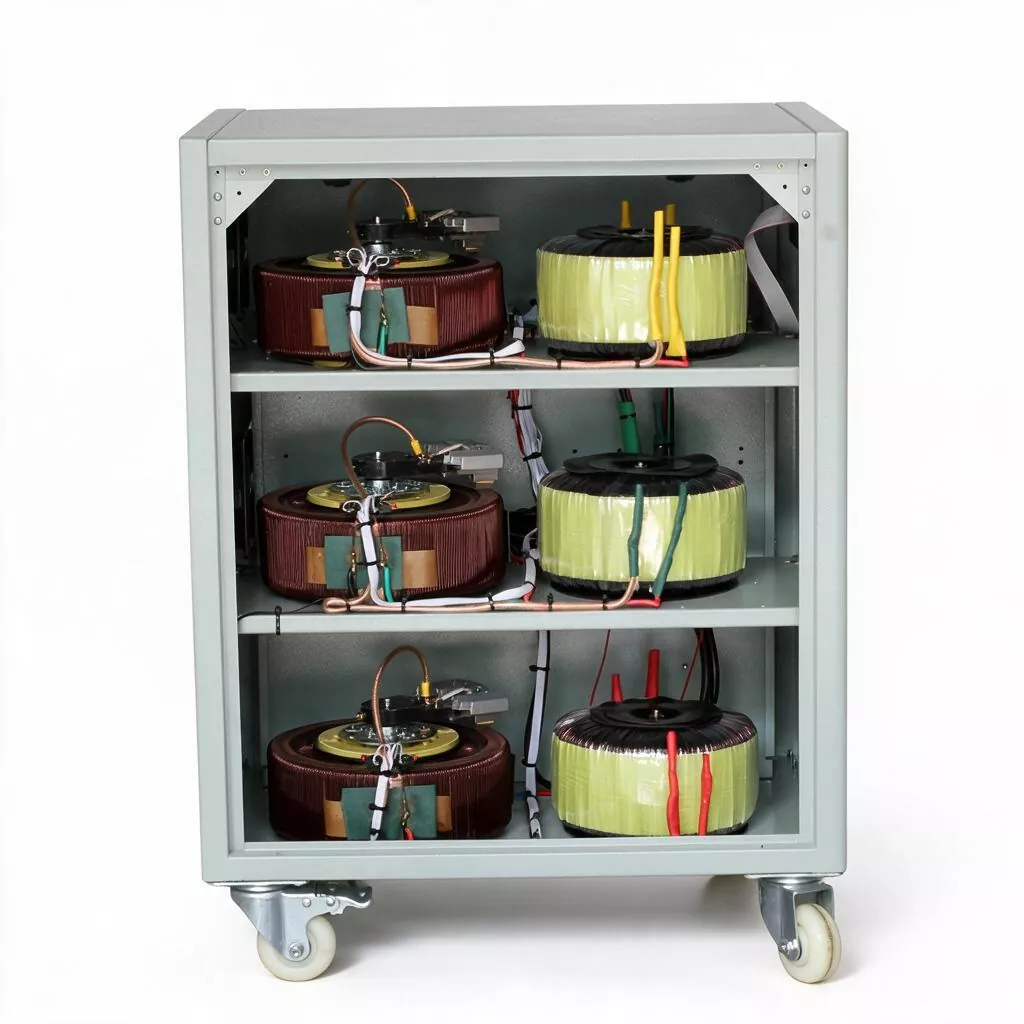

Inuti utrustningen finns tre helt oberoende samplingstransformatorer, styrkretskort och servomotordrivmekanismer. När spänningen i fas A är låg flyttas endast kolborsten på fas A uppåt för tilläggstryck, medan faserna B och C inte påverkas alls. Detta säkerställer en fullständig frånkopplingsreglering av den trefasiga utgångsspänningen. Även om trefasbelastningen på användarsidan är kraftigt obalanserad, bibehåller trefasspänningen vid utgångsänden fortfarande en hög symmetri.

6. Vilka är de huvudsakliga dagliga underhållsuppgifterna för utrustningen?

Det dagliga underhållet är mycket enkelt: kontrollera och rengör kolborstdammet varje kvartal (med en dammsugare för att ta bort det från ventilationsporten), varje halvår, kontrollera om kolborstens längd har slitits under markeringslinjen, och dra åt skruvarna på den inkommande och utgående terminalen en gång om året. Jämfört med elektronisk utrustning som kräver regelbunden detektering av elektrolytisk kondensatorkapacitet, är underhållsvolymen och reservdelskostnaden för SBW-serien mycket fördelaktig.
