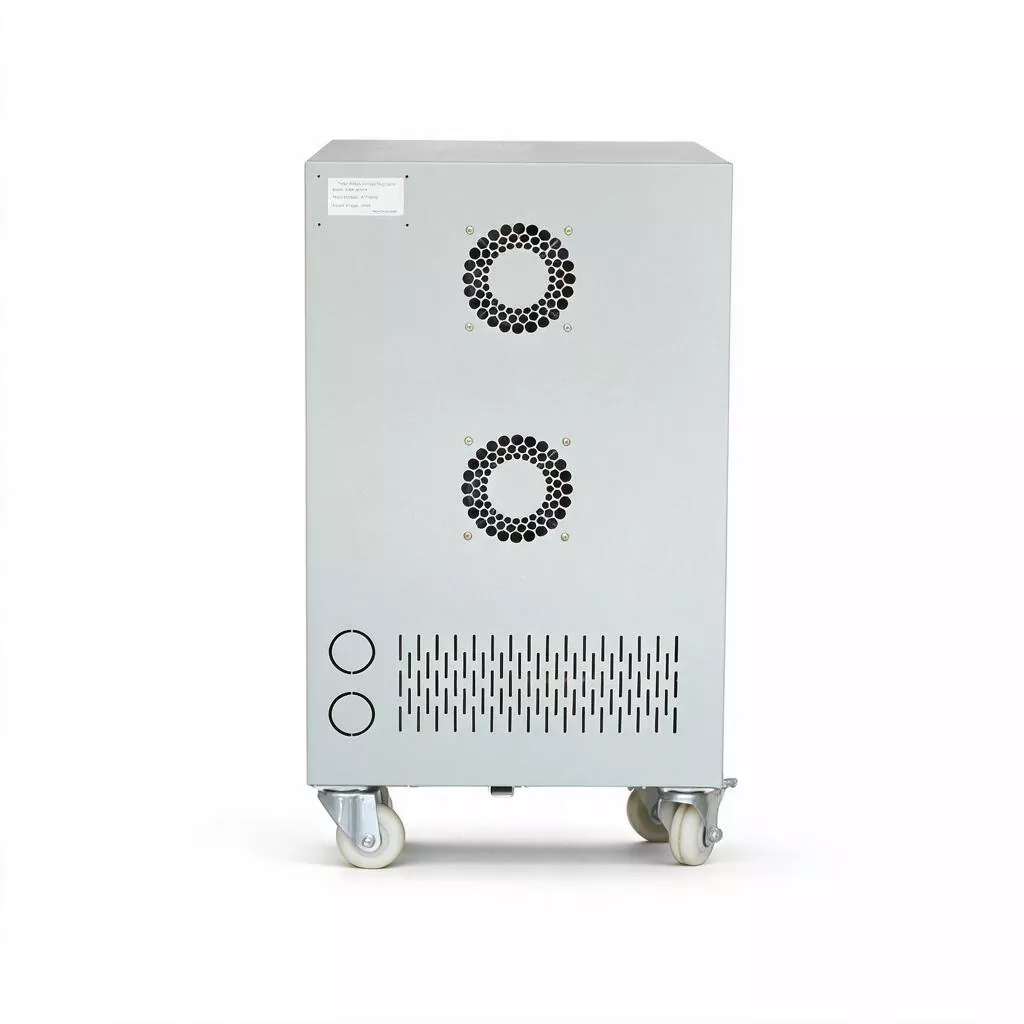

3-fas 50kVA servomotor AVR

Moderna fabriker och stora kommersiella anläggningar är fyllda med ett stort antal icke-linjära belastningar: frekvensomvandlare, servodrivningar, UPS, switchande strömförsörjning, LED-belysningsdrivrutiner, etc. De genererar en stor mängd övertonsström (främst 5:e, 7:e och 11:e övertonerna) under drift.

Dessa övertoner förvärrar inte bara värmegenereringen och förlusten av själva spänningsstabilisatorn, utan mer allvarligt kommer de att injiceras tillbaka till elnätet, vilket orsakar ytterligare temperaturökning i transformatorlindningarna, överbelastningsuppvärmning av den neutrala ledningen, överströmsnedbrytning av kondensatorbanken för reaktiv effektkompensation och till och med orsaka att huvudströmbrytaren på den inkommande ledningen snurrar.

Dessutom kommer obalansen i trefaslaster att leda till neutralpunktsdrift, vilket orsakar avvikelser av trefasspänningen på lågspänningssidan av kraftdistributionsrummet i varierande grad, vilket påverkar strömkvaliteten för alla användare på hela bussen.

3 Fas 50KVA servomotor AVR är inte en enkel elektromagnetisk spänningsregleringsenhet:

1. Dubbelriktad elektrisk isolering: Genom att kompensera den elektromagnetiska kopplingen av transformatorn, bildar SBW-50KVA ett naturligt elektriskt isoleringsskikt mellan ingången och utgången, vilket effektivt försvagar blixtnedslag och spänningsspikar från elnätssidan som invaderar känslig nedströmsutrustning, och undertrycker den omvända strömmen från nätströmsinjektionen från nätströmsinjektionen.

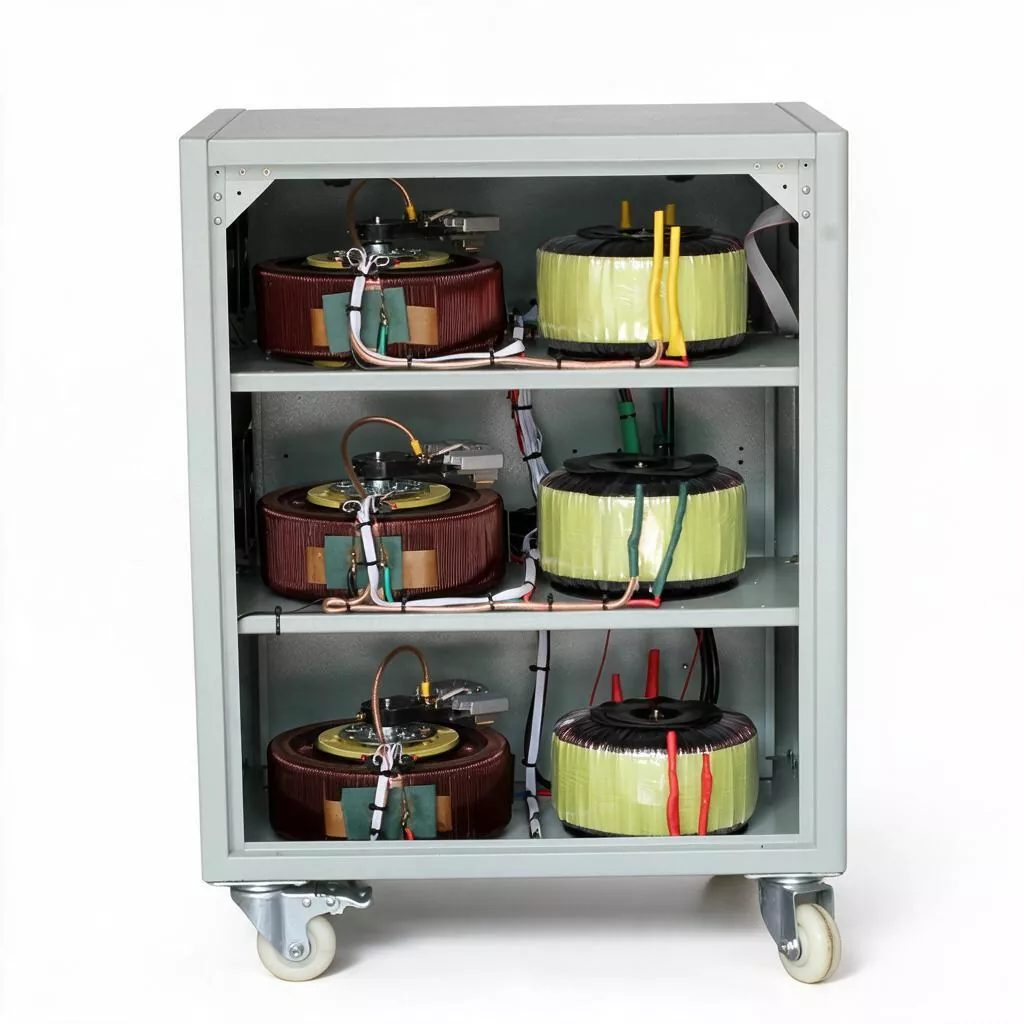

2. Trefas oberoende avkopplingsreglering: Varje fas har en oberoende samplings-, styr- och servodrivkrets. Även om belastningen i den bakre änden är kraftigt obalanserad (till exempel är fas A ansluten till ett stort antal enfasbelysning och kontorsutrustning, medan faserna B och C är anslutna till trefasström), kan spänningsstabilisatorn stabilisera den trefasiga utspänningen inom noggrannhetsområdet, och därigenom eliminera problemet med asymmetrisk bussförlust på transformatorn på den låga driftspänningen på neutralsidan och reducera den låga transformatorns driftspänning.

3. Hög tolerans och anti-chock-prestanda: Till skillnad från det elektroniska schemat som förlitar sig på IGBT/SCR för hackningsreglering, antar denna produkt elektromagnetisk induktionsservoreglering, genererar inte växlingsfrekvensövertoner och den utgående vågformens distorsionshastighet är mindre än 0,1 %. Samtidigt har dess transformator- och kolborstekomponenter extremt hög kortsiktig värmebeständighet, som lugnt kan hantera överspänningen av flera gånger märkströmmen under uppstart av stora kompressorer, fläktar och pressar, och kommer inte lätt att utlösa överströmsbypass-skydd som elektronisk utrustning.

4. Övervakning och sammankoppling på systemnivå: Produkten är reserverad för RS485-kommunikationsgränssnitt och larmsignaler för torra kontakter, som sömlöst kan integreras i fabrikens energiledningssystem (EMS) eller strömövervakningssystem (SCADA), vilket möjliggör fjärrövervakning i realtid av nyckelparametrar såsom ingångs-/utgångsspänning, belastningsström, och interna strömbrytare för strömförsörjning, ATS-strömbrytare, och ATS-strömbrytare med stöd för strömförsörjning, skåp och bygga ett komplett intelligent strömförsörjningsgarantisystem.

Produktparameter

Nyckelfunktioner

1. Dubbelriktad elektrisk energirening

Genom att utnyttja kompensationstransformatorns elektromagnetiska isoleringskarakteristik, blockerar den effektivt den omvända överföringen av övertoner (särskilt 5:e, 7:e och 11:e övertonerna) från belastningssidan till elnätet, vilket minskar risken för fel på transformatorer och enheter för kompensation för reaktiv effekt; samtidigt undertrycker den spänningsflimmer och överspänningspåverkan på elnätssidan, vilket ger en ren strömförsörjning för precisionsbelastningar.

2. Trefas oberoende högprecisionsreglering

Med hjälp av fas-för-fas-oberoende samplings- och styrteknik detekteras och kompenseras varje fasspänning separat. Även om den trefasiga belastningsströmmen är kraftigt obalanserad (obalansgrad > 30%), kan den utgående trefasspänningen fortfarande hålla sig inom ±3% under normala förhållanden, vilket i grunden eliminerar säkerhetsriskerna och ytterligare förluster orsakade av neutralpunktsdrift.

3. Stark överbelastningskapacitet på kort sikt

Baserat på den elektromagnetiska induktionsarbetsprincipen har den en naturlig överbelastningsmarginal och kan motstå kortvarig (≤ 5 sekunder) över 8 gånger den nominella strömstartschocken, speciellt lämplig för frekventa start-stopp-krockbelastningar såsom stora kraftfrekvensomvandlare, medelfrekventa ugnar och stor lyftutrustning.

4. Noll harmonisk utgång

Den utgående vågformen är en standard sinusvåg, med en vågformsförvrängningsgrad på < 0,1 %, och genererar inga ytterligare övertoner. Jämfört med traditionella elektroniska spänningsstabilisatorer injicerar den inte högfrekvent störning i elnätet och är särskilt lämplig för medicinska, precisionstestning och kommunikationsplatser med strikta elektromagnetiska miljökrav.

5. Redundant Dual-Bypass-skydd

Integrerad med manuella/automatiska dubbla bypass-funktioner. När det finns ett internt fel i spänningsstabilisatorn eller under regelbundet underhåll, kan den sömlöst byta till direkt strömförsörjningsläge genom bypass-omkopplaren för att säkerställa att lasten aldrig förlorar ström. Efter att underhållet är slutfört kan 3-fas 50KVA servomotor AVR kopplas tillbaka till spänningsstabiliserande läge, där hela processen inte kräver någon avstängning.

6. Värmeavledning med stor kapacitet och design med ultralång livslängd

För värmegenereringen på 50KVA-nivån används stora kylflänsar och intelligenta temperaturkontrollerade hastighetsreglerande fläktar för att säkerställa att temperaturökningen vid full last är < 60 ℃. Genom att välja A-klassiga material med hög isoleringsnivå och importerade slitstarka kolborstar överstiger den totala designlivslängden 15 år, och den omfattande kostnaden under hela livscykeln är mycket lägre än liknande elektroniska spänningsstabilisatorer.

7. Djup integration av kommunikation

Standardkonfigurationen inkluderar RS485-kommunikationsgränssnitt (Modbus-RTU-protokoll), och valfria Profibus-DP- eller Ethernet-kommunikationsmoduler. Den kan användas för att läsa trefasspänning, ström, temperatur och larmstatus i kontrollrummet i realtid, vilket möjliggör obemannad drift och förutsägande underhåll.

Produktapplikationer

1. Precisionstillverkning och avancerad utrustning: Tillhandahåll nollharmoniska och mycket stabila rena strömförsörjningar för halvledarpaketerings- och testlinjer, SMT-lödmaskiner och CNC-utrustningsgrupper av precisionsformbearbetningscenter, vilket förbättrar utbytet.

2. Strömförsörjning för stora medicinska anläggningar: Används för front-end spänningsstabilisering och harmonisk isolering av stor medicinsk bildutrustning såsom CT-maskiner, MRI (magnetisk resonans) system och linjäracceleratorer på radiologi och nuklearmedicinska avdelningar på tertiära sjukhus, vilket säkerställer bildkvalitet och utrustningssäkerhet.

3. Datacenter och Edge Computing Noder: Tillhandahåller spänningsstabilisering och övertonskontroll för switchade strömförsörjningar och precisionsluftkonditioneringssystem i små och medelstora datarum och 5G-kärnkonvergensdatarum, vilket minskar UPS-inmatningsövertonsförluster och förlänger batterilivslängden.

4. Fordonstillverkning och tillverkning av fordonsdelar: Tillhandahåll styrskåp och servodrivsystem för svetsrobotarbetsstationer, målningsrobotar och stora stämplingslinjer för att säkerställa fleraxlig länkkoppling och undvika svetsstänk eller målningsdefekter orsakade av spänningsfluktuationer.

5. Stora kommersiella komplex: Installerade i köpcentra, femstjärniga hotell och stora utställningshallar, tillhandahåller de viktigaste kraftdistributionsrummen centraliserad optimering av strömkvaliteten för kraft och belysning, rulltrappor och centrala luftkonditioneringsenheter på hela våningen eller hela byggnaden.

6. Kemisk och farmaceutisk industri: Tillhandahålla spänningsstabiliseringsskydd för omrörningsmotorer, centrifuger och luftkompressorgrupper för reaktionskärl, och undertryck även de övertoner som genereras av motorfrekvensomvandlare från att störa DCS-styrsystem och instrument på plats.

Stöd anpassning

KTAC erbjuder 3-fas 50KVA servomotor AVR OEM/ODM-tjänster, inklusive utseendefärg, förpackningsmetod, ingångs-/utgångsspänningsområde och specialfunktionsmoduler (som EMI-filterenheter, åskskyddsenheter, RS232/RS485-övervakningsgränssnitt), etc. Kontakta oss för skräddarsydda lösningar.

FAQ

1. Kan 50KVA spänningsstabilisatorn verkligen uppnå "harmonisk isoleringseffekt"?

Ja. SBW-50KVA fungerar baserat på principen om en kompensationstransformator, med elektromagnetisk isolering mellan ingång och utgång. Den har en naturlig dämpningseffekt på högfrekventa övertoner (särskilt de över den 5:e övertonen) (kan vanligtvis dämpa 30 % till 50 %). Samtidigt genererar den inte omkopplingsfrekvensövertoner (till skillnad från elektroniska enheter av PWM-typ), vilket avsevärt kan minska den omvända föroreningen av övertoner från belastningssidan till elnätet. Om det behövs mer grundlig övertonskontroll kan vi lägga till ett aktivt filter (APF) eller passiv filtergren i förväg.

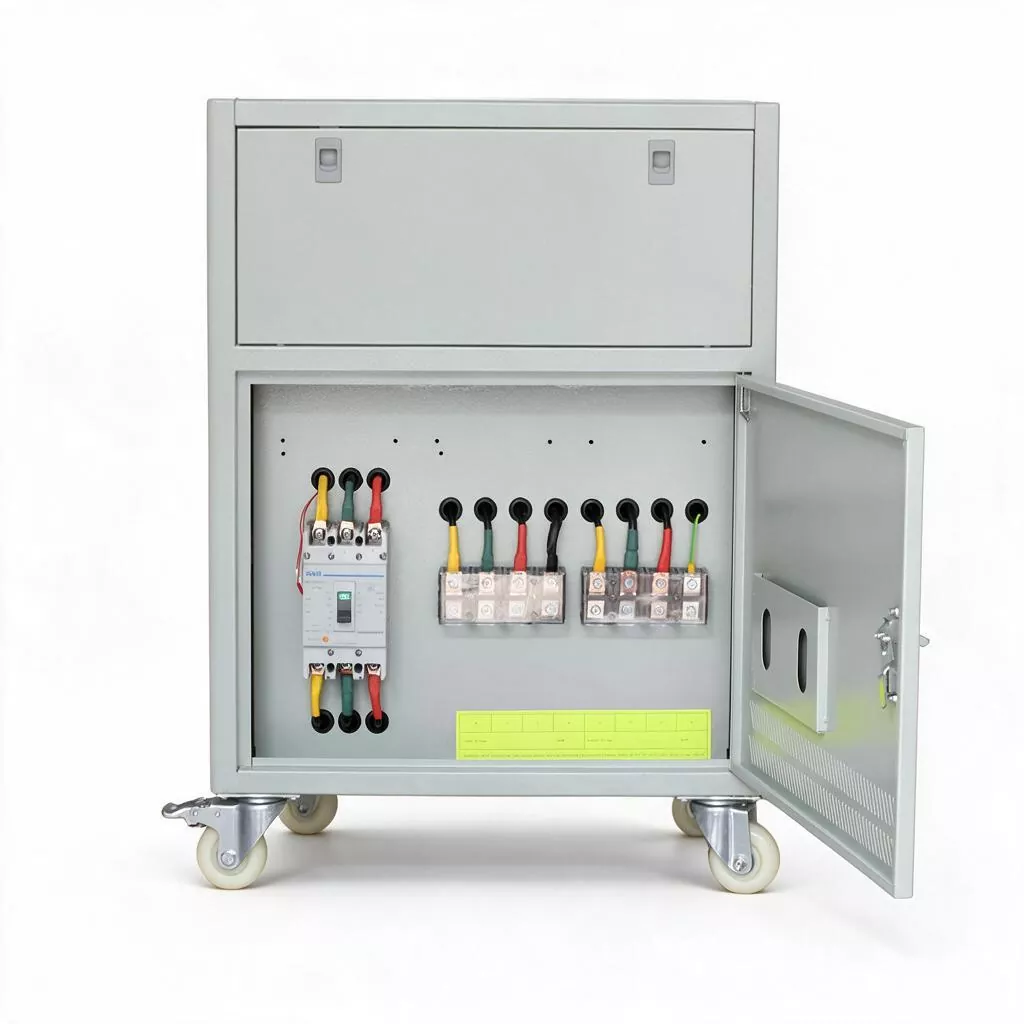

2. Vilka är kraven för front-end effektbrytaren när denna enhet är ansluten till eldistributionssystemet?

Märkströmmen för 50KVA-modellen är cirka 76A (trefas 380V). Med tanke på startökningen av motorbelastningar och en viss kapacitetsmarginal, rekommenderas det att konfigurera en kretsbrytare i plasthus (MCCB) med en strömstyrka på 100A till 125A vid fronten och välja en utlösningskurva av C/D-typ. Den inkommande kabeln rekommenderas att använda YJV 3×25mm² + 2×16mm² eller högre specifikationer, och de specifika kraven måste beräknas baserat på den faktiska linjelängden för spänningsfall.

3. Kan den trefas oberoende regleringen lösa problemet med överdriven total nollström orsakad av obalanserad belastning?

Det kan lösa problemet med spänningsobalans, men den trefasoberoende regleringen justerar spänningen för varje fas snarare än att tvångsfördela strömmen för varje fas. Om trefasströmmen på belastningssidan är kraftigt obalanserad (till exempel överstiger skillnaden 50A), kan spänningsstabilisatorn säkerställa symmetri av trefasspänningar, men den kan inte minska nollströmmen. I detta fall rekommenderas det att fördela enfasbelastningen jämnt vid kraftfördelningsterminalen, och vi kan ge konsultation om lastbalansfördelningsplanen.

4. Har 3-fas 50KVA servomotor AVR skyddsfunktioner i bypass-läge?

I det manuella förbikopplingsläget deltar inte överbelastnings- och överspänningselektroniska skyddsfunktioner hos spänningsstabilisatorn. Vid denna tidpunkt drivs den bakre utrustningen direkt av elnätet, vilket förlorar det spänningsstabiliserande skyddet men bibehåller kontinuiteten. Det rekommenderas att användarna ordnar underhåll så snart som möjligt under bypass-drift. Under automatisk bypass (felomkoppling) kommer utrustningen fortfarande att övervaka nätstatusen. Om elnätet är mycket onormalt och överskrider säkerhetströskeln, kan vissa skyddssignaler fortfarande utlösa frontströmbrytaren för larm.

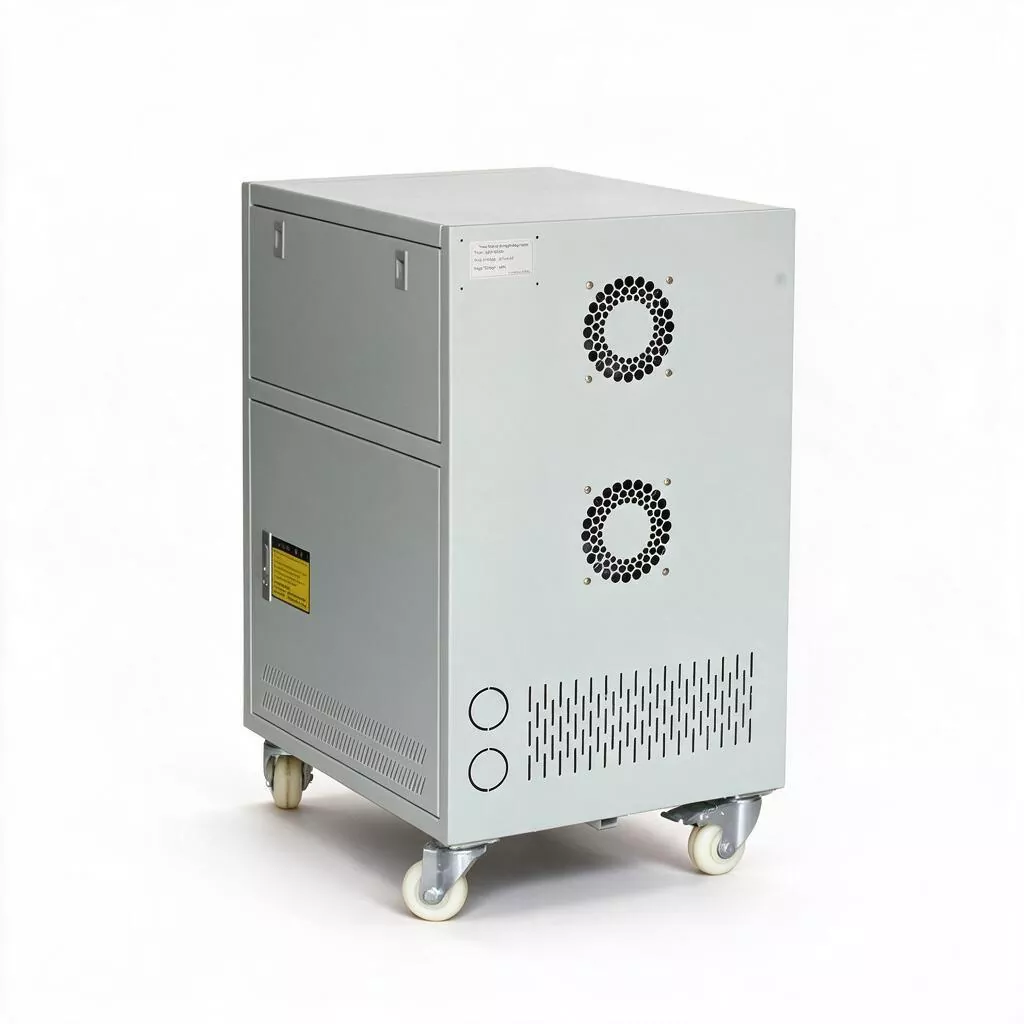

5. Vilka är de speciella egenskaperna hos kyllösningen för 50KVA-modellen?

Effektförlusten och värmegenereringen för 50KVA-modellen (cirka 2KW) är betydligt högre än för småkraftsmodeller. Vi antar en förbättrad kyllösning av "kopparrörsradiator + intelligent dubbelkullagerfläkt", med fläkthastigheten automatiskt justerad utan stegförändring enligt den interna temperaturen. Under en miljö med full belastning på 40 ℃ kontrolleras den interna temperaturökningen strikt inom 60 ℃. Det rekommenderas att se till att det finns ett ≥30 cm mellanrum för värmeavledning och ventilation på framsidan, baksidan, vänster och höger sida av utrustningen under installationen.

6. Kommer dammet från kolborsten att påverka andra elektriska komponenter i elfördelningsskåpet?

Kolborsten kommer att producera spårmängder av grafitdamm under långvarig glidning. Vi har satt upp en dedikerad dammuppsamlingstråg och löstagbar dammfilterskärm inuti skåpet. Det mesta av dammet samlas i botten av maskinen och kommer inte att komma ut i elfördelningsskåpet. Det rekommenderas att använda en dammsugare för att rengöra den nedre dammuppsamlingsporten en gång var sjätte månad, vilket är mycket bekvämt att använda.
