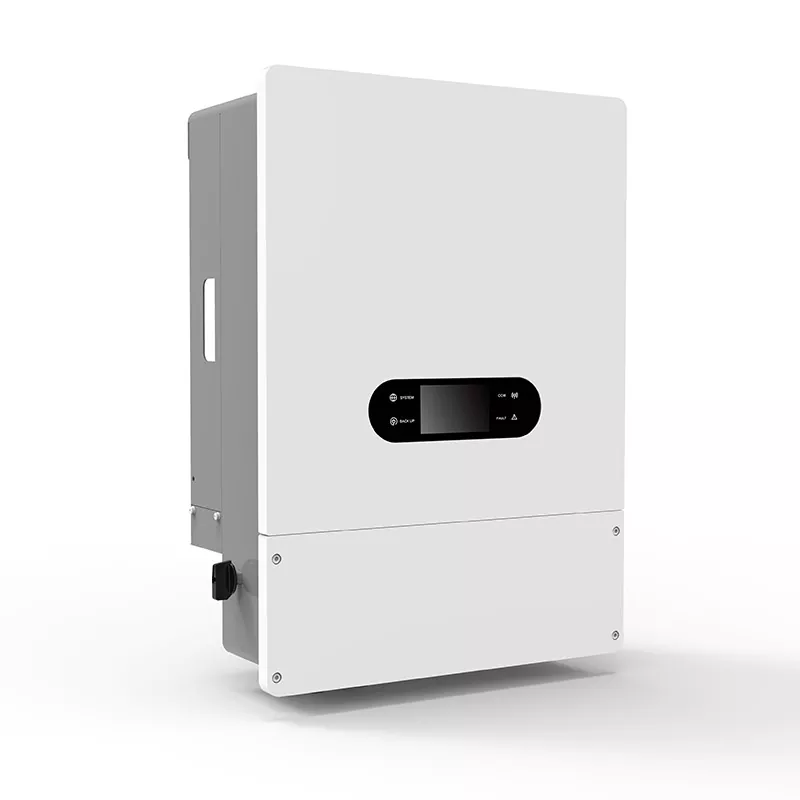

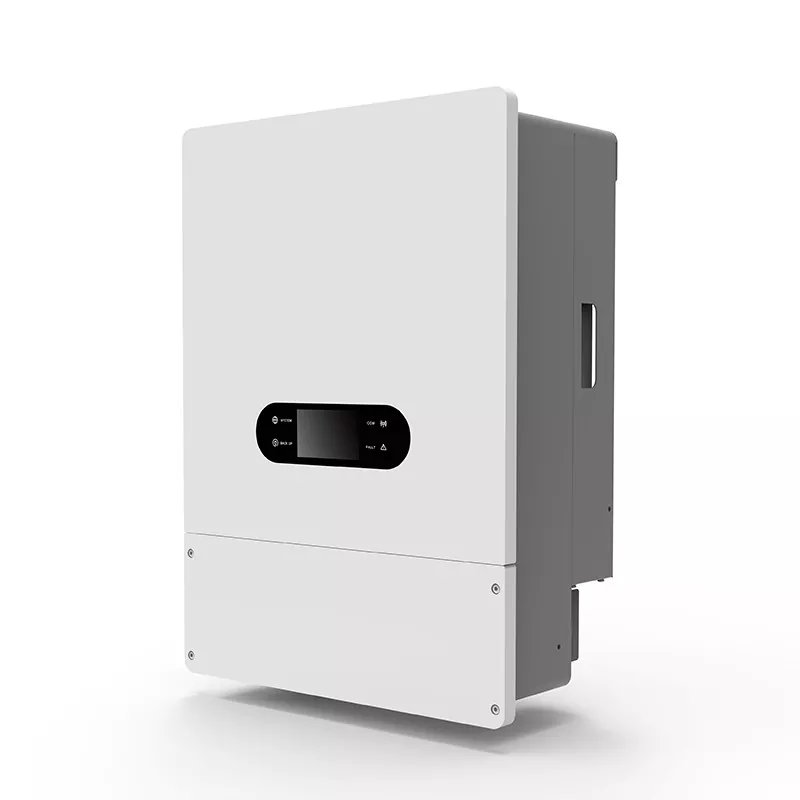

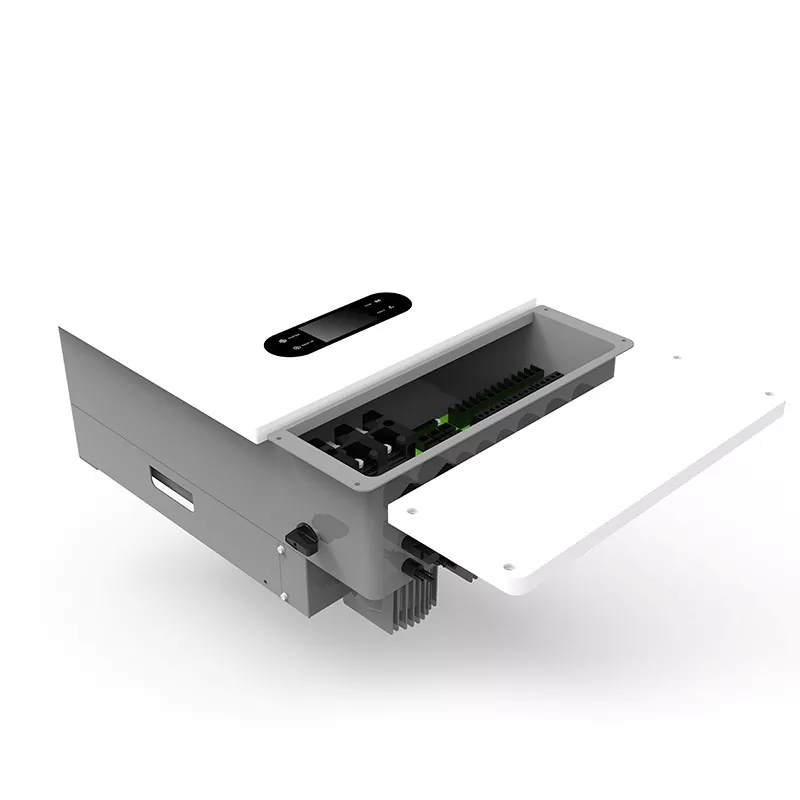

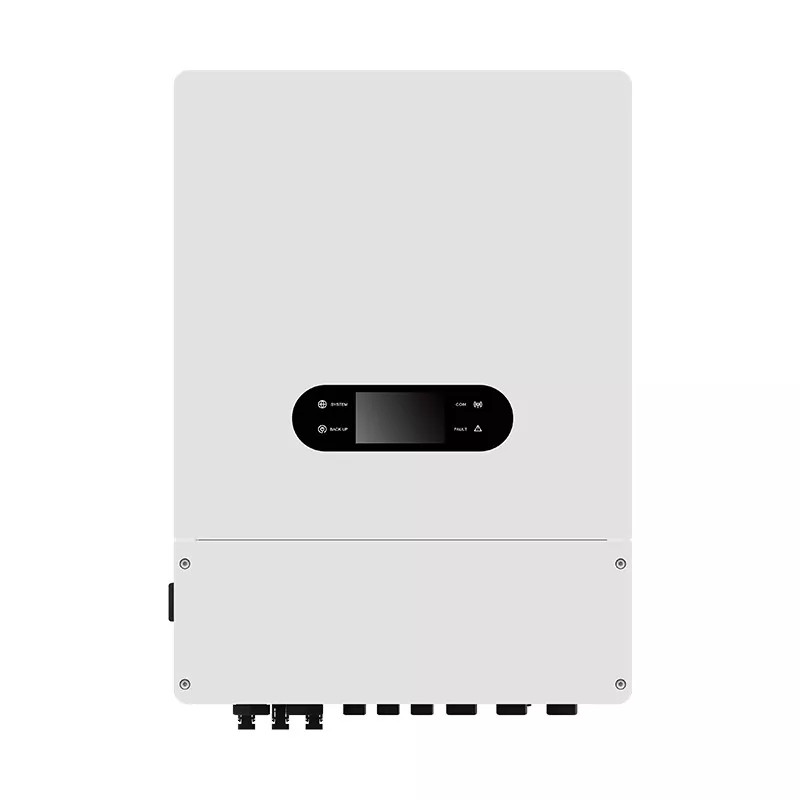

3 Fas 12kW Hybrid Solar Inverter

Den 3-fasiga 12KW hybridsolväxelriktaren (SUN-12KS48P3) är designad för europeiska och internationella marknader, och integrerar PV-laddning, batterilagring, nätinmatning och backupfunktioner utanför nätet i en enda enhet.

Dess unika design möjliggör ett 200 % PV-överdimensioneringsförhållande, vilket möjliggör anslutning av fler PV-moduler för att säkerställa batteriladdning och möta belastningskrav utanför nätet även i svagt ljus.

Den har ett inbyggt intelligent BMS-kommunikationsgränssnitt för sömlös integration med vanliga litiumbatterisystem (som Pylontech och BYD). Produkten uppfyller flera internationella nätanslutningsstandarder, inklusive NB/T32004, IEC62109 och EN50549-1, vilket gör den lämplig för fabriker, gårdar, kontorsbyggnader och avlägsna områden som kräver trefasström.

Med en maximal laddnings-/urladdningsström på 250A och off-grid toppeffekt som stöder 200% överbelastning (i 15 sekunder), kan den hantera överspänningsbelastningar från motorer och kompressorer. Den har en toppeffektivitet på 98 %, stöder generatoringång och fjärrövervakning och ger stabil, pålitlig energiomvandling för trefasbelastningar.

Produktparameter

Produktens höjdpunkter

1. Högströms MPPT-design

Dubbla MPPT-kanaler (max. inström 36A/18A) med ett brett driftspänningsområde och låg startspänning; perfekt kompatibel med högeffekts 18A PV-moduler för att förbättra kraftgenereringseffektiviteten i svagt ljus.

2. Kraftfull batteriladdnings-/urladdningskapacitet

Maximal laddnings-/urladdningsström på upp till 250A, stöder snabb laddning och urladdning för att möta höga energigenomströmningskrav. Nominell batterispänning på 48V; kompatibel med både litium- och blybatterier. 3. 200 % överbelastningskapacitet utanför nätet

I off-grid-läge kan toppeffekten nå 200 % av märkeffekten i 15 sekunder, vilket enkelt startar induktiva belastningar som trefasmotorer, luftkonditioneringsapparater och vattenpumpar.

4. Intelligent Grid-Tie och Off-Grid Switching

Den 3-fasiga 12KW hybrid solcellsinverteraren stöder nätbunden inmatning och oberoende drift utanför nätet, med konfigurerbara lägen (självförbrukning, peak-valley arbitrage, reservkraftprioritet).

5. Hög kompatibilitet och skalbarhet

Stöder generatorintegration; har inbyggt anti-backflow och anti-öskydd. Kommunicerar med BMS via RS485, CAN och andra gränssnitt för batteristatusövervakning i realtid.

6. Omfattande skyddsfunktioner

Inkluderar PV omvänd polaritetsskydd, isolationsimpedansdetektering, läckströmsdetektering och utgående överspänning/överström/kortslutningsskydd, vilket säkerställer en hög säkerhetsnivå.

Produktapplikationer

1. Kommersiell och industriell trefas energilagring

Lämplig för små fabriker, kommersiella komplex och kontorsbyggnader; använder peak-dal elprisskillnader för att minska kostnaderna samtidigt som den fungerar som reservkraft för att säkerställa driftkontinuitet.

2. Storskaliga off-grid-system

Tillhandahåller stabil trefasström för gårdar, gruvplatser och öar utan nättäckning genom att integrera med PV-arrayer och batteripaket.

3. PV självkonsumtion

Idealisk för hem eller fastigheter med trefas PV-system; prioriterar användningen av solenergi, med överskottsenergi som lagras i batterier eller matas in i elnätet.

4. Generatorintegration

Startar automatiskt en generator för att komplettera strömmen under långa perioder av mulet eller regnigt väder, vilket säkerställer oavbruten strömförsörjning dygnet runt för system utanför nätet.

Anpassningstjänster

KTAC erbjuder OEM/ODM-tjänster för GA-seriens inverterare, inklusive:

1. Anpassad höljefärg och logotyptryck

2. BMS-protokollinställning för batterier från tredje part

3. Parameterförinställningar (t.ex. laddningsspänningar, utgångsfrekvens)

4. Förpackningsdesign och flerspråkiga användarmanualer

Kontakta vårt tekniska team för en skräddarsydd lösning.

Kvalifikationer och certifieringar

Våra produkter tillverkas under ett strikt kvalitetskontrollsystem och har testats av auktoritativa tredjepartsinstitutioner för att säkerställa deras säkerhet, tillförlitlighet och överensstämmelse med globala marknadskrav.

Kvalitetsledningssystem

GB/T 19001-2016 idt ISO9001:2015 – Certifierad tillverkningsanläggning

Produktsäkerhet och EMC-certifiering

CE – Europeisk marknad (LVD- och EMC-direktiv)

LVD – Överensstämmelse med lågspänningsdirektivet

EMC – Överensstämmelse med elektromagnetisk kompatibilitet

IEC62109 – Säkerhetsstandard för strömomvandlare för solceller

IEC61000 – Standard för elektromagnetisk kompatibilitet

UN38.3 – Litiumbatteritransportsäkerhet (flyg/sjötransport/landtransport)

Branschspecifik efterlevnad

NB/T32004-2018 – Kinas standard för anslutning av solcellsnät

EN50549-1 – Europeiska nätsammankopplingskrav

VDE-4105 – tysk nätanslutningsstandard

NRS-097-2-1 – Sydafrikansk nätspecifikation

IS16169 & IS16221 (BIS) – Indisk fotovoltaisk inverterstandard

Immateriella rättigheter

Över 20 giltiga patent, som täcker invertertopologi, MPPT-algoritmer, BMS-kommunikation och termisk hanteringsteknik

Alla certifieringar och testrapporter kan tillhandahållas på begäran. För efterlevnadskrav på specifika marknader, vänligen kontakta vårt tekniska team.

FAQ

1. Kan 3-fas 12KW hybrid solar-invertern användas parallellt?

Ja, denna serie stöder parallellkoppling av upp till 6 enheter; vänligen kontakta vårt tekniska supportteam för mer information.

2. Kan den anslutas till ett trefas 380V-nät?

Ja. SUN-12KS48P3 är en trefas växelriktare med en nominell utspänning på 230/400V (50/60Hz), som uppfyller standarder för lågspänningsnät i Europa och de flesta andra länder.

3. Den maximala utströmmen i off-grid-läge är 20A; hur driver den en 10kW last?

20A vid 230V motsvarar ungefär 4,6kW, men tabellen listar en märkeffekt utanför nätet på 1200W (troligen ett stavfel för 12kW). I verkligheten är märkeffekten utanför nätet för 12KS48P3 12kW, vilket motsvarar en ström på cirka 30A (per fas). Se märkskylten eller den senaste manualen för exakta specifikationer.

4. Vilka batterimärkes kommunikationsprotokoll stöds?

3-fas 12KW hybrid Solar Inverter har inbyggda RS485- och CAN-gränssnitt och stöder vanliga litiumbatteriprotokoll (som Pylontech, BYD, LG, AlphaESS, etc.), med kompatibilitet som uppnås genom BMS-parameterkonfiguration.
